兔子年送大家一个非常非常有艺术感的鼠标，详细结构分析

hcolin2009 · 发表于 2011-2-7 16:24:08

本帖最后由 hcolin2009 于 2011-2-7 16:47 编辑

兔子年，祝大家鸿兔大展！
这个是我刚做的一个结构，下面有效果图和结构，还有一些分析，第一次做结构，不合理的地方很多，熟悉的朋友多批评哈，我会吧更正的结构也发上来

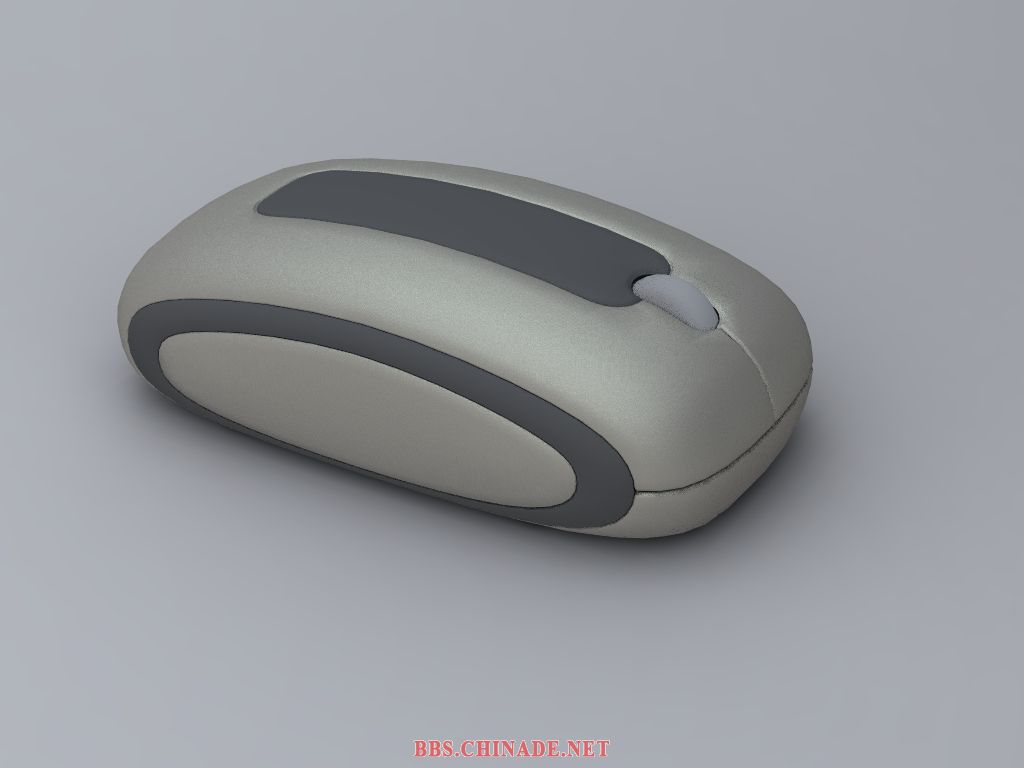

效果图

艺术效果图

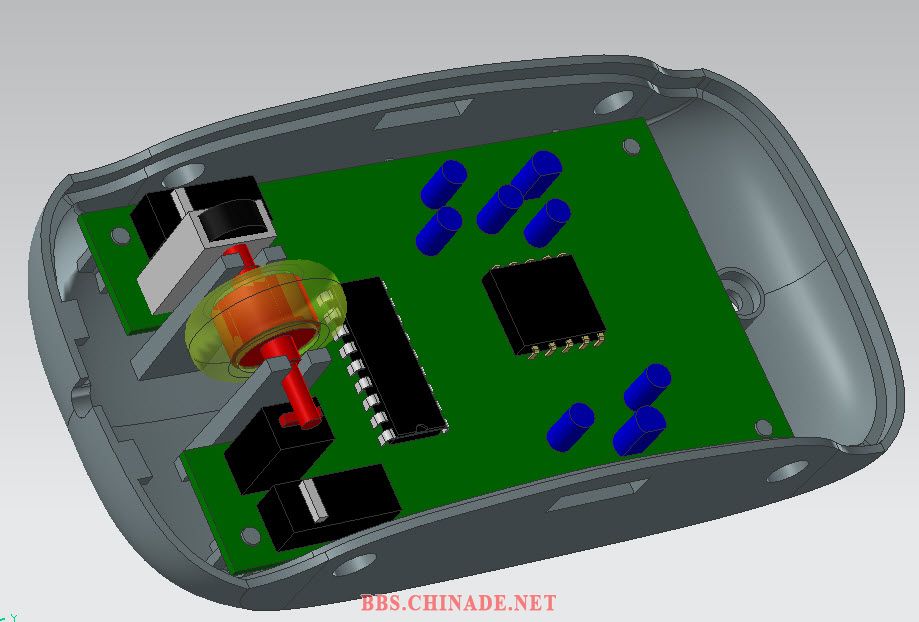

下壳和pcb

下壳和pcb版

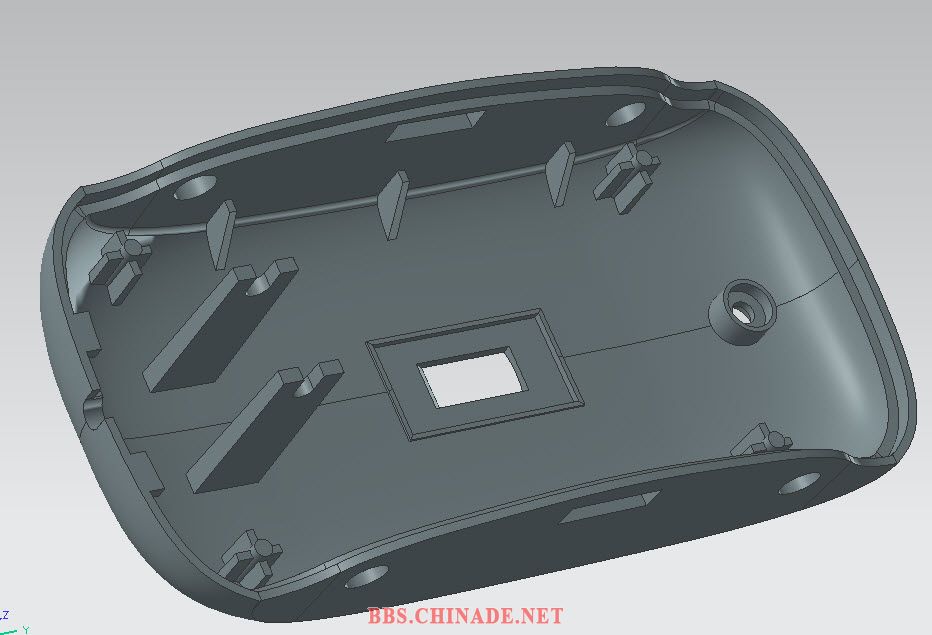

下壳结构

下壳拔模分析

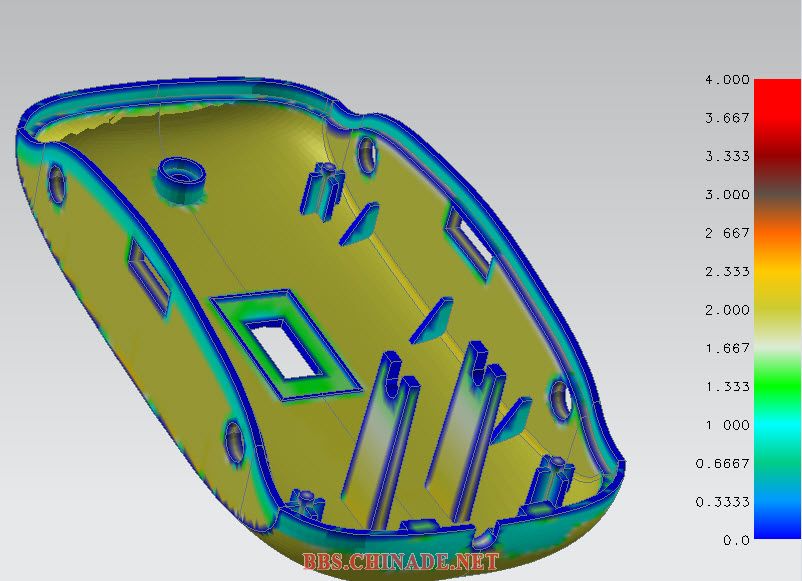

下壳厚度分析

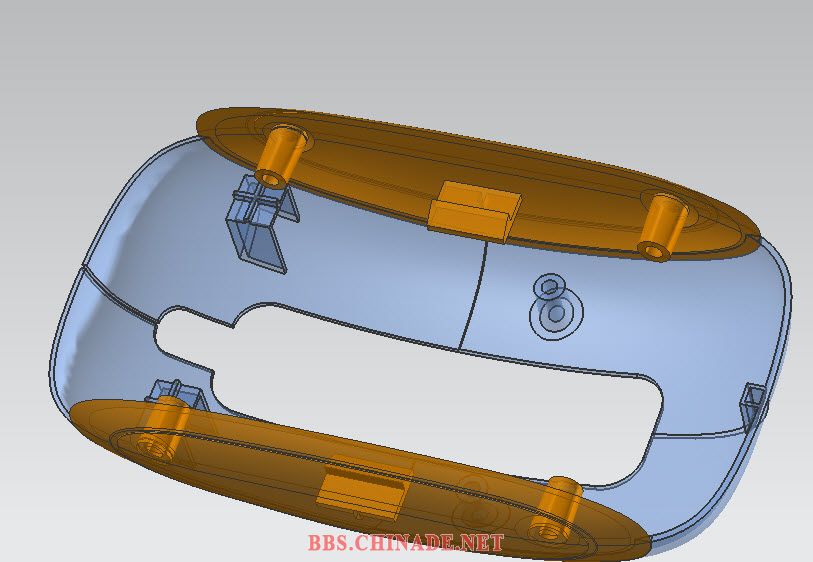

上壳装配

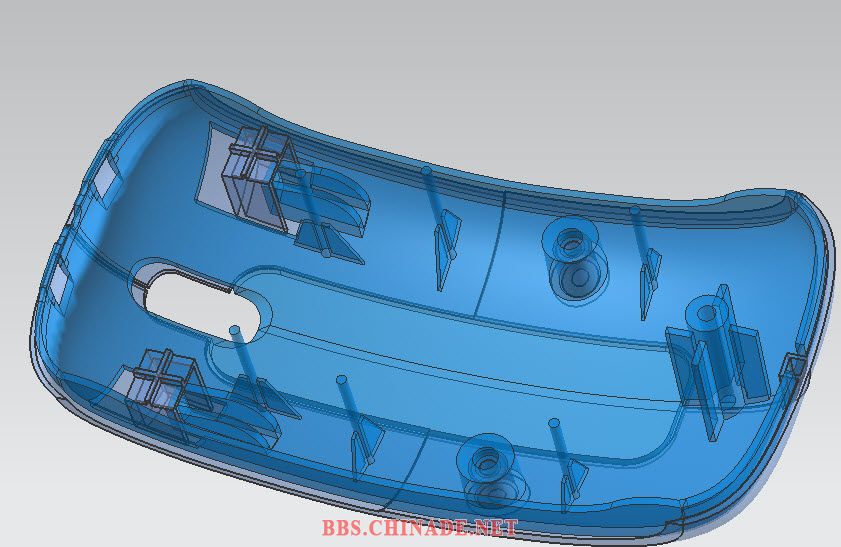

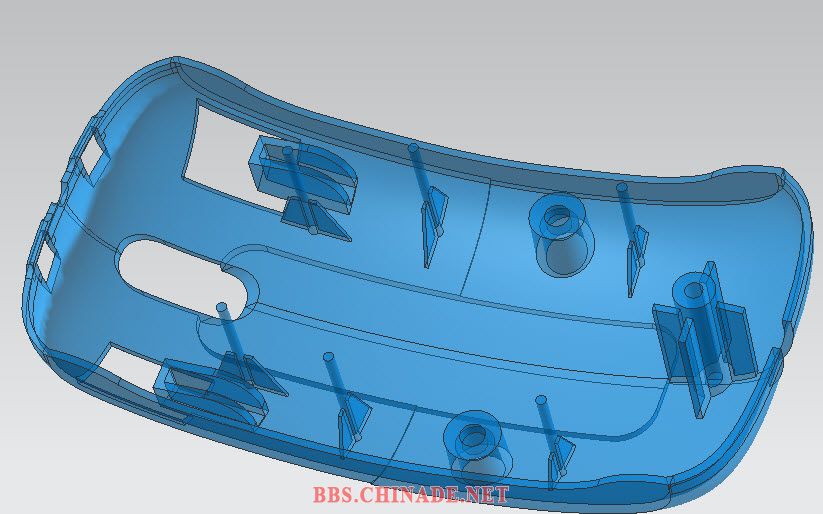

上壳下部分结构

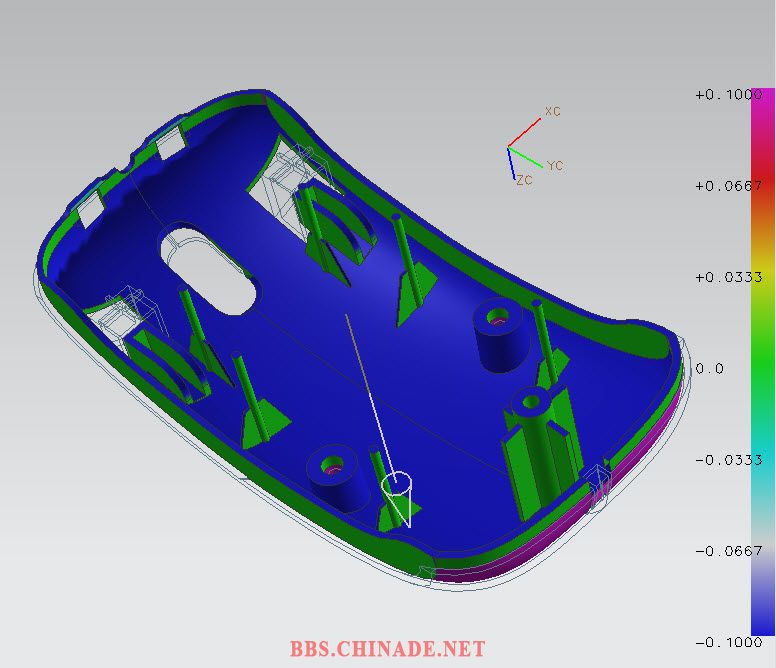

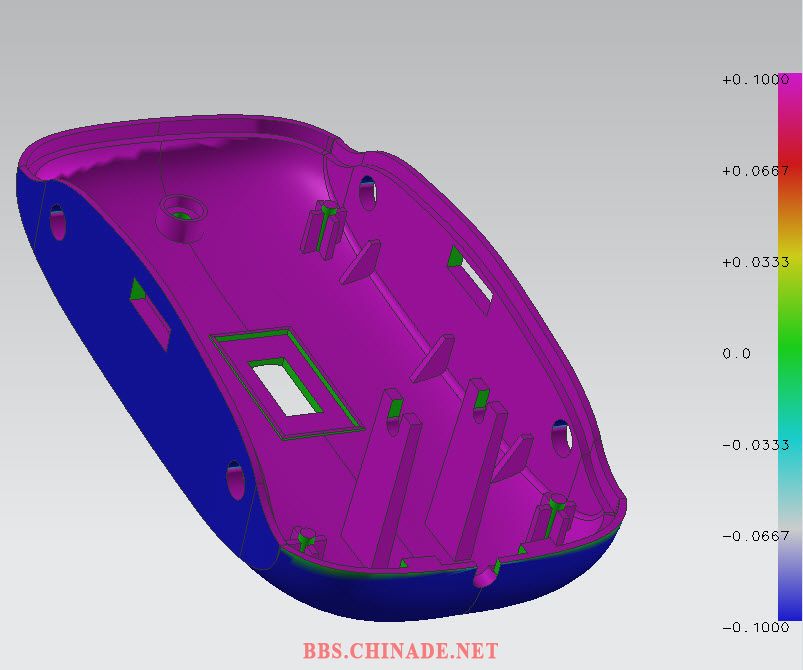

上壳下部分拔模分析

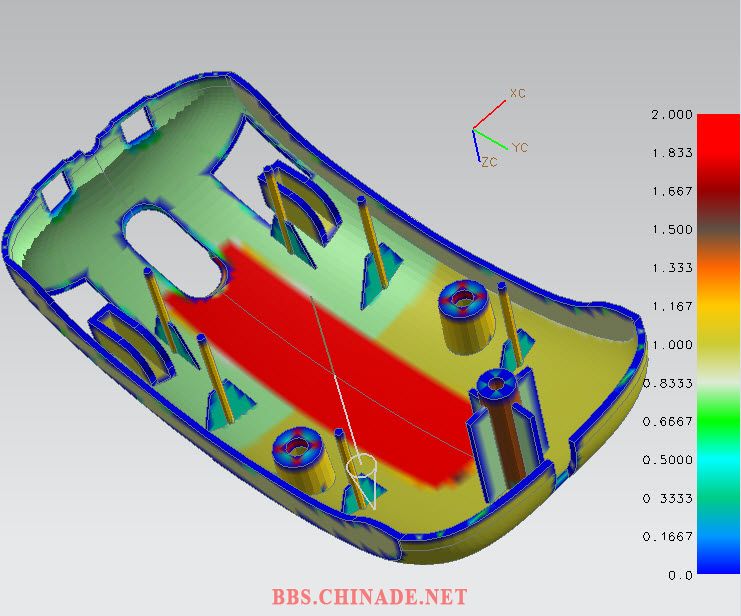

上壳下部分厚度分析，中间部分忘了偏置面了，肯定太厚了，一起再改吧

上壳下部分厚度分析，中间部分忘了偏置面了，肯定太厚了，呵呵

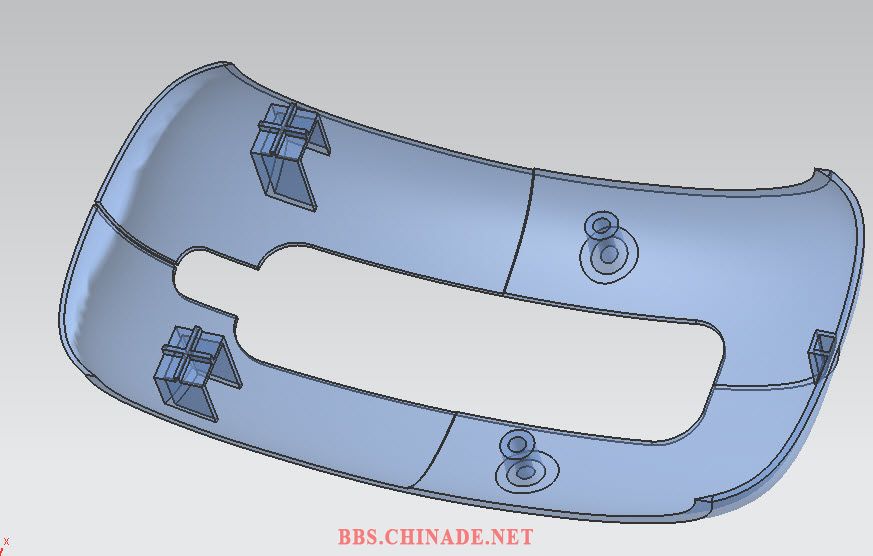

上壳上部分结构

下壳上部分拔模分析

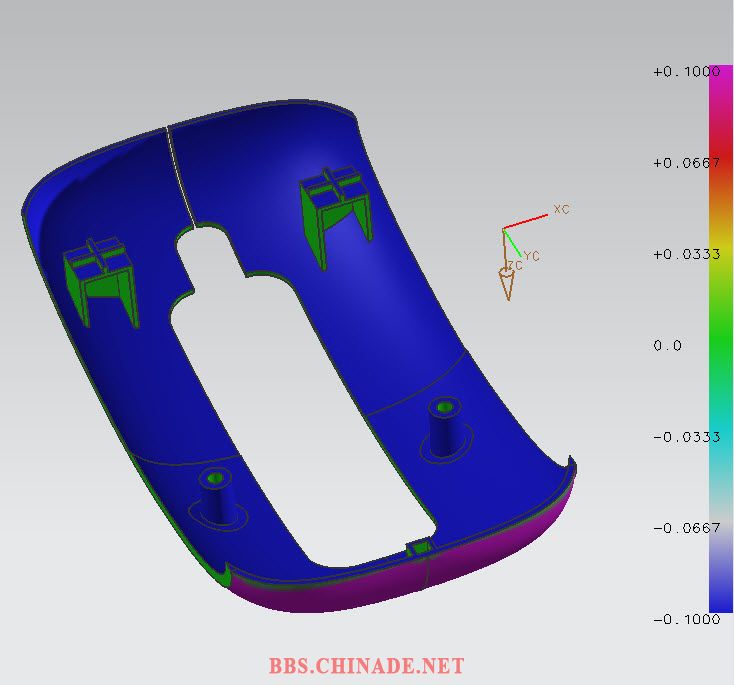

上壳上部分拔模分析

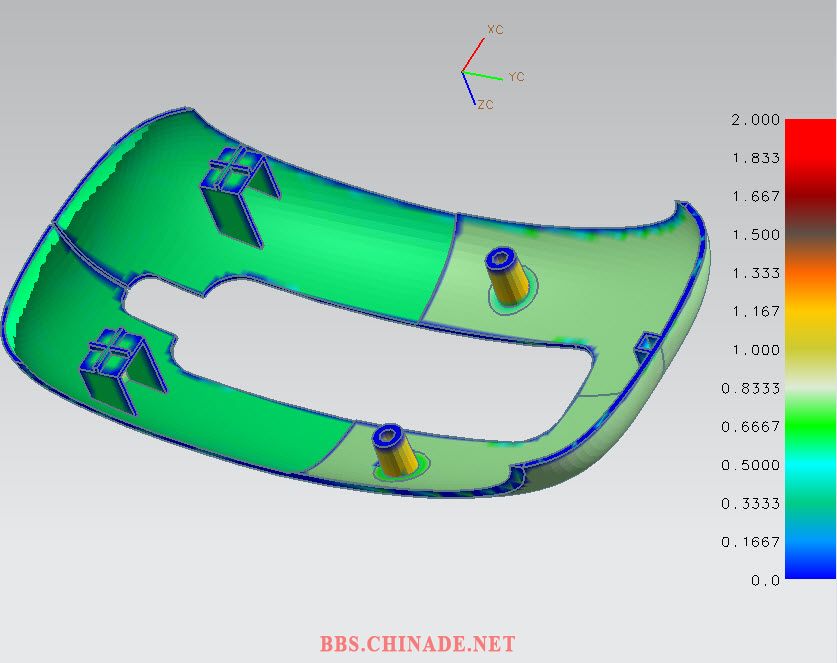

上壳上部分厚度分析

侧板结构

qgrmdtj · 发表于 2011-2-7 20:04:46

不错哦，什么时候发3D图啊

hcolin2009 · 发表于 2011-2-7 23:44:23

回复 2# qgrmdtj

这还不错啊，感觉好多地方不对哦

飞龙 · 发表于 2011-2-8 10:02:41

挺不错的，加分鼓励，至于结构方面要看图档才能够比较清楚的知道结构设计上有没有什么问题了

hcolin2009 · 发表于 2011-2-8 13:42:07

回复 4# 飞龙

哎最好是做个手板啊

qgrmdtj · 发表于 2011-2-8 16:31:20

回复 3# hcolin2009
哪里？有时间给人家说说，我也一起学习一下

飞龙 · 发表于 2011-2-8 20:23:04

回复 5# hcolin2009

在自己没有十足把握的时候，做个手板是不错的选择

happier · 发表于 2011-2-8 21:47:27

感觉鼠标设计厚了。。。筋应该再薄点跟长点。。。防止两侧变形还有缩水。。。！

happier · 发表于 2011-2-8 21:49:18

鼠标外侧好像没留工艺边。。。容易伤手。。。修饰件边缘锋利。。。！整体不太符合人工学。。。

hcolin2009 · 发表于 2011-2-8 22:48:03

回复 8# happier

这个鼠标比较小长宽高只有90*50*30，我取壁厚为2，我决定该1.8了。是下壳的筋太短了吧？？筋是在pcb板子下面的，再长点就顶住上面的pcb板子了，这个问题我也考虑了很久哦，pcb板子太大了，要不考虑pcb板子上开槽，筋从槽穿过
