这种结构如何画？

fergus1987 · 发表于 2010-12-29 16:34:02

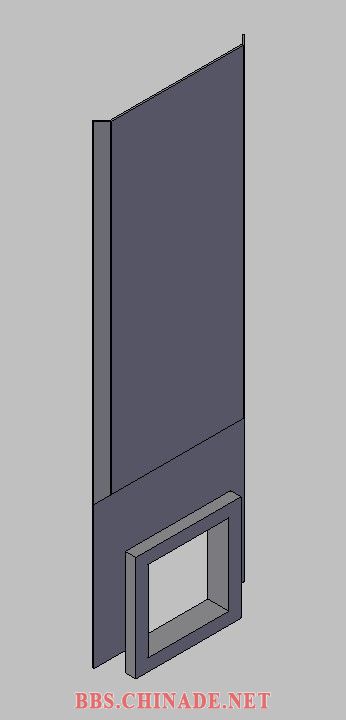

模型结构图：

上图是在CAD里建立用到了并集和交集的命令画成

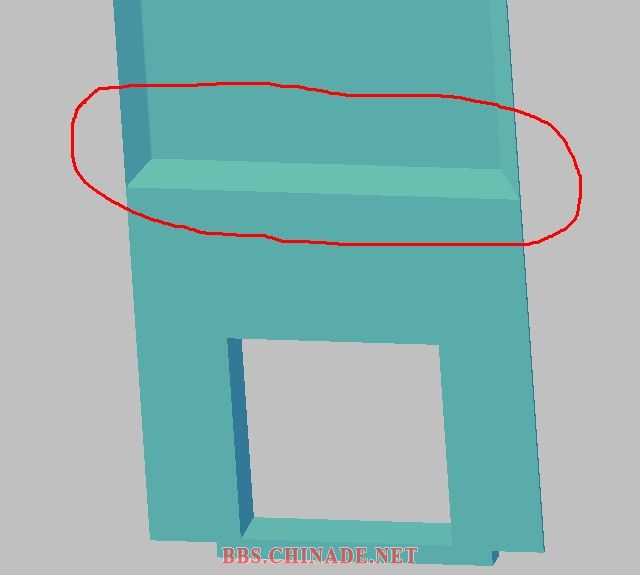

想知道红色标记部分在Proe中的建模方法直接通过拉伸好像不能建立吧？
求方法和过程！

附件： example.rar (24 KB, 下载次数: 8)

2010-12-29 16:33 上传
点击文件名下载附件

飞龙 · 发表于 2010-12-29 16:47:42

那个斜边可以倒C角倒出来的，也可以用拉伸直接砍出来的~

moxiaolong007 · 发表于 2010-12-29 17:57:28

快学破衣吧

fergus1987 · 发表于 2010-12-30 08:49:36

回复 2# 飞龙

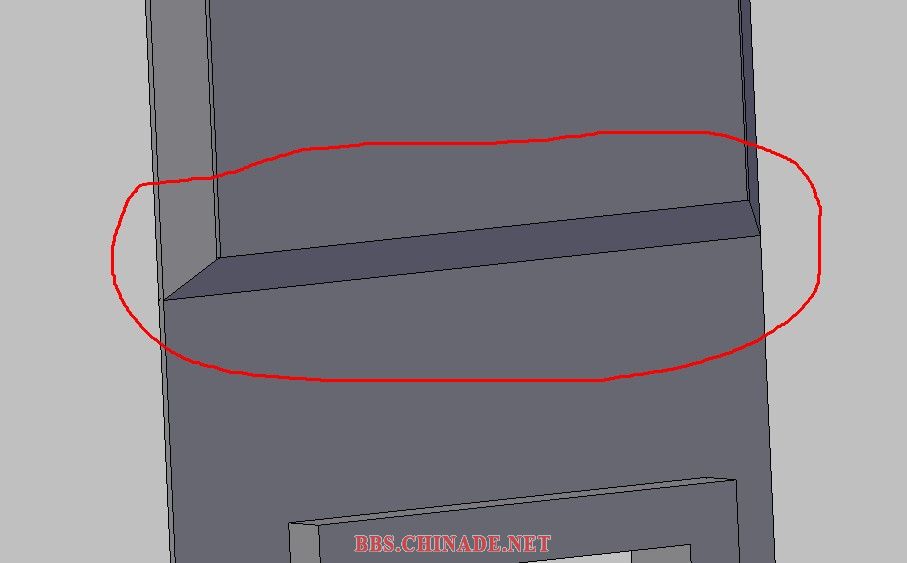

它后面是这种结构应该不能直接倒角吧？


xiaogezhi1217 · 发表于 2010-12-30 08:55:19

拉伸-合并-拔模不是可以啊

飞龙 · 发表于 2010-12-30 10:02:04

回复 4# fergus1987

你用拉伸砍切，想切什么形状砍什么形状

13711903256 · 发表于 2010-12-30 19:52:06

简单，拉一个大方形，方法有，砍材料，倒角，混合，拔模，等！

fergus1987 · 发表于 2010-12-31 09:00:32

回复 7# 13711903256

能画一个出来然后给我文件么？我新手不知道怎么操作！谢谢！

13711903256 · 发表于 2011-1-3 19:56:31

本帖最后由 13711903256 于 2011-1-3 20:08 编辑

4.prt.rar (71.04 KB, 下载次数: 0)

prt0003.prt.rar (74.02 KB, 下载次数: 0)

木木加木木 · 发表于 2011-1-6 23:05:08

可以利用拔模
