ProE之父子关系与曲面之加厚

wjh123 · 发表于 2010-12-8 09:53:48

本帖最后由彼岸花于 2010-12-14 19:09 编辑

我在网路看到一个pro-e画的"贝壳"part档很漂亮想研究其建模思路想了很久一直不知道他的第二个特征(Transformed surface)是做什幺用? 我查了这个特征并没有子关系但是Suppress这个后面贝壳的曲面又无法加厚想请问为什幺

上传PRT注意，把箭头拉到最前面，减小PRT大小，方便上传，PRT已经重新帮你上传。另外，上传时不要把那个TXT文件也上传了，论坛不允许这样。谢谢。——BY彼岸花，12.14。

彼岸花 · 发表于 2010-12-8 12:18:10

贴上内容图片，方便他人帮助你解决。

xiaogezhi1217 · 发表于 2010-12-9 09:22:40

本帖最后由 xiaogezhi1217 于 2010-12-9 09:24 编辑

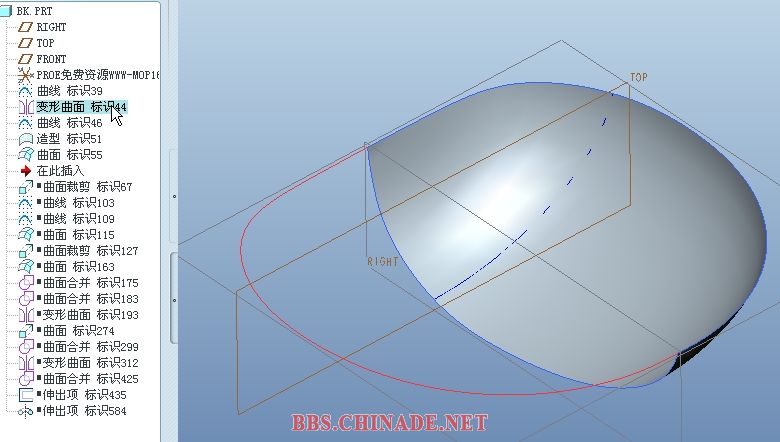

帮你上张图，本来就没什么意思，只是镜像过去的一个曲线而已，完全可以删掉

soso3605 · 发表于 2010-12-9 16:33:30

感谢楼主分享

wjh123 · 发表于 2010-12-9 17:30:10

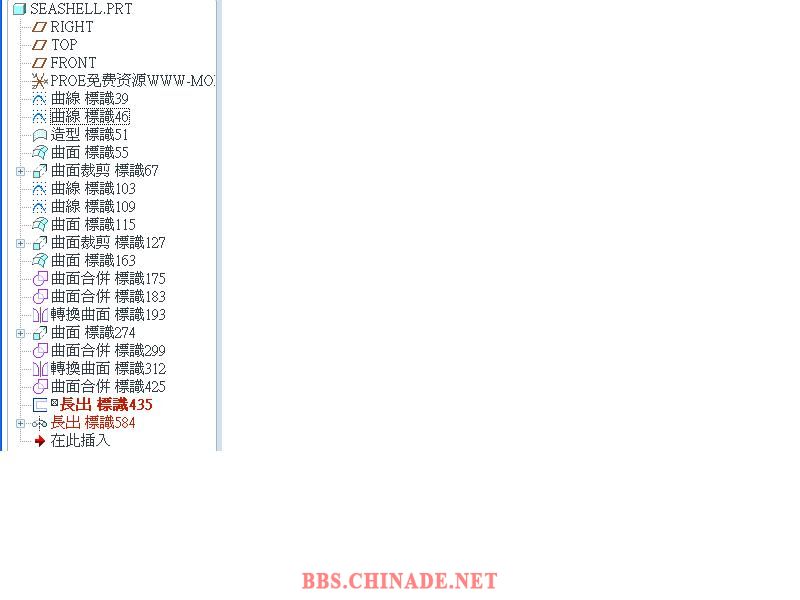

xiaogezhi1217大大
你的插入特征没resume到最后
如果你杀掉第二个特征
然后resume到最后
你就会发现后面之曲面无法加厚
很奇怪第二个特征没有子关系
为什么会造成后面之曲面无法加厚

彼岸花 · 发表于 2010-12-14 19:23:53

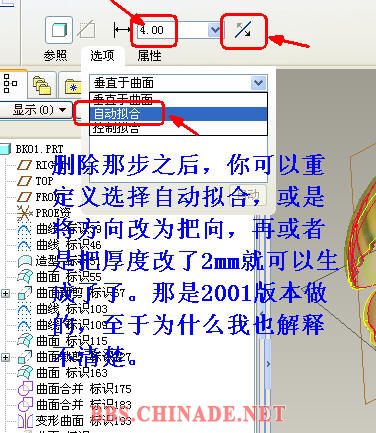

图片有说明。可能是软件版本问题吧。

彼岸花 · 发表于 2010-12-14 19:29:32

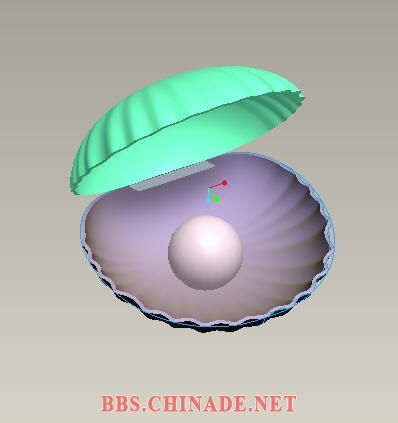

这是很漂亮的贝壳。欢迎大家下载学习！

wjh123 · 发表于 2010-12-15 09:27:33

谢谢彼岸花我是想要瞭解Pro-E父子关系之观念原始档案是Wildfire 3.0所画的并不是2001所画的我一直觉的很奇怪有第二个特征曲面可加厚至4mm 如果没有第二个特征虽然也可加厚但是无法加厚至4mm 一直想不通为什么?

彼岸花 · 发表于 2010-12-16 21:32:34

回复 8# wjh123

呵呵。我也不知道为什么了。野火版也是可以用继承做出那样的命令叫法的。还有，你要像这样，我才能看到你的回贴。

stonecxc · 发表于 2011-4-29 21:51:36

3.0的为什么打不开
是不是4.0版本的
