【求助】组合件在工程图的剖视问题，如何单独剖视一个零件。。。

nupr

最近做一套题，发现有个安装图的一个轴式单独剖的，除了左边的s线，其他的都和零件的外边线重合 。

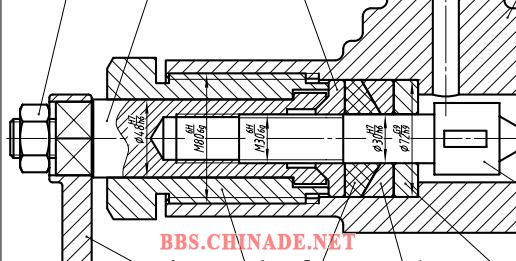

就是这样子

可是我怎么剖都剖不到这个样子。。

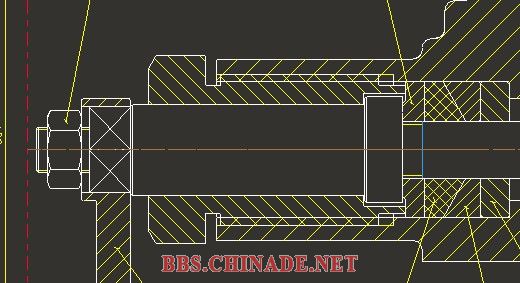

之前

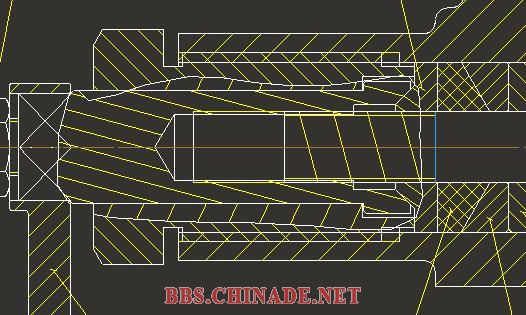

要是用局部剖的话 。。。就变成这个样子了。。。。汗


请各位前辈帮帮忙，这种图要怎么剖呢~~

谢谢谢谢{:2_295803:}

太子

回去学机械制图

nupr

回复 2# 太子
?  这与机械制图有什么关系？ 要求必须做出这种来。。  我不会剖出那种。。。

nupr

还有。。。我的两个修饰螺纹出图是两个剖面线件重合在一起了，怎么才能隐藏其中一个？

彼岸花

他原图是用CAD画的吧。你转出来用CAD改那局部剖的地方就可以了。

nupr

回复 5# 彼岸花


    额。。疯了。 这是一个CAD技能二级考试的样题。。。劳动部和中国图学学会共同搞得一个 我实在学校报的名
  只能用proe 或者ug貌似随便选一个。 我。。。就尴尬了。。

彼岸花

呵呵。那些证没有什么用。出来外面看实力，不看证。
