台灯看图造型之破衣简单做法--by彼岸花

彼岸花 · 发表于 2010-11-12 20:50:41

原题地址：http://bbs.chinade.cc/thread-71286-1-1.html

比较简单的画法，凑合用一下还是可以的

，尺寸方面比较随意，比例协调就可以了。欢迎各路朋友分享更好的方法~

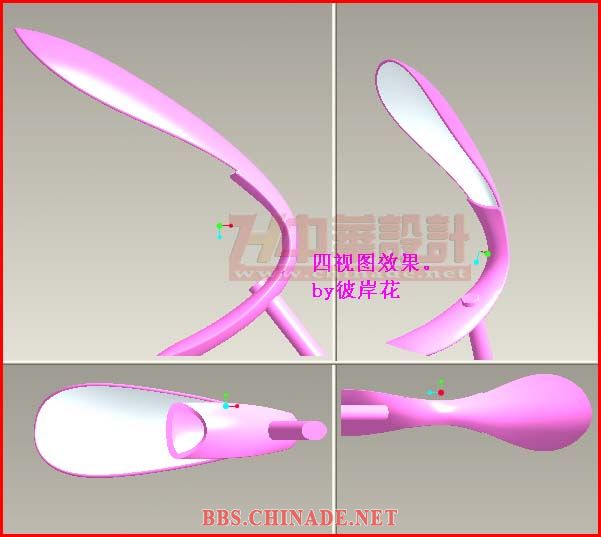

下面先看效果图。

彼岸花 · 发表于 2010-11-12 20:51:15

本帖最后由彼岸花于 2010-11-12 21:08 编辑

图文教程~

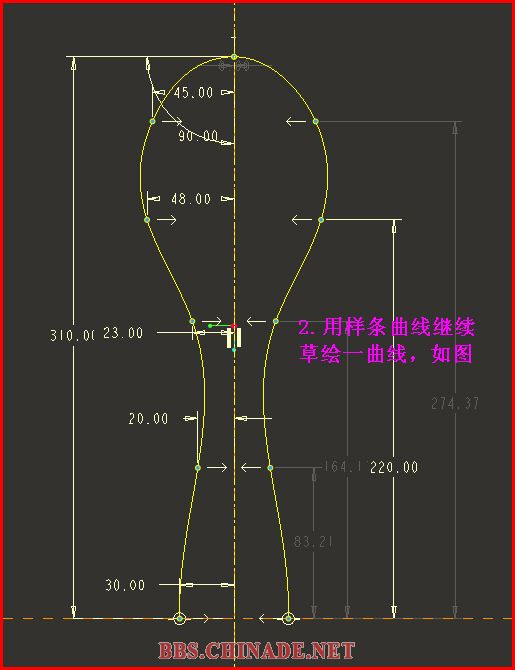

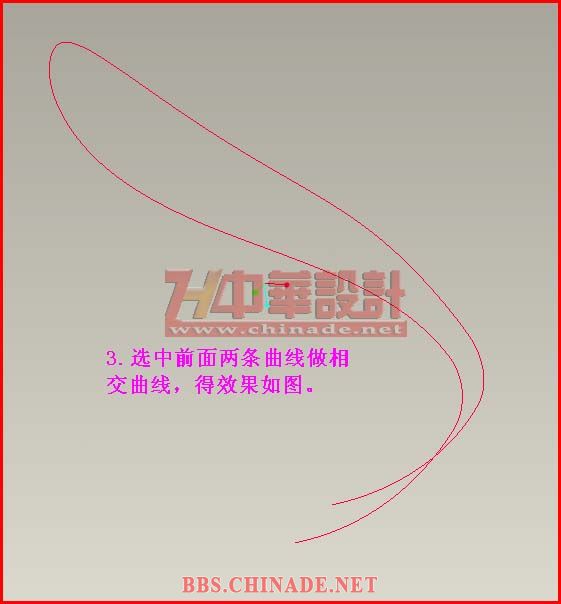

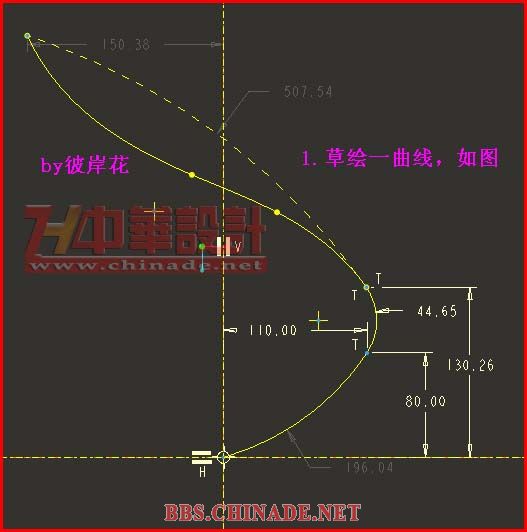

这两步草绘注意选取的基准面，不是同一个基准面。因为后面要用到相交命令。

彼岸花 · 发表于 2010-11-12 20:51:37

本帖最后由彼岸花于 2010-11-12 20:53 编辑

图文教程~

彼岸花 · 发表于 2010-11-12 20:51:44

本帖最后由彼岸花于 2010-11-12 20:54 编辑

图文教程~

彼岸花 · 发表于 2010-11-12 20:51:49

本帖最后由彼岸花于 2010-11-12 20:54 编辑

图文教程~

彼岸花 · 发表于 2010-11-12 20:51:54

本帖最后由彼岸花于 2010-11-12 20:55 编辑

图文教程~

彼岸花 · 发表于 2010-11-12 20:51:57

本帖最后由彼岸花于 2010-11-12 20:56 编辑

图文教程~

彼岸花 · 发表于 2010-11-12 20:56:42

本帖最后由彼岸花于 2010-11-12 20:59 编辑

图文教程~

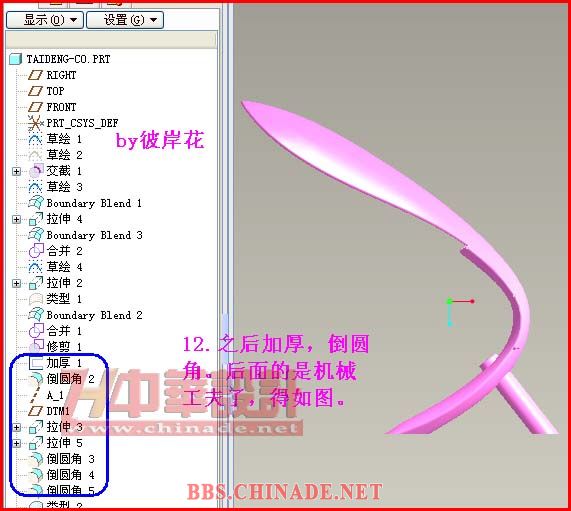

模型树特征如图所示

彼岸花 · 发表于 2010-11-12 20:56:45

本帖最后由彼岸花于 2010-11-12 21:04 编辑

个人觉得教程说得比较明白，不明白的朋友可以跟贴讨论。
不明白的朋友也可以下载PRT（4.0M030），不过是技术工的朋友得加油了~

yy1zx · 发表于 2010-11-12 21:26:10

支持一个~辛苦了！谢谢~
