简约水龙头造型教程之一(附PRT)

飞龙 · 发表于 2010-11-10 22:23:11

原题地址：http://bbs.chinade.cc/thread-71307-1-1.html

题目回顾：
参与做题的人挺多，首先要感谢大家的积极参与，相信参与练习的朋友多少都有一定的进步！
这道题目确实是一个比较经典的造型实例，给人的感觉不是很难，但实际做起来呢还是有一定难度的，想做得漂亮就更不容易！

本人有言在先，等题目结束之后，负责总结并出详细的教程！
非常庆幸今天能够挤出时间，能够及时的把我的做法和大家交流一下，若有不妥之处，敬请指正，谢谢！

先附上完成后的效果图片：

水龙头

飞龙 · 发表于 2010-11-10 22:24:45

1、新建一个PROE文件，然后通过插入——共享数据——自文件，把提供的STP或IGS文档导入进来，这样做比直接打开的好处在于，不用花时间去创建坐标系和基准面，不用去创建基本的视图方向。

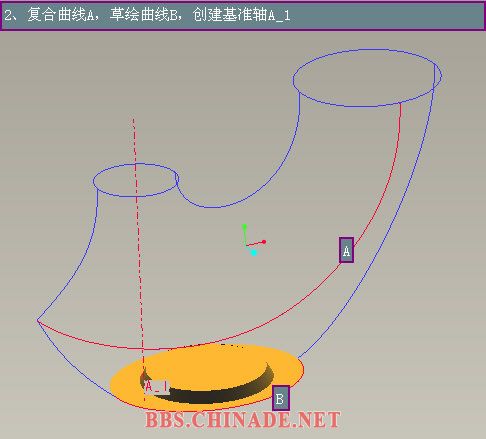

2、复合曲线A，草绘曲线B，创建基准轴A_1

飞龙 · 发表于 2010-11-10 22:25:36

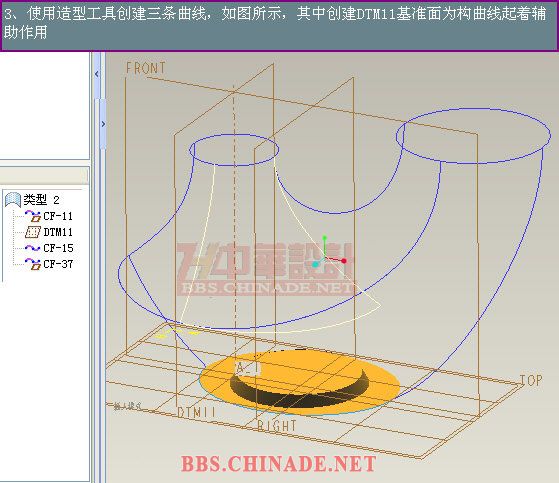

3、使用造型工具创建三条曲线，如图所示，其中创建DTM11基准面为构曲线起着辅助作用

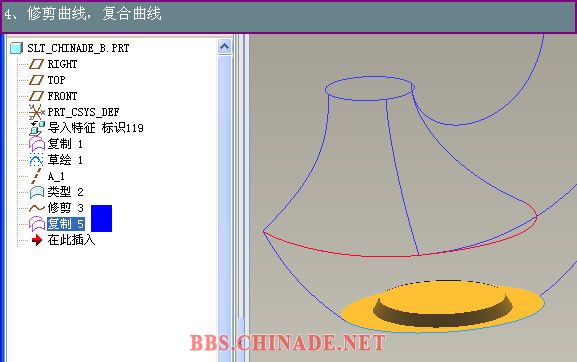

4、修剪曲线，复合曲线

飞龙 · 发表于 2010-11-10 22:26:16

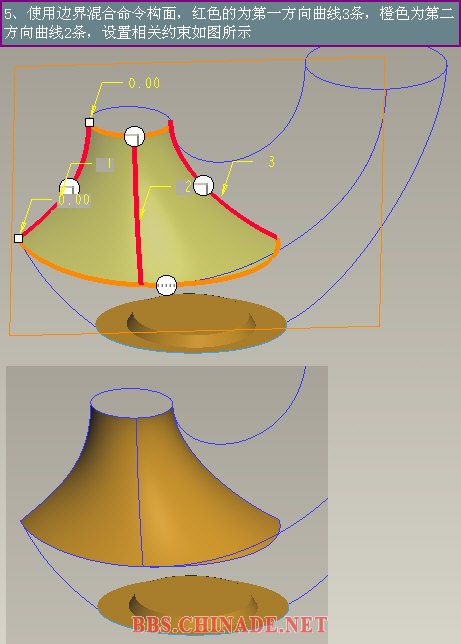

5、使用边界混合命令构面，红色的为第一方向曲线3条，橙色为第二方向曲线2条，设置相关约束如图所示

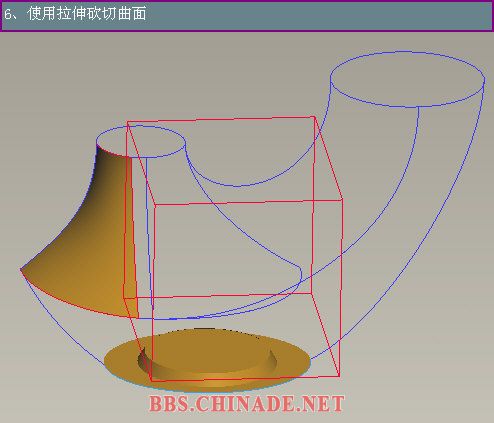

6、使用拉伸砍切曲面

飞龙 · 发表于 2010-11-10 22:26:57

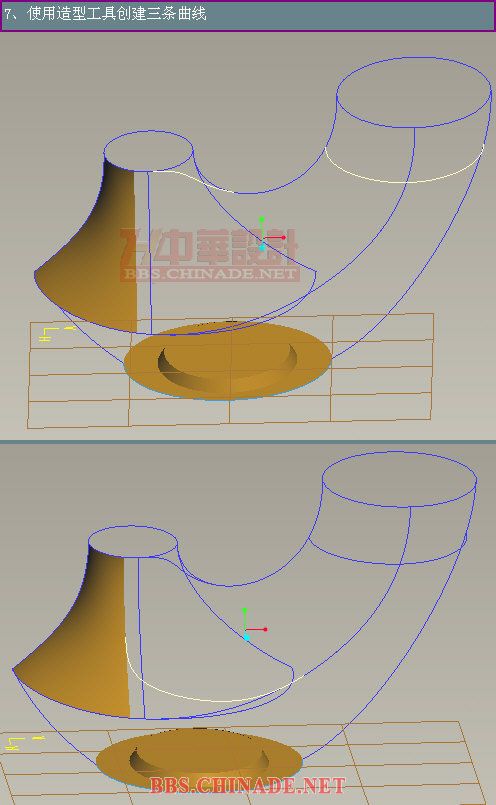

7、使用造型工具创建三条曲线

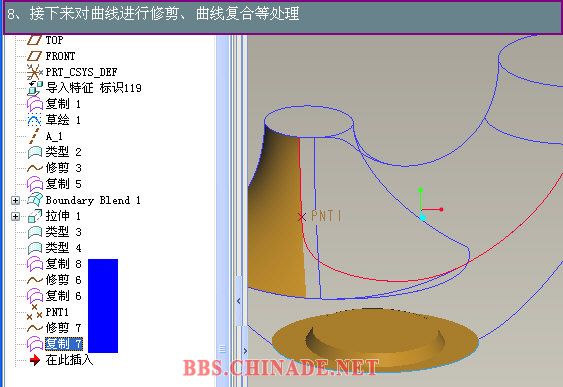

8、接下来对曲线进行修剪、曲线复合等处理

飞龙 · 发表于 2010-11-10 22:27:51

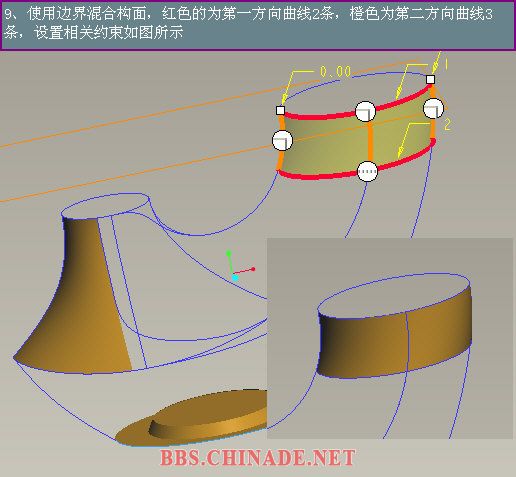

9、使用边界混合构面，红色的为第一方向曲线2条，橙色为第二方向曲线3条，设置相关约束如图所示

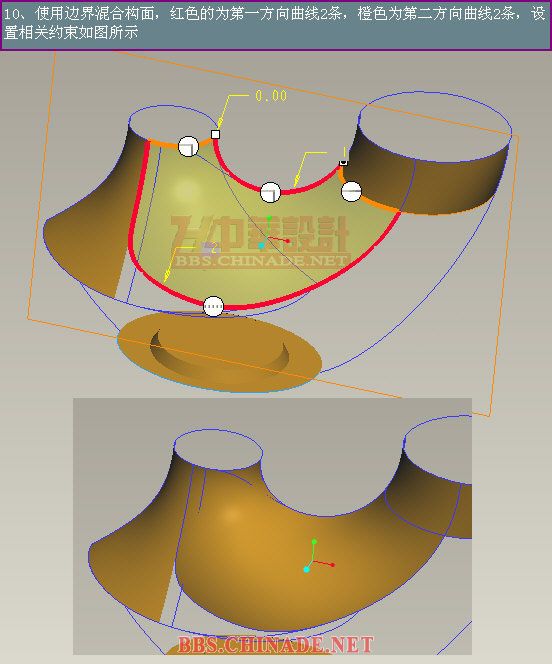

10、使用边界混合构面，红色的为第一方向曲线2条，橙色为第二方向曲线2条，设置相关约束如图所示

飞龙 · 发表于 2010-11-10 22:28:42

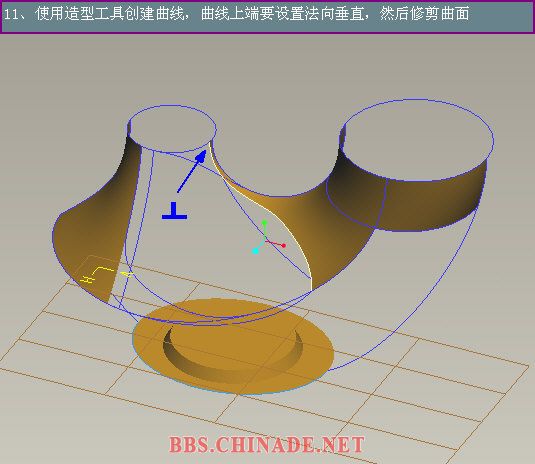

11、使用造型工具创建曲线，曲线上端要设置法向垂直，然后修剪曲面

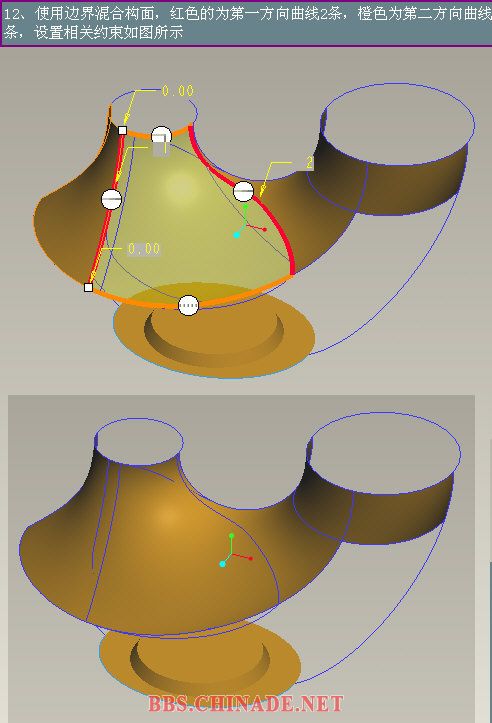

12、使用边界混合构面，红色的为第一方向曲线2条，橙色为第二方向曲线2条，设置相关约束如图所示

飞龙 · 发表于 2010-11-10 22:29:17

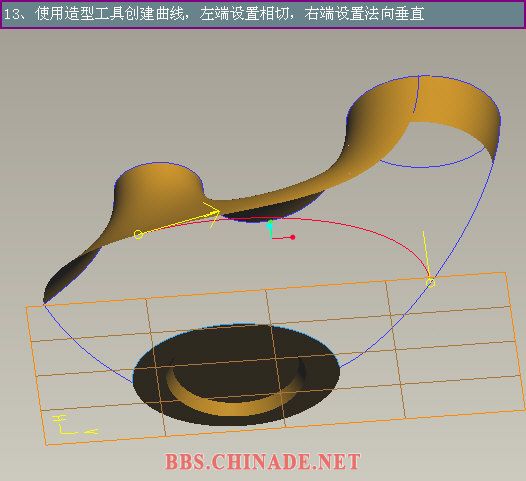

13、使用造型工具创建曲线，左端设置相切，右端设置法向垂直

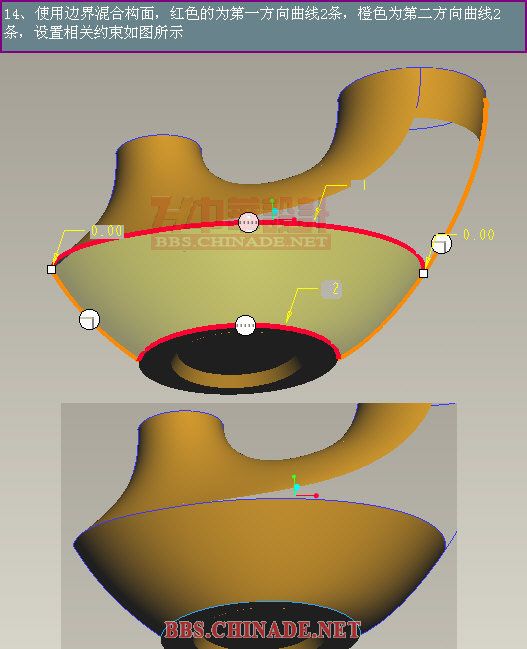

14、使用边界混合构面，红色的为第一方向曲线2条，橙色为第二方向曲线2条，设置相关约束如图所示

飞龙 · 发表于 2010-11-10 22:29:58

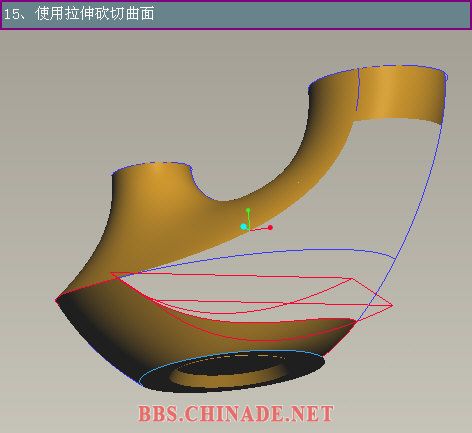

15、使用拉伸砍切曲面

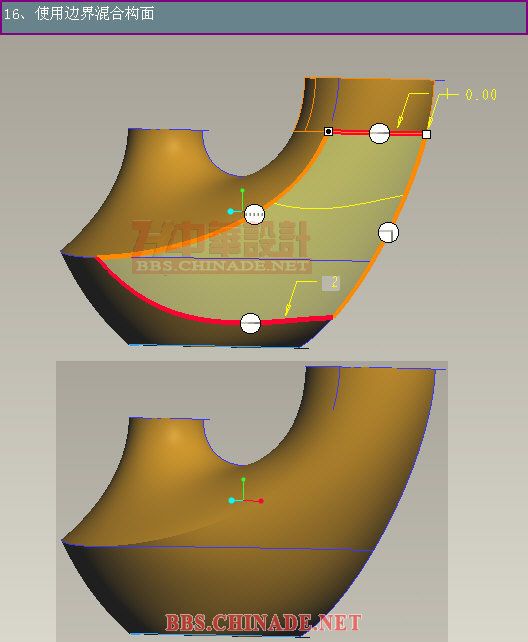

16、使用边界混合构面

飞龙 · 发表于 2010-11-10 22:30:44

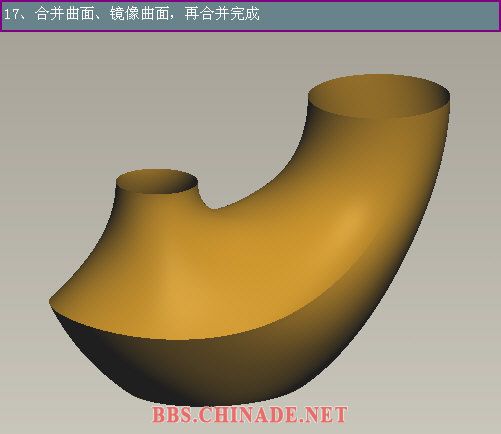

17、合并曲面、镜像曲面，再合并完成

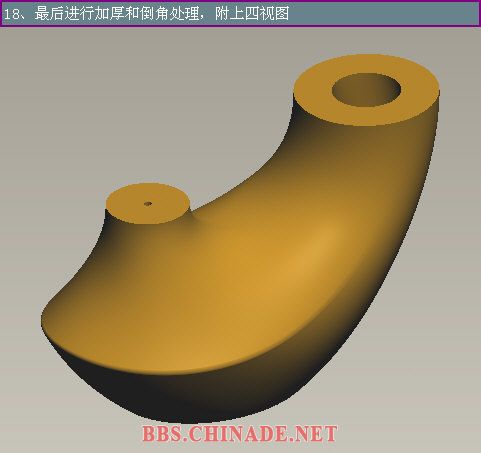

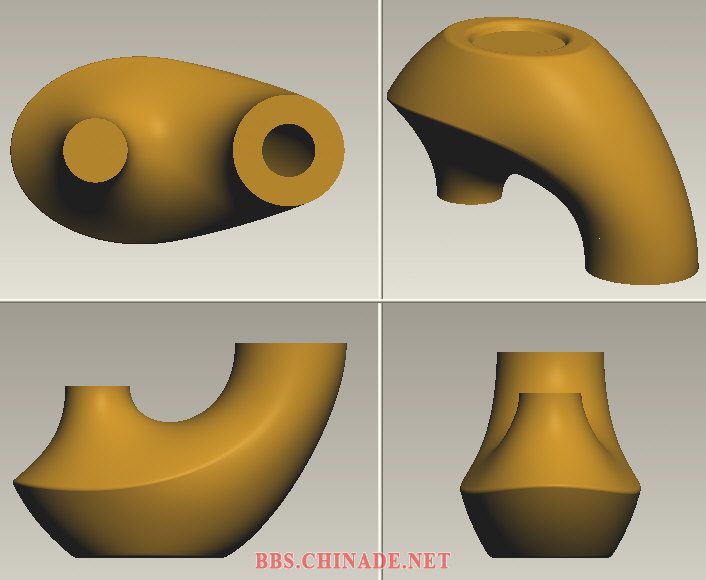

18、最后进行加厚和倒角处理，附上四视图
