[解决] Proe4.0请教谁知道怎么从一个拉伸的件转成钣金件啊

[复制链接]
发表于 2010-7-26 08:31:29 | 显示全部楼层 |阅读模式
本帖最后由 XIYUMAN 于 2010-7-26 12:32 编辑

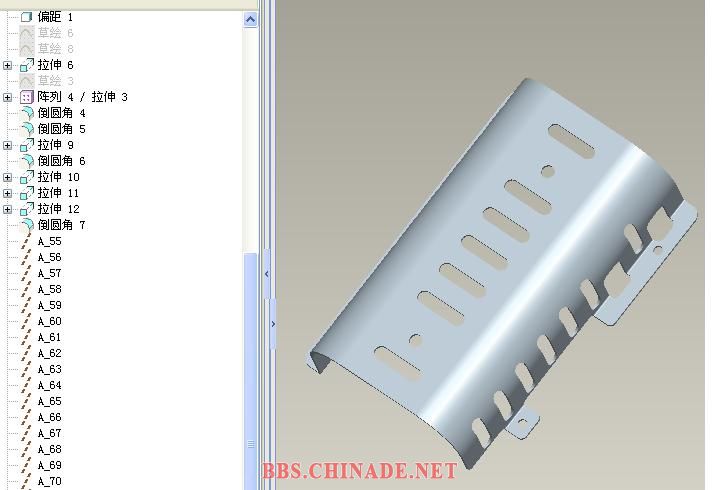

如图所示  请高手指点 在线等

1.rar

555.93 KB, 下载次数: 18, 下载积分: 华币 -1

发表于 2010-7-26 08:55:44 | 显示全部楼层
都不知道要指教什么?
回复 支持 反对

使用道具 举报

发表于 2010-7-26 09:33:46 | 显示全部楼层
楼主的意思是怎么转成钣金吧”

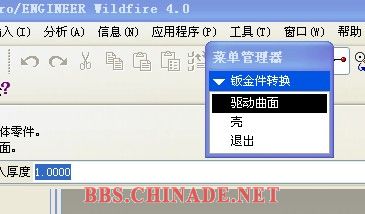

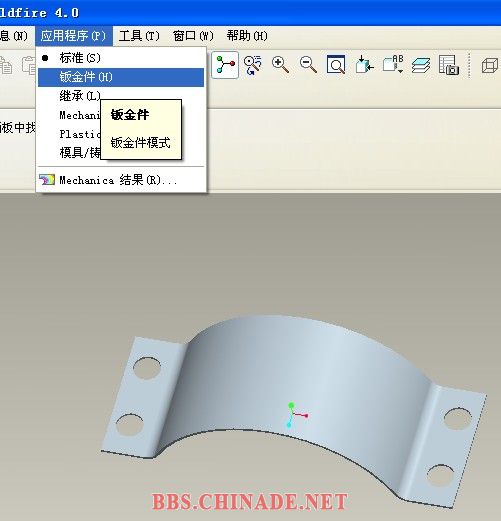

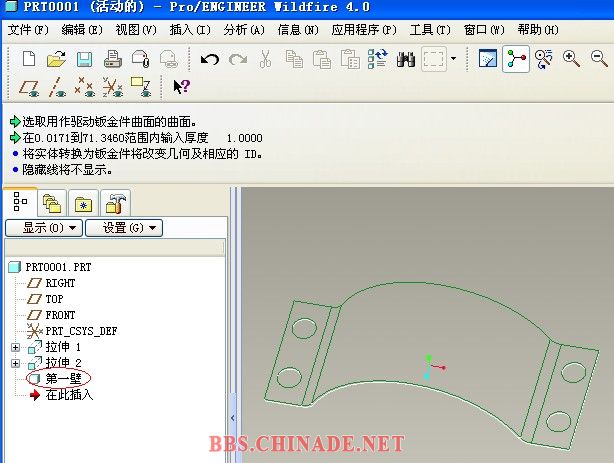

看我的截图然后试试吧    先点击“应用程序”里的“钣金件”再点选“驱动曲面”并输入厚度值最后“打勾“就可以了。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-26 12:16:00 | 显示全部楼层
好像不行啊 我上传附件了 请高手请教
回复 支持 反对

使用道具 举报

发表于 2010-7-26 14:55:22 | 显示全部楼层

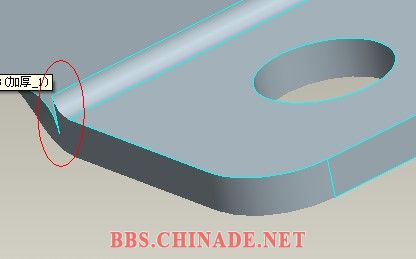

看了一下楼的主PRT  做法太复杂了。  是不是多次更改?
还有我的截图那里 如果是钣金折弯有可能是那样的吗?
不能转钣金我怀疑是那里出了问题  其实用钣金再做过一次还快一点
用钣金做这种简单的零件用不了多少时间的
回复 支持 反对

使用道具 举报

发表于 2010-7-26 16:19:09 | 显示全部楼层

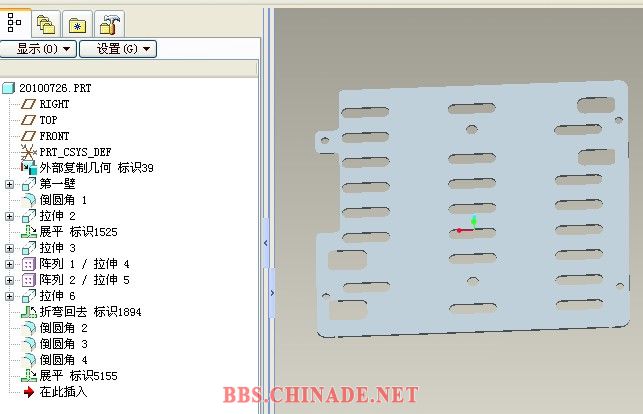

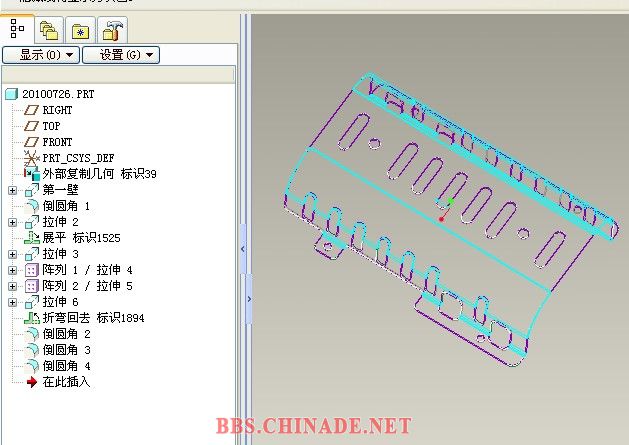

刚才忙完手头上的工作,帮你用钣金做了一下,也当自己练练手  其实不能转成钣金真的上面我截图的地方。不应该那样做的
20100726.rar (224.55 KB, 下载次数: 9)
回复 支持 反对

使用道具 举报

发表于 2010-7-26 19:48:46 | 显示全部楼层
楼主很热心。谢谢!
回复 支持 反对

使用道具 举报

发表于 2010-7-27 09:42:02 | 显示全部楼层
当是练习罢了
回复 支持 反对

使用道具 举报

发表于 2010-8-27 10:09:56 | 显示全部楼层
学习!!!!
回复 支持 反对

使用道具 举报

发表于 2010-8-28 21:39:16 | 显示全部楼层
这个零件用钣金模块更好做,展开也方便
回复 支持 反对

使用道具 举报
