工程图求助

wsh85 · 发表于 2010-6-21 18:54:43

各位大侠，请问proe工程图里如何改变测量尺寸，如何输入直径的符号，还有原本测量的尺寸为半径时如何转变成直径。谢谢了。

十年之恋 · 发表于 2010-6-22 11:29:44

楼主初学吧。这些问题在论坛里搜搜应该就有。

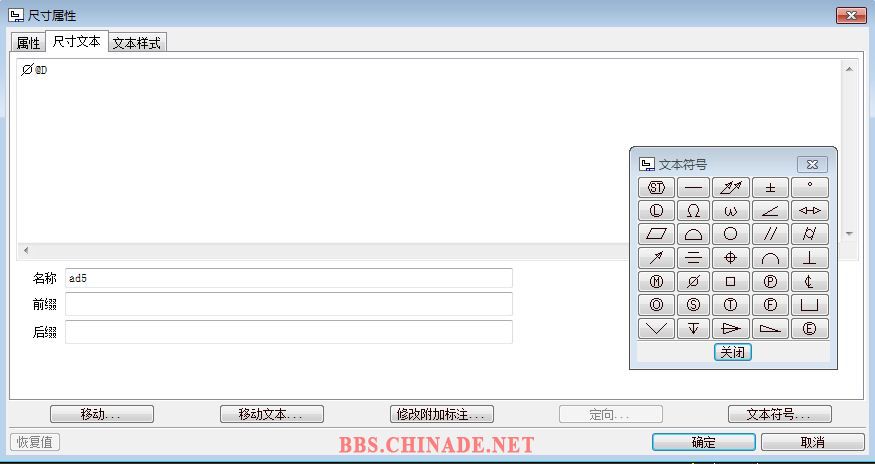

1.双击工程图中的某一尺寸，打开对话框，如下图。点“文本符号”里面有你想要的直径符号。

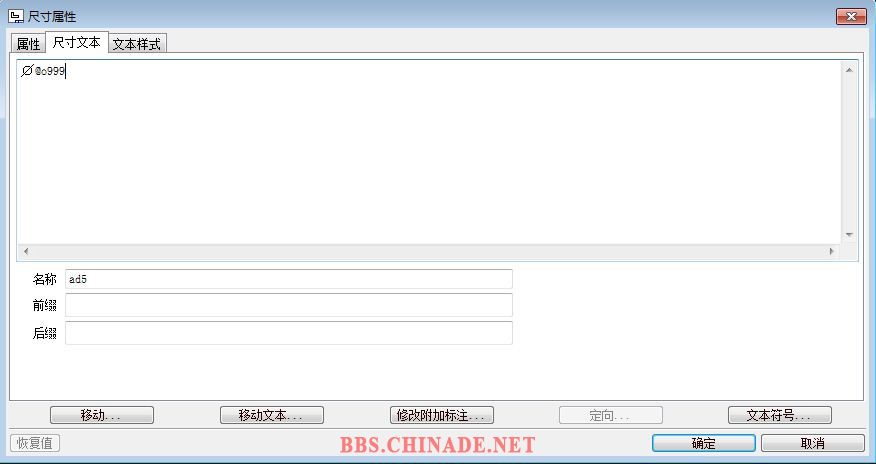

2.如果想更改测量值，将上图中的"D"改为“O”（字母O)，后面加上你想要的值。见下图。

3.标注时，单击圆，标半径；双击圆，标直径。

栩栩如生 · 发表于 2010-6-25 08:45:12

“标注时，单击圆，标半径；双击圆，标直径” 这句是亮点！

wsh85 · 发表于 2010-6-25 21:03:21

回复 2# 十年之恋
谢谢你喔,现在我懂了.俺是初学喔,往后还得多多指教

wsh85 · 发表于 2010-6-25 21:04:13

回复 3# 栩栩如生
是的,真是一语点醒梦中人.谢谢

zxm3704127 · 发表于 2011-6-26 02:50:49

是的,真是一语点醒梦中人.谢谢
