[求助] PROE工程图如何标示弧长度

[复制链接]
发表于 2010-6-15 15:05:42 | 显示全部楼层 |阅读模式
本帖最后由 wsh85 于 2010-6-16 10:17 编辑

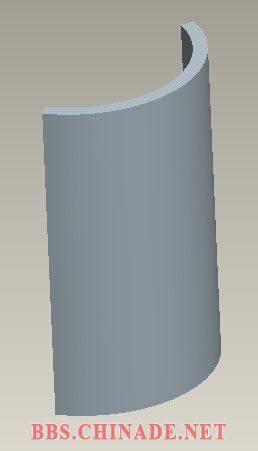

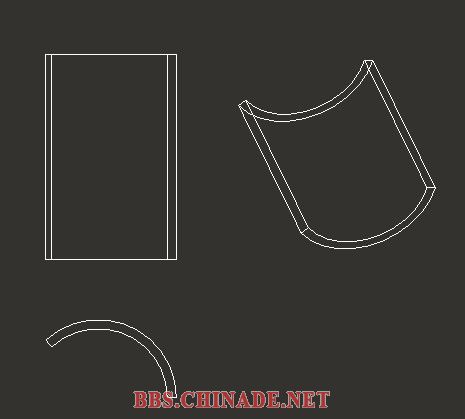

请教,PROE工程图如何标示弧长度,还有如何控制圆弧的位置(就是两个端点要水平),如我这个贴图所示两端不水平,有何办法调整呢,还有在绘制图的时侯是要选择如何的画法,急用,谢谢了.
补充一下:   两个圆弧端点要在同一水平线上,确定的R500,确定的弧长380,请问这如何画. 谢谢了
再补充一下: 为什么有画弧线的时侯,当我弧长定死的时侯,R为不能直接改变到我要的R值,比如我画R为500,弧长为380的时侯,弧长我输进去为380,电脑这时的R值为800,我要将其修改成500的时侯,电脑显示(截面不能按指定半径显示),而是要一点一点20mm 的往下降才行,比如480,460,440,420,这样一直降到380,为什么会这样呢,是否有什么直接的方法,谢谢了
 楼主| 发表于 2010-6-15 16:48:45 | 显示全部楼层
补充一下:   两个圆弧端点要在同一水平线上,确定的R500,确定的弧长380,请问这如何画. 谢谢了
