不能相交带有特征的零件（高手救命）

xiaofeng1000 · 发表于 2010-6-12 16:06:25

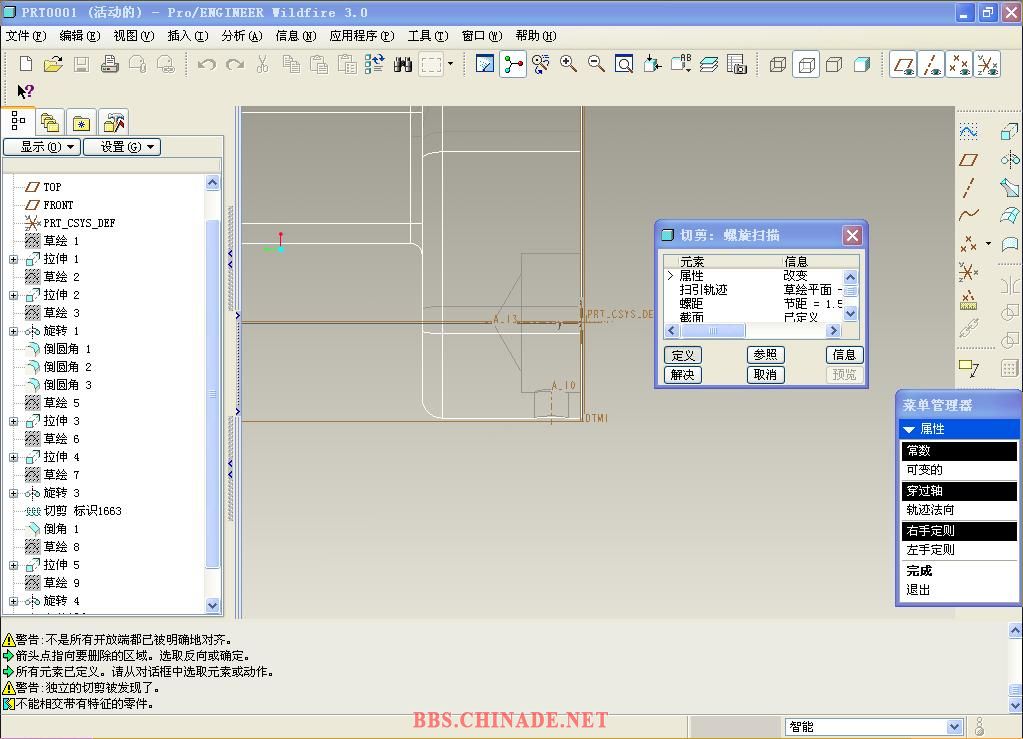

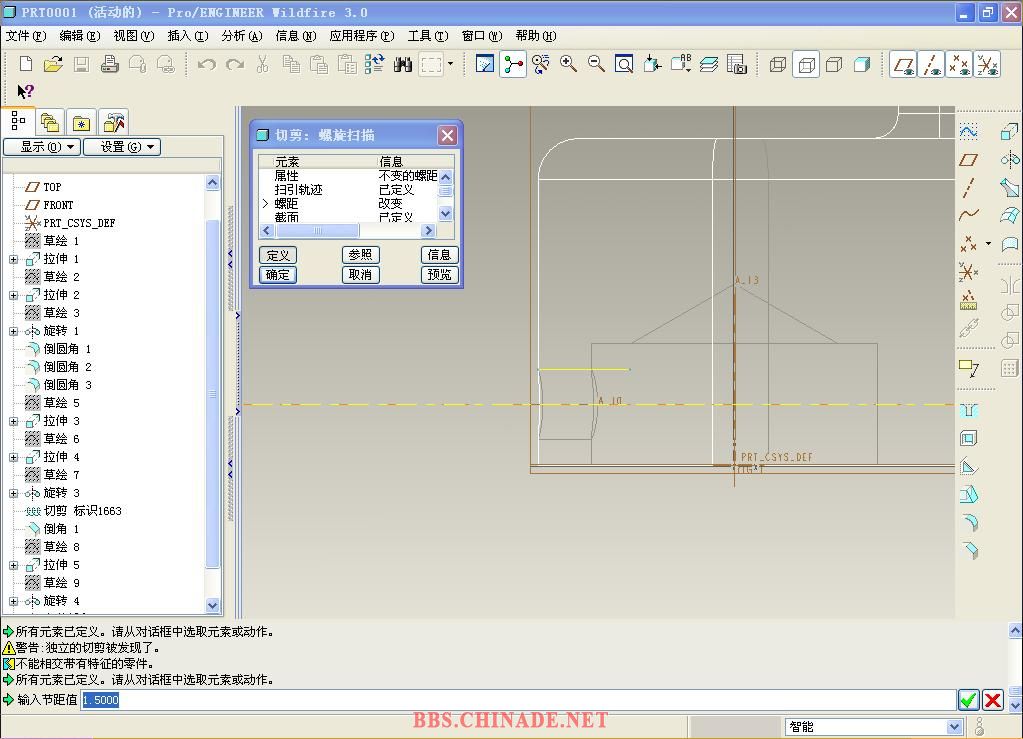

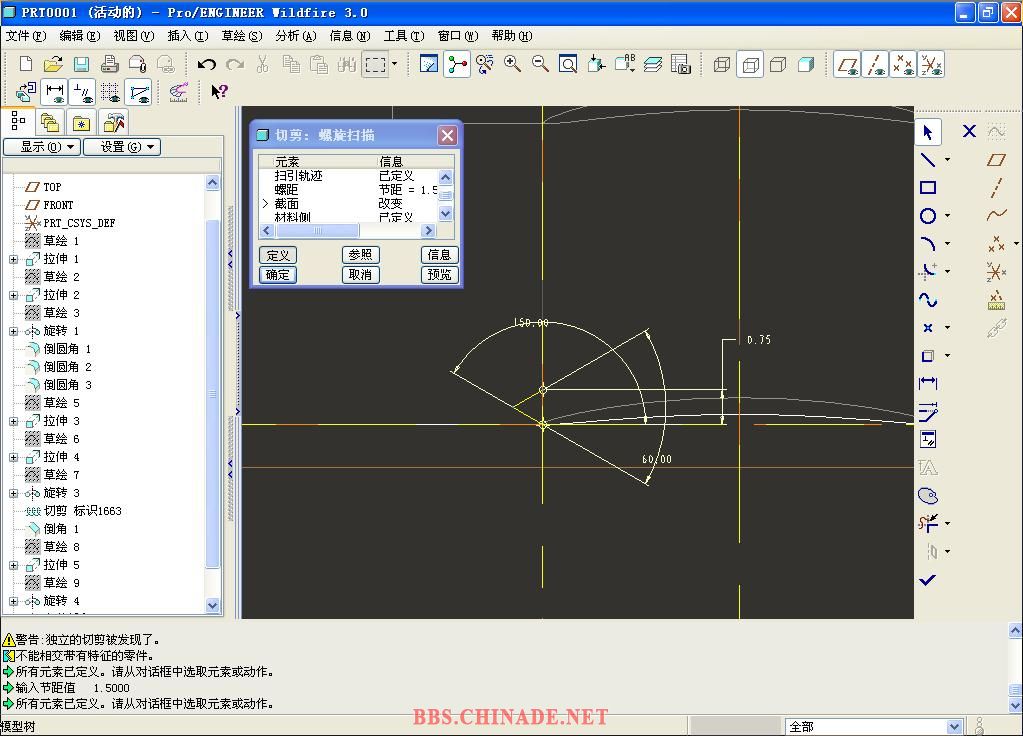

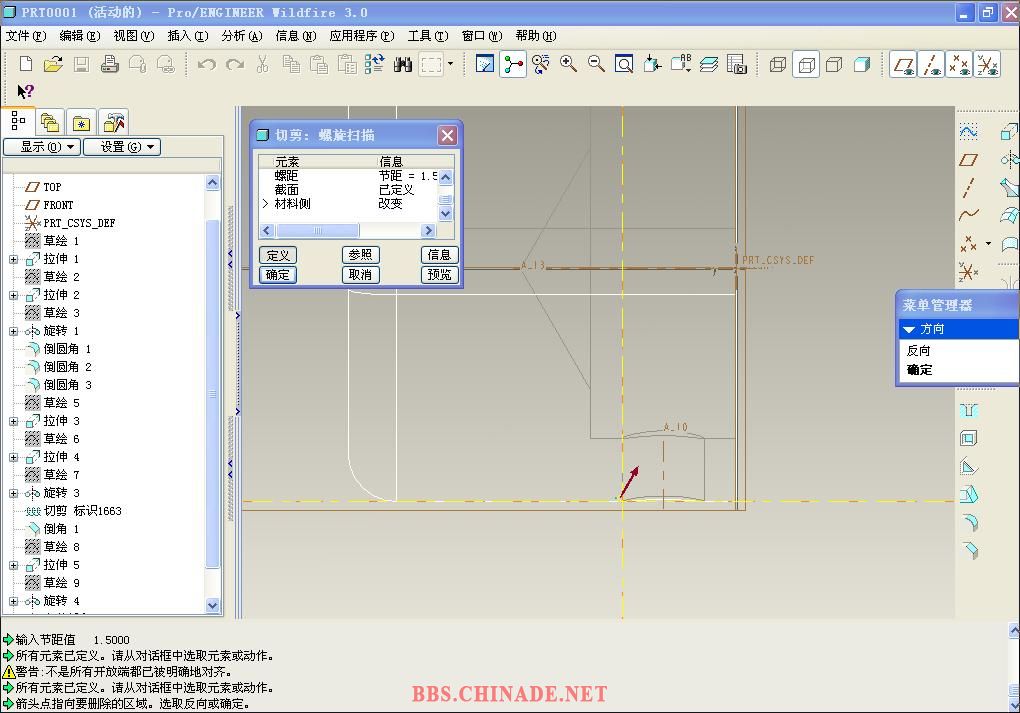

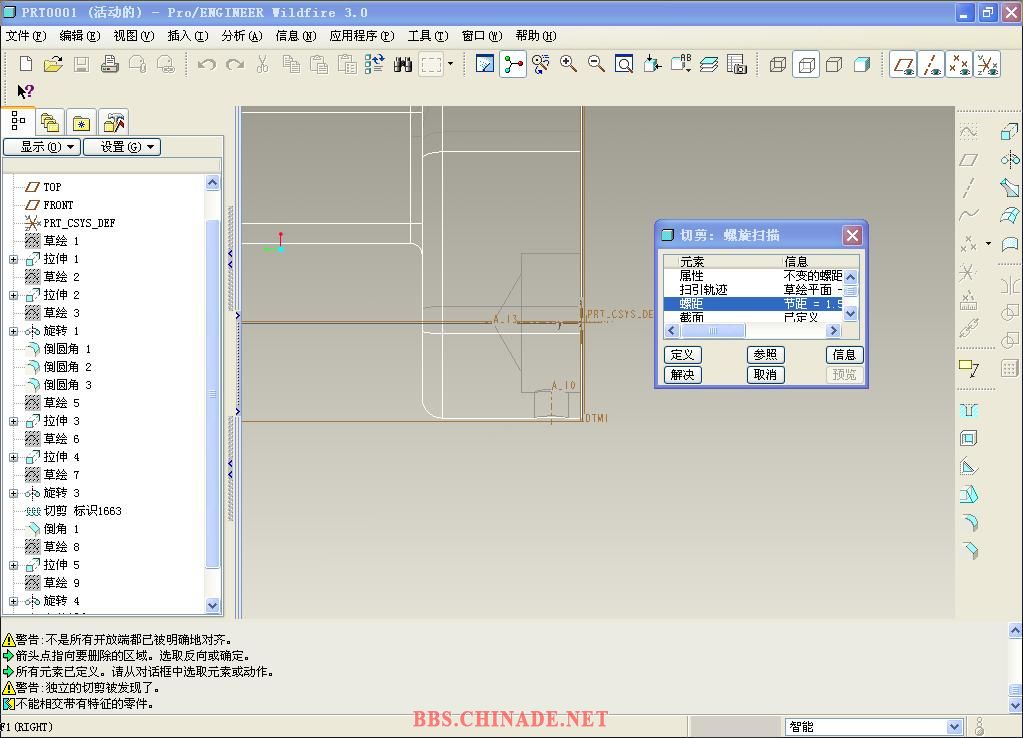

在一个面上画一个螺纹，怎么都画不出来，请高手解答。谢谢！
在线等！

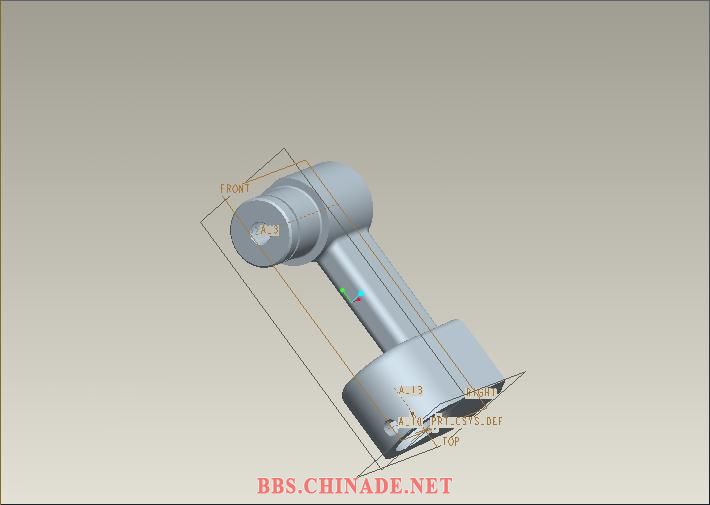

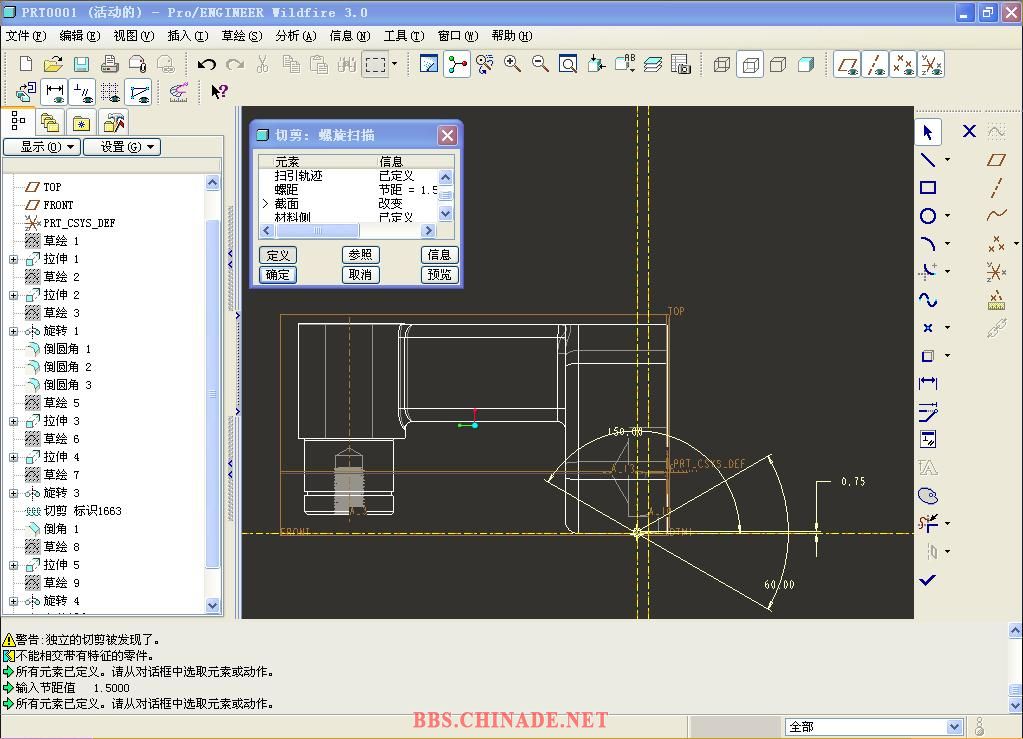

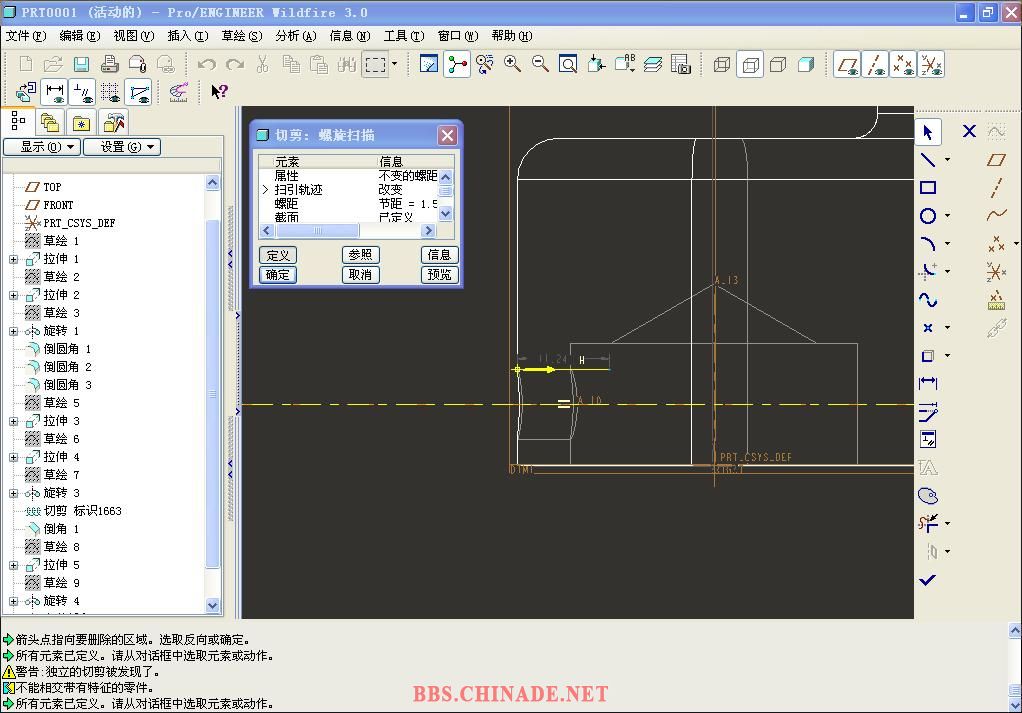

下面是图片和PRT！

prt0001.prt.rar (395.08 KB, 下载次数: 17)

xiaofeng1000 · 发表于 2010-6-12 16:06:57

请高手解答，在线等！

beyond20058 · 发表于 2010-6-12 16:49:50

试着把节距改大一点看了，应该是节距相交了

xiaofeng1000 · 发表于 2010-6-13 07:14:03

楼上的不正确，我把节距改成2 照样还是不能绘出。
请楼下高手帮忙。

彼岸花 · 发表于 2010-6-18 21:49:58

本帖最后由彼岸花于 2010-6-18 21:51 编辑

楼上的不正确，我把节距改成2 照样还是不能绘出。
请楼下高手帮忙。
xiaofeng1000 发表于 2010-6-13 07:14

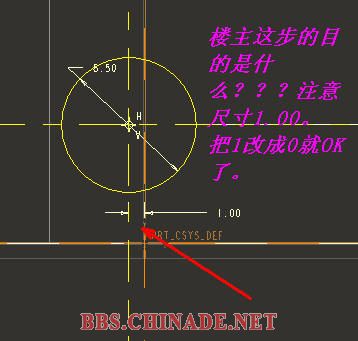

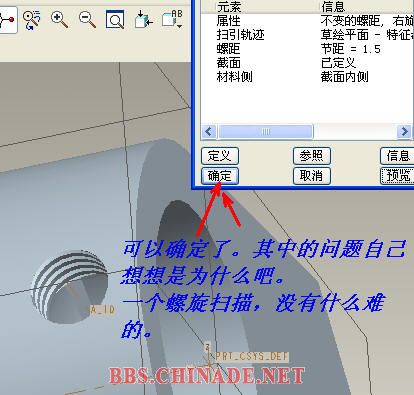

已经解决，一个很简单的问题。怎么觉得你把它复杂化了。

13858511105 · 发表于 2010-6-20 18:36:09

晕,有时我也画不出,中间改成零都没用,有可能是线画的方向不对,

随风8915 · 发表于 2011-5-3 16:48:59

谢谢楼主分享啊

随风8915 · 发表于 2011-5-3 16:49:57

:):):):):):):):):):):):):):):):):):):):):):)

随风8915 · 发表于 2011-5-3 16:50:52

谢谢楼主计划
