▲proe画辫子简易教程,PDF在10楼

老段 · 发表于 2010-5-29 12:51:33

由于这个题目在别人论坛上早有教程和prt ,所以提前结束了吧。

原题地址：
Proe画辫子+3,已结束教程已出
http://bbs.chinade.cc/thread-70077-1-1.html

这个题目的难点是方程曲线的创建，实际上也属于一种复合曲线。

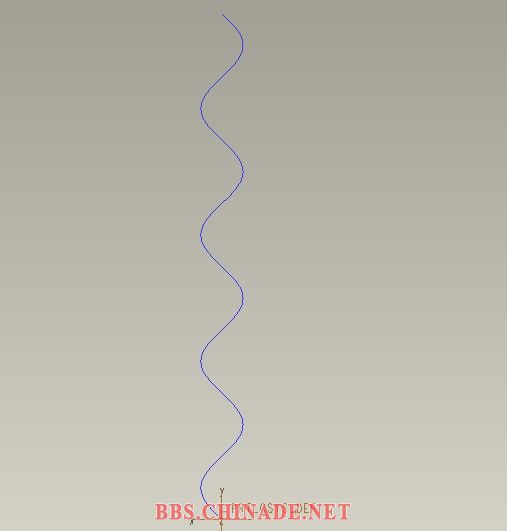

从正向看就是一个标准的正弦曲线。

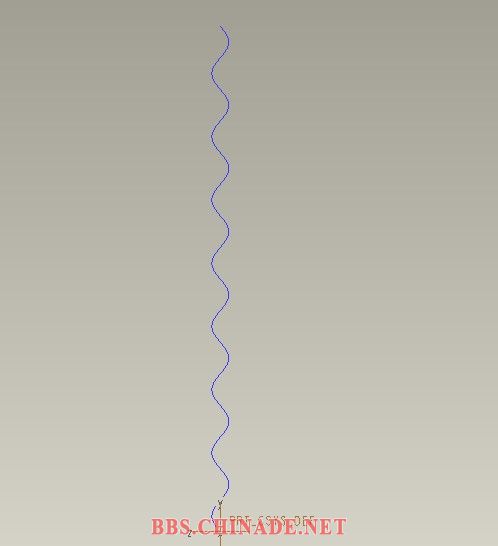

转90度看同样是正弦曲线，只是周期增加了一倍。

以下是所用方程：
x = 0.5 * sin ( t * 360*4 )
y=t*12
z=0.2* sin ( t * 360*8 )

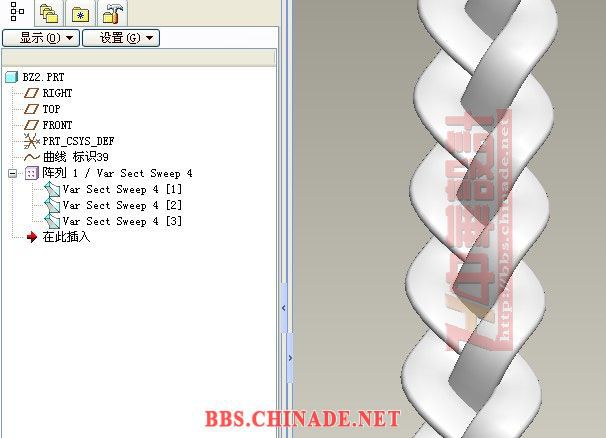

曲线做好了，以下就不难了，阵列采用方向阵列，偏移距离为一个周期的三分之一，就不详细介绍了，不明白的下prt看吧。

飞龙 · 发表于 2010-5-29 13:16:24

玩玩不错，玩玩不错，谁有空画个小姑娘，然后多织几个小辫子，可爱得紧

沉默 · 发表于 2010-5-29 13:33:09

谢谢djg1953 出教程。交接处很好

qgrmdtj · 发表于 2010-5-29 13:45:55

真不错，谢谢带来教程

liufeng · 发表于 2010-5-29 14:08:54

好野好耶好饿

眼过无痕 · 发表于 2010-5-29 14:29:01

原来就是这么简单的两步

yczsp · 发表于 2010-5-29 15:51:26

只想到用关系式控制截面形状变化，却没想到直接控制扫描轨迹线的形状！蠢啊我！

彼岸花 · 发表于 2010-5-29 18:10:33

来学习关系式~谢谢版大分享~

中华秀剑 · 发表于 2010-5-29 19:08:41

谢谢，辛苦了

飞龙 · 发表于 2010-5-29 19:39:33

弄了一个PDF格式教程供大家下载收藏吧
