零件内腔表面积的计算

cadme · 发表于 2010-5-18 23:15:52

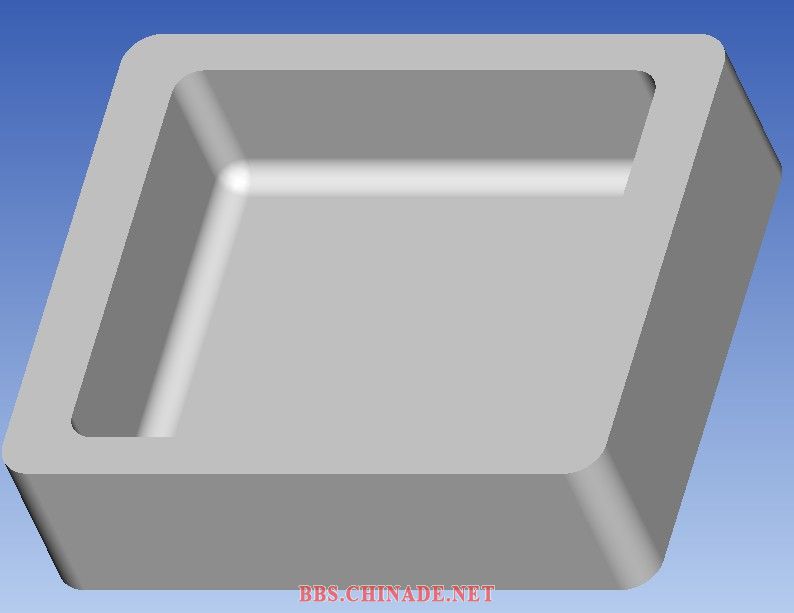

如图类似的零件

pro/e如何计算内腔的表面积？
整体表面积已经会获取，不要使用整体表面积-剩余表面积方式，本图仅仅是举例。

13711903256 · 发表于 2010-5-19 08:09:06

{:3_295817:}

2008zhuguanghua · 发表于 2010-5-20 14:32:41

分析-测量-区域。然后选择要测量的曲面。这样能行不？

cadme · 发表于 2010-5-24 17:27:40

分析-测量-区域。然后选择要测量的曲面。这样能行不？
2008zhuguanghua 发表于 2010-5-20 14:32

就是不希望这样选择，我这个只是举一个例子，实际需要测量的比这个复杂无数倍。目前考虑把内腔面全部转为曲面，但好似曲面无法直接测量的，继续研究中。

yj10377 · 发表于 2011-10-17 15:53:36

转换为面组

fengzhiyuan · 发表于 2011-12-2 19:59:20

没用过，等待高手解决

土星 · 发表于 2011-12-16 13:02:31

首先，先复制全部内表面为面组，粘贴。
然后选中该面组(保持粉红色状态)，然后选择分析----测量-----区域，这个时候你想要的结果已经显示了。

我也是刚研究出来的。

key9527 · 发表于 2012-1-7 11:33:18

回复 7# 土星

用测量这个命令后选不中曲面.

土星 · 发表于 2012-1-9 12:35:28

回复 8# key9527

先选中面组，再点测量

key9527 · 发表于 2012-1-10 12:27:21

回复 9# 土星

有这么简单的话就不会来问了情况是无论先选后选用那个命令后都选不中
