迎六一，编程也快乐加8分！-------（已结束）

ccvfhp · 发表于 2010-5-17 23:56:47

本帖最后由 ccvfhp 于 2010-6-8 19:59 编辑

快乐六一，快乐编程。为了将PROENC发扬光大，在六一来临之际给大家出个题。题目不难，看过我做的教程的朋友都可以完成，如果有不会的，可以继续看教程。

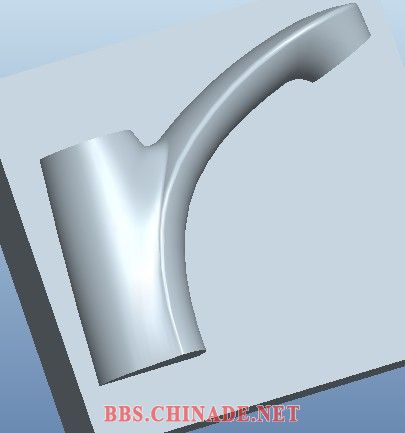

加工模型我提供给大家。

加工工艺：1 体积块粗加工，注意粗加工的余量。
            2 二次粗加工
            3 精加工，根据不同的区域设置最优的精加工路径。

刀具：粗加工为直径10MM端铣刀
      二次粗加工为直径6MM端铣刀

      精加工为直径6MM球刀
      清角加工为直径4MM端铣刀

其它数据自己设置。

题目结束，所有权限已解除，欢迎下载。

ccvfhp · 发表于 2010-5-18 00:02:39

为确保每个版本都能参加，模型文件为IGS格式，先将其保存为PRT文件，然后就可以使用了。

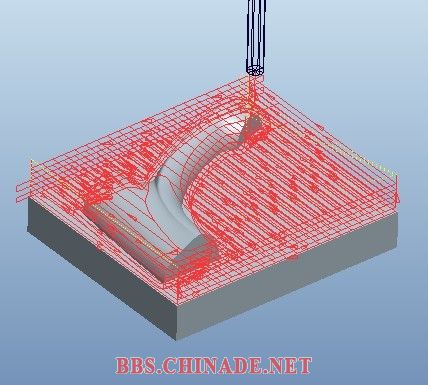

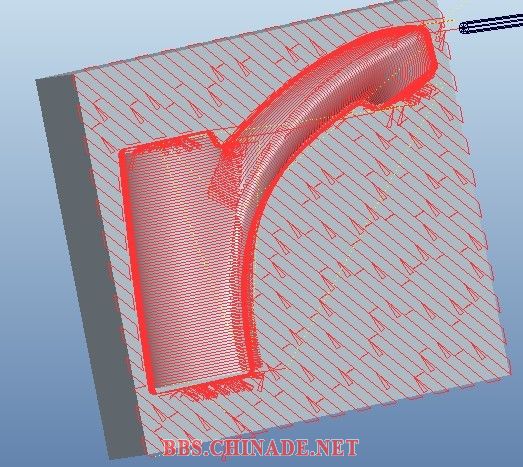

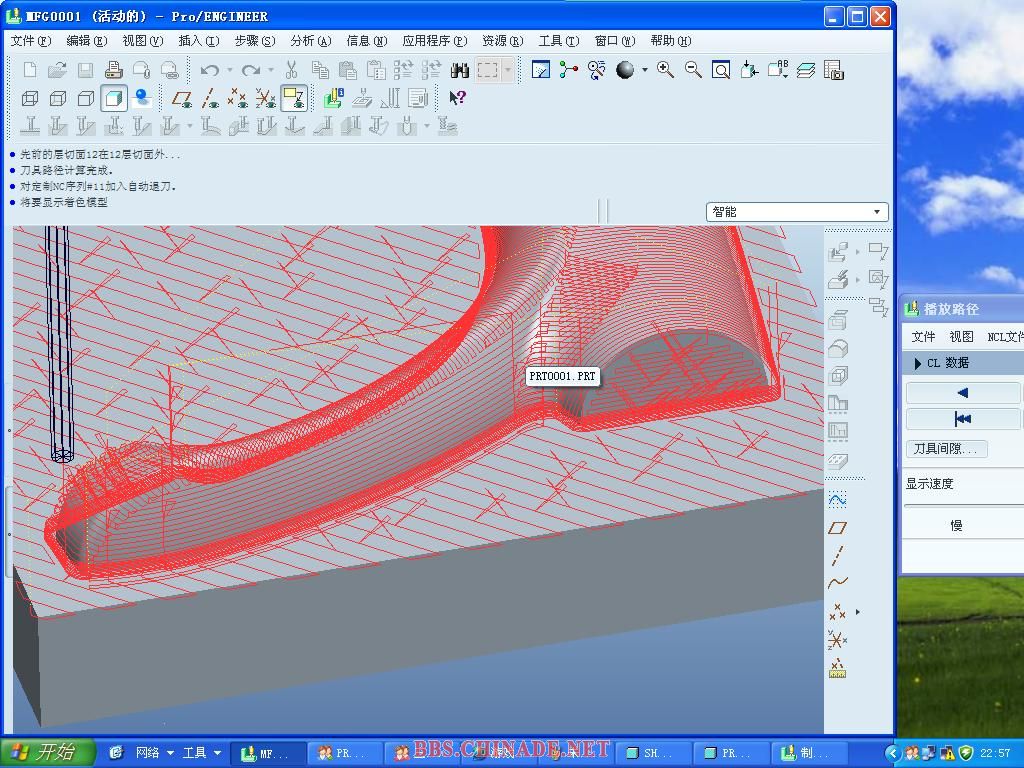

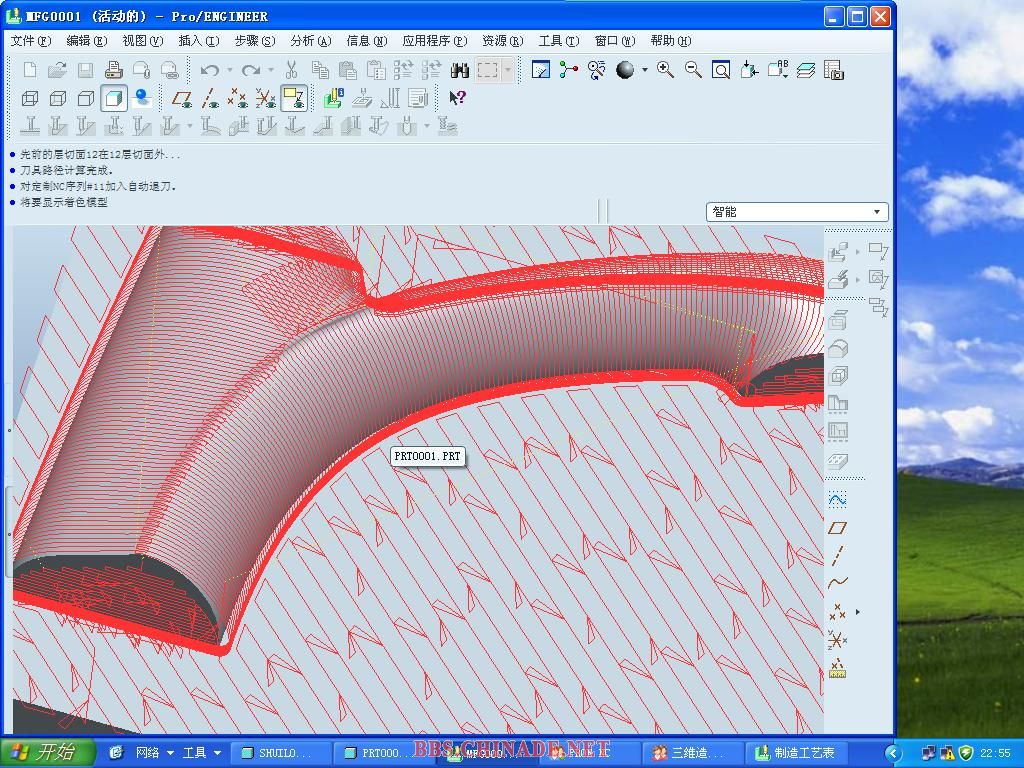

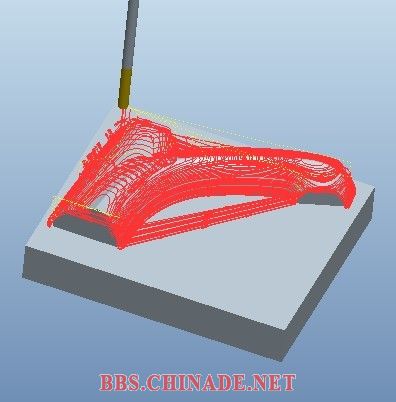

给大家上传几个郊果图：

飞龙 · 发表于 2010-5-18 07:34:21

支持一下，PROE NC编程的朋友赚分的机会来了

彼岸花 · 发表于 2010-5-18 20:13:54

占位支持你~

Kevin_Dai · 发表于 2010-5-19 09:14:37

不会编程的支持一下

ccvfhp · 发表于 2010-5-21 23:03:00

龙哥，咋一个做题的也没有呀，我的心呀，拔凉拔凉的了！！！！！！

小飞象 · 发表于 2010-5-23 23:07:07

不会编程的支持一下

拓展 · 发表于 2010-5-24 23:32:07

还能加分不？
贴图出来就可以了？

拓展 · 发表于 2010-5-25 00:15:28

本帖最后由 ccvfhp 于 2010-6-7 22:31 编辑

搞定!能上机的。

精加工有些部分不是太均匀可以把加工不太好的一部分曲面切出来，然后重新加工一遍。曲面加工的切割角如果改成135度郊果会更好。轨迹加工好像没有什么用，不做也罢！！整体工艺过程，参数的设置还是对的，基本上已经完全符合要求。满分！！！

ccvfhp · 发表于 2010-5-25 08:22:58

回复 8# 拓展

能加分，方法和你楼下那位朋友一样。
