请教各位高手一个问题

laoyuan824 · 发表于 2010-5-11 19:12:39

请教各位高手一个问题.
一个简单的旋转实体,为什么会产生下面两种情况
两个图的尺寸完全相同.都是旋转的.我的版本4.0

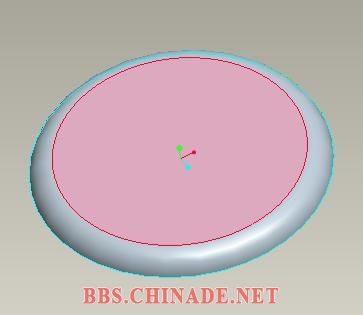

图一:鼠标在实体上表面点击2下,结果选择的是顶面的圆型面，第二下点击要是在侧边就会选到的是半弧面

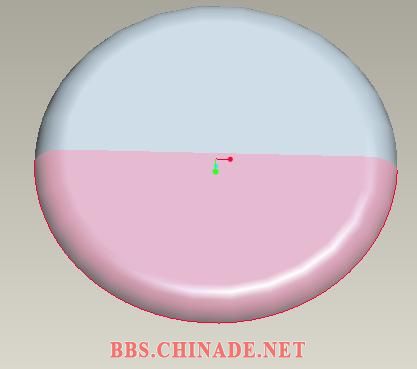

  图二:鼠标在实体上表面点击2下(偏下半圆),结果选择到的是下面整个部分的面.

  大家还记得那个"美的装饰片"的题吗? 图一是我做的时候出现的情况,图二是djg1953斑竹的PRT情况.
  出现这种情况在后面的取代面中有问题了，djg1953斑竹的在后面取代面时一下就可以选到整体面，而我的选取的面却是三段的，没办法取代。

丘比特 · 发表于 2010-5-11 19:30:22

源文件发上来看看。这样的情况真见过。我印象中记得只能选一半。选个面选不了。很好奇图一怎么选取到的。

飞龙 · 发表于 2010-5-11 20:37:22

既然楼上的好奇,楼主就把PRT发上来吧

laoyuan824 · 发表于 2010-5-11 22:38:26

本帖最后由彼岸花于 2010-5-15 12:12 编辑

这是我刚才画的.
你们要是能选到半个面,那就是我的PROE出了问题,我要重新装一下.

节约论坛空间！问题解决，PRT删除。——BY 彼岸花

丘比特 · 发表于 2010-5-13 08:51:04

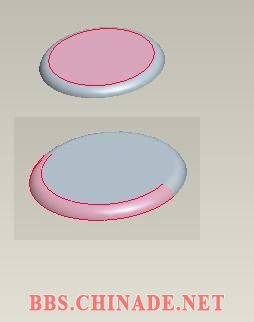

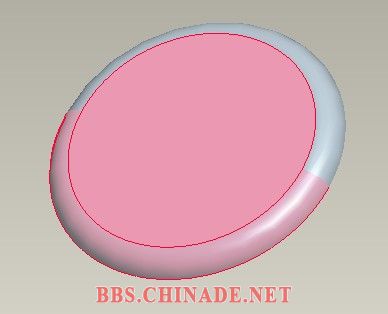

只能这样选

就算按住Ctrl不是一个面的话颜色会有差异。

不知道你是个例还是你用的版本都有这样的问题。

l329966569 · 发表于 2010-5-13 12:08:05

这个，，是PROE处理东东的作风。。

laoyuan824 · 发表于 2010-5-13 16:16:51

我画的都是那样的。
上午重装了PROE还是那样的。我的版本是4.0 M080的。

彼岸花 · 发表于 2010-5-15 12:11:00

已经解决，请看下图。你只要把它复合成一条线即可。

新手学走 · 发表于 2010-5-18 09:07:37

偷学一招！！

kevin_wong · 发表于 2010-6-11 15:38:33

又长见识了！
