【画曲面精度的问题】

fergus1987

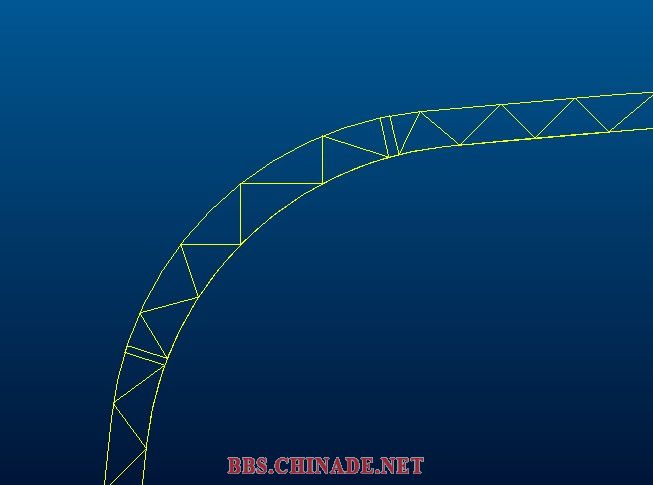

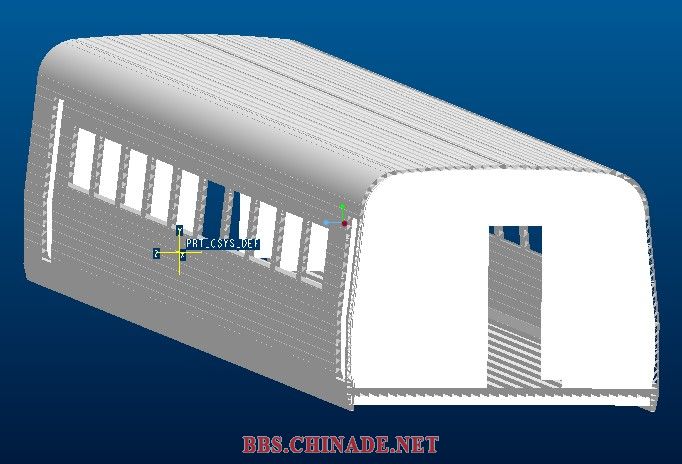

如图实体为列车车体

在车体外壳顶部Z行结构处

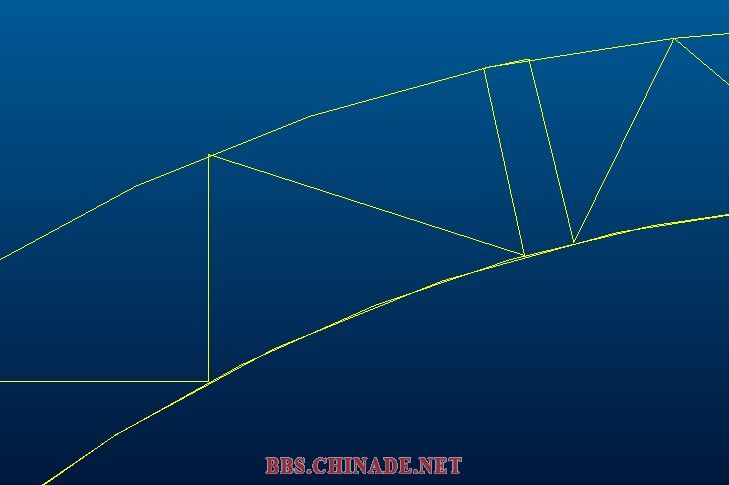

出现了超出部分


我是先画的内层外壳 再画内层外壳 最后画Z形结构
都是直接拉伸的曲面 在拉伸Z形结构时使用了两层外壳的边  而且是顺着边建立折线的
但是拉伸出来却出现了超出部分
请教达人这是什么问题？

彼岸花

是曲面，这样用拉伸不行吧。参照都不平行，做出来肯定不对齐。

fergus1987

请教楼上的朋友  像这样的面应该怎么绘制呢？

彼岸花

这个我对车体外壳顶部Z行结构不了解，又没有PRT，不好说。

fergus1987

2010-04-2201.prt.rar (587.84 KB, 下载次数: 1)

2010-5-9 09:42 上传

点击文件名下载附件

我已经把prt上传了 请赐教！

彼岸花

回复 5# fergus1987


    以后要像这样回复，我才可以知道的。有时间帮你看下吧。

fergus1987

回复  fergus1987


    以后要像这样回复，我才可以知道的。有时间帮你看下吧。
彼岸花 发表于 2010-5-11 12:13

太谢谢你了！

彼岸花

楼主还是新手吧。

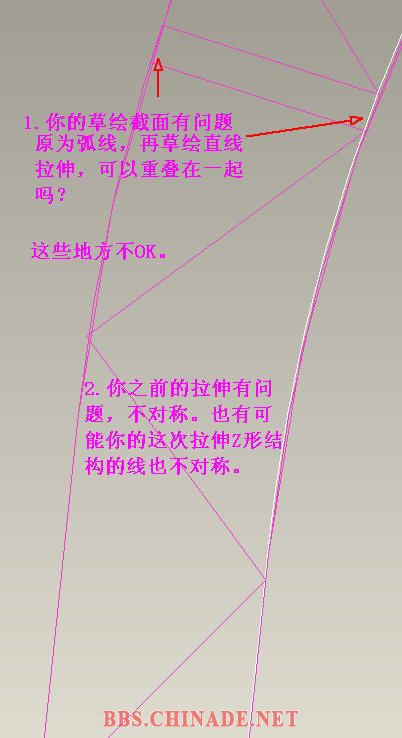

比较多问题哦。其实按理说你这样画是不会出现上面的问题的。只是你实际画的时候画不好而出现这样的问题。

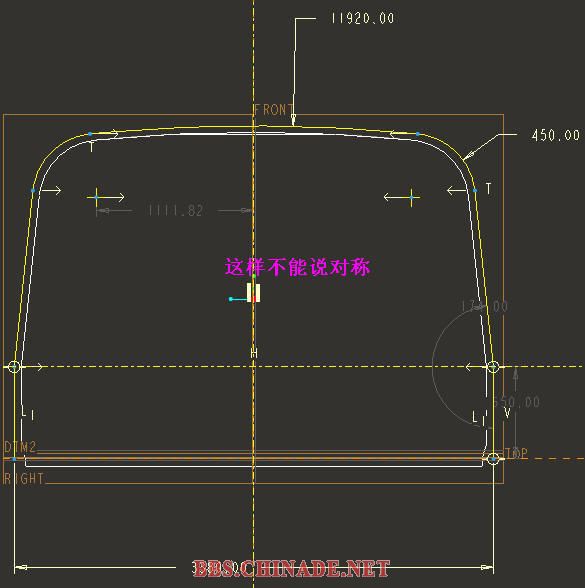

第一，对称，该怎么做？好像你并不了解。所以镜像过去当然会有差。
第二，草绘截面时，截面为直线可以和原圆弧重叠吗？

另外，画图时，一般情况下，要约束全部尺寸。不能有软尺寸。不然你画出来的图比例会不协调。

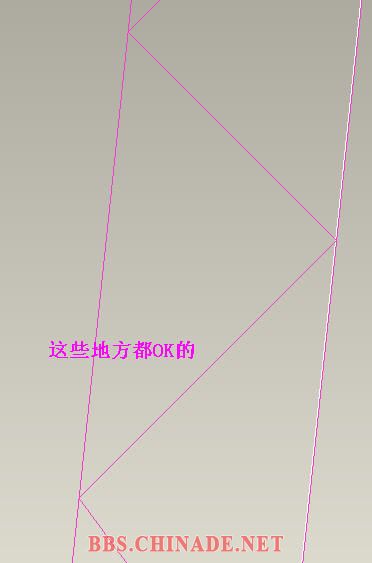

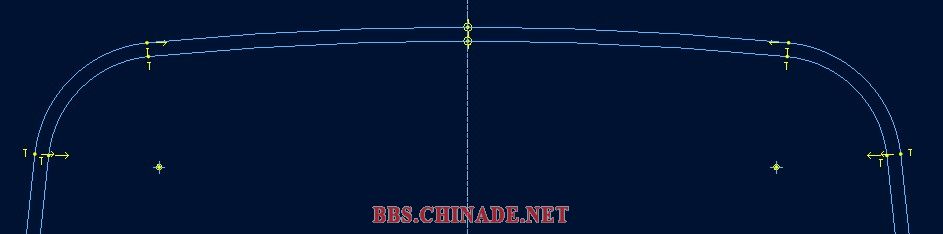

请参考图片介绍。

fergus1987

没想到会遇到这么热心的人！非常谢谢你！
你猜得没错  我刚学习proe有一个多月 这个是我现在正在弄的毕业设计题目

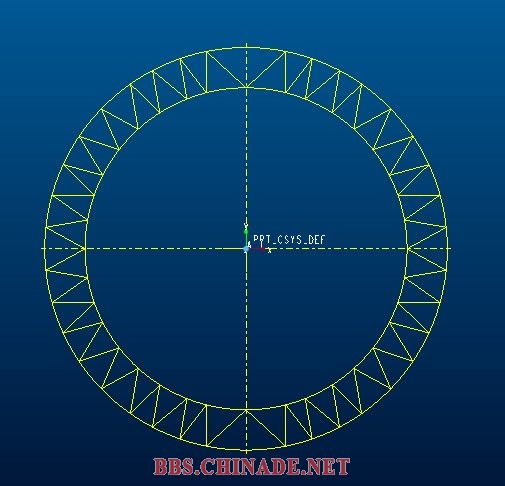

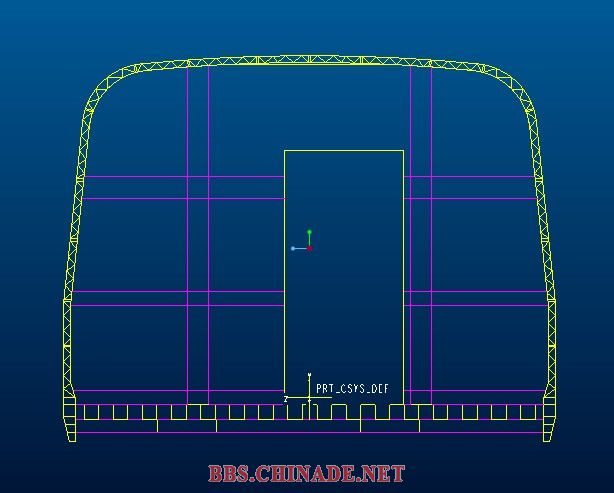

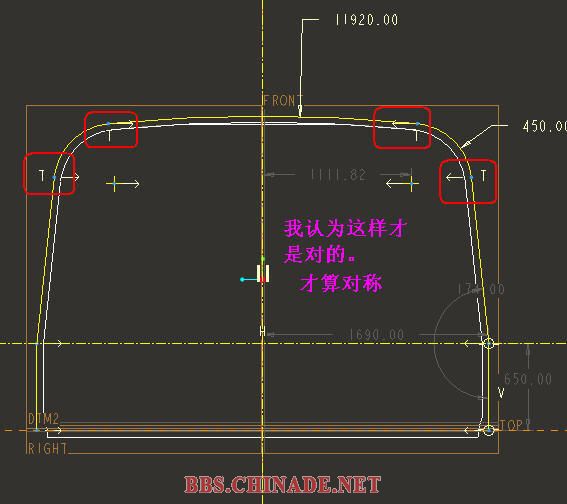

你说的对称的问题我都改过了 如下图

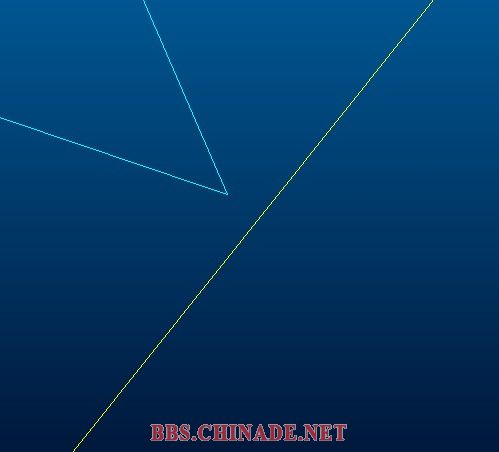

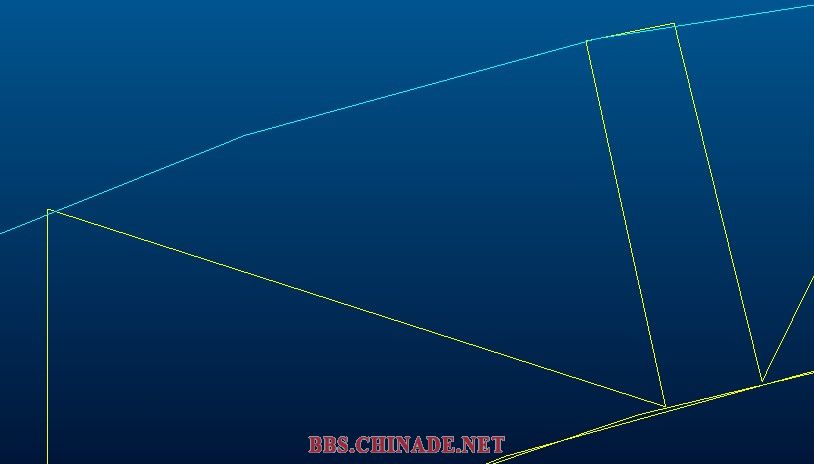

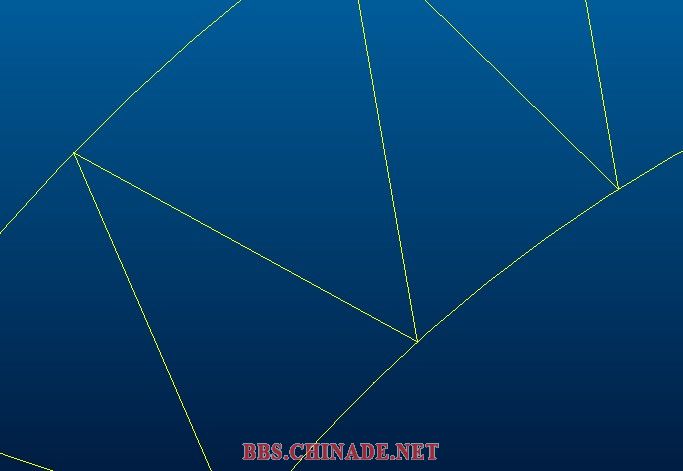

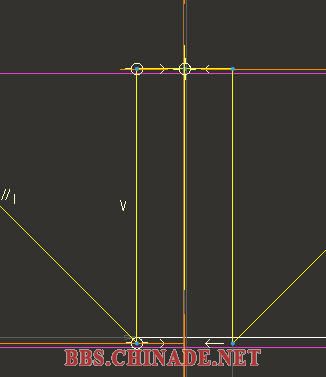

至于你说的线重合的问题 请看下图

之所以这么做 先我画了整体的Z形结构 但导入ansys好像不容易画网格
所以我将这整段Z形结构分段又画了一遍 分段画的Z形结构是用【使用边】命令参照

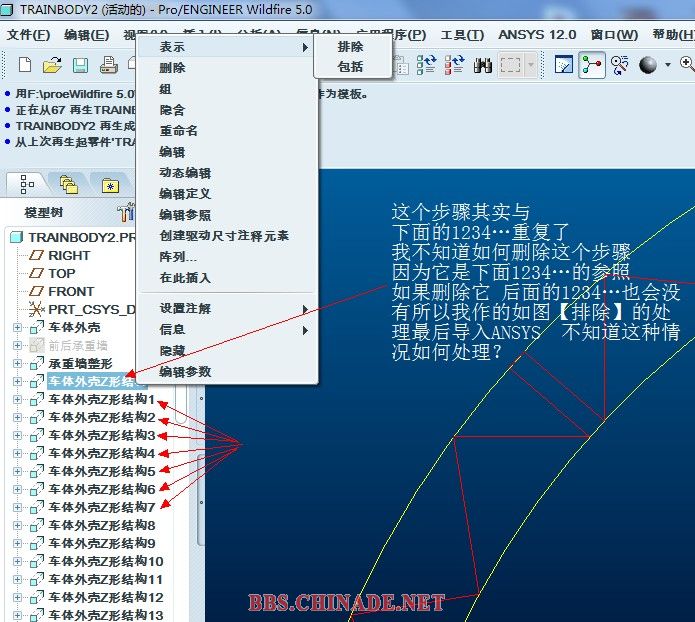

整体Z形结构画出来的  可以从我上传的文件看到  但现在的问题就是不知道
如何删除原来的整体Z形结构

最后还是原来那个问题：Z形隔板和内外层面始终不能重合

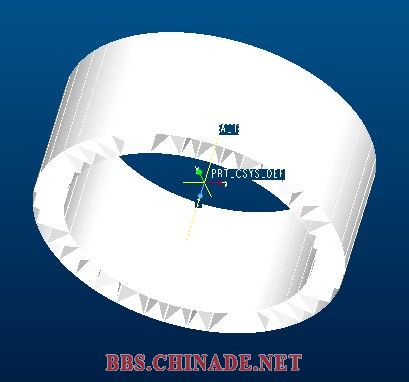

我又画了一个简单模型  还是遇到这个问题
模型文件： cc.prt.rar (135.69 KB, 下载次数: 1)

2010-5-13 17:18 上传

点击文件名下载附件

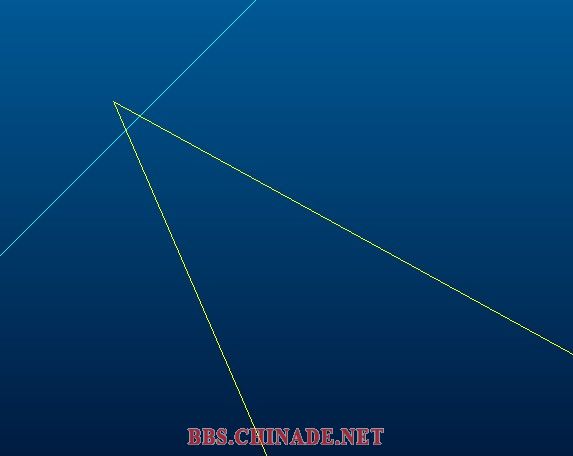

截图如下：

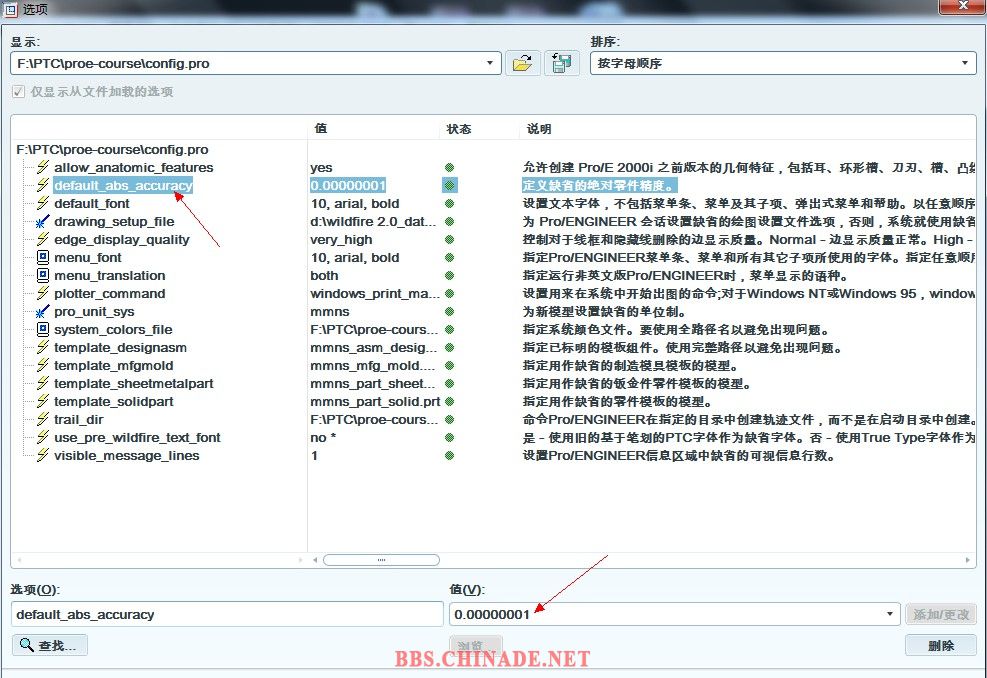

请问有没有可能是proe显示精度的问题？如下图我改了config.pro的精度设置

好像仍然不能解决问题！


我可能没有说得很清楚 希望你能够见谅！
非常希望能得到你的再次帮助！再次感谢！

彼岸花

这不是精度设置问题。一般情况下，都默认精度就可以了。

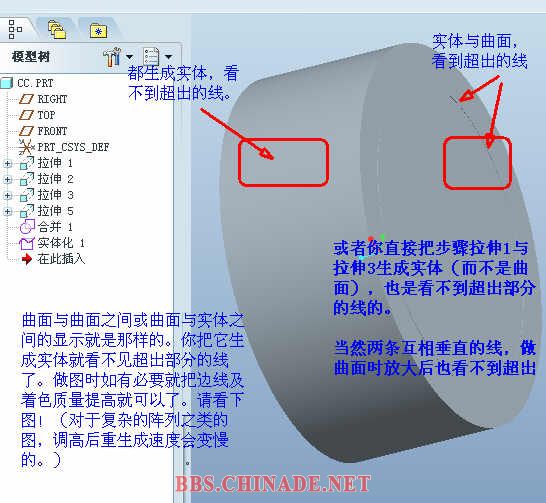

已经解决，请看：
附上你的PRT。
