曲面上的洞不吻合是怎么回事

yumenboluo · 发表于 2010-5-6 11:43:10

本帖最后由 yumenboluo 于 2010-5-6 13:22 编辑

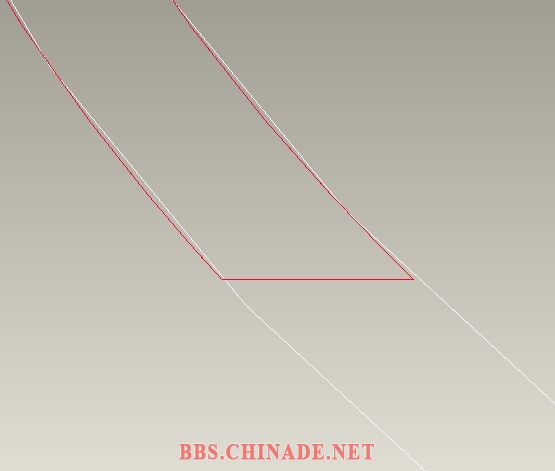

我用样条线拉伸了一个曲面，然后再上面挖了个洞，表面看没什么问题，但用线框看的时候，我发现洞和曲面是错开的，到底是怎么回事啊，期待高手解答

prt0001.prt.rar (81.62 KB, 下载次数: 6)

丘比特 · 发表于 2010-5-6 11:52:34

你的线有端点或是断点

彼岸花 · 发表于 2010-5-6 12:09:58

你的洞的怎么挖的？参照是哪条线？

飞龙 · 发表于 2010-5-6 12:17:01

把PRT传上来大家才比较好帮你解决

liufeng · 发表于 2010-5-6 12:22:10

我感觉应该是显示问题。

yumenboluo · 发表于 2010-5-6 13:20:23

本帖最后由彼岸花于 2010-5-11 12:11 编辑

先谢谢各位热心的大大
我的步骤是1、画一条样条线挤出曲面 2、曲面加厚 3、在基准面上画孔
现在把文件发上来，各位大大指点下小弟撒

彼岸花 · 发表于 2010-5-6 19:41:25

看过你PRT，两个面不平行，拉伸肯定是错开的。不知你说的是不是这个意思？

yumenboluo · 发表于 2010-5-10 10:01:55

回复 7# 彼岸花

我不明白的是，直接加厚的曲面，两个面不平行的吗

彼岸花 · 发表于 2010-5-10 12:16:54

是你拉伸的所选择的面（好像是FRONT）与加厚面不平行啊！所以是错开的。

yumenboluo · 发表于 2010-5-10 14:42:17

回复 9# 彼岸花

感谢彼岸花大哥的热心帮助

小弟刚学proe，总会弄出许多匪夷所思的问题来，多多包涵哈

还是不明白，因为在侧视图看的时候曲面的2条线，所以它们肯定是平行于front面的，而我在top面画孔，肯定是与它垂直的，怎么会出现这种情况呢？
