PRO-E 工程图问题(高手才能解决的问题）

丘比特 · 发表于 2010-4-21 14:55:56

本帖最后由丘比特于 2010-4-21 15:14 编辑

一直用CAD出图

一时大脑发热想用PRO-E出图

但发现了好多问题没办法解决

希望热心的高人出来指点一下

感激不尽

太多感谢的话留着后续慢慢说

丘比特 · 发表于 2010-4-21 14:56:39

本帖最后由丘比特于 2010-4-21 14:57 编辑

问题一

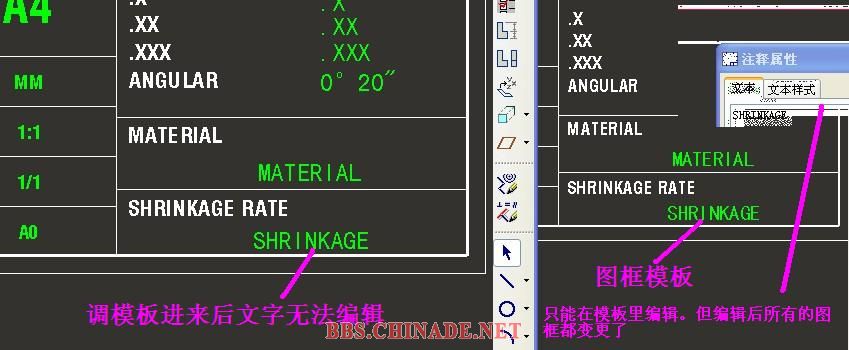

在建工程图图框模板时

丘比特 · 发表于 2010-4-21 14:58:21

本帖最后由丘比特于 2010-4-21 15:00 编辑

问题二

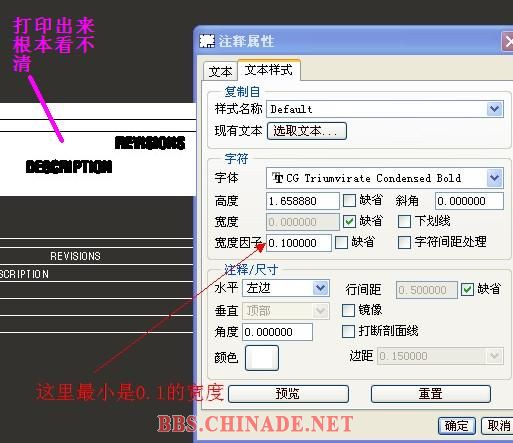

字体宽度最小只能设置0.1

打印出来太粗根本看不清

希望那个高手出来解决一下

丘比特 · 发表于 2010-4-21 15:02:34

本帖最后由丘比特于 2010-4-21 19:53 编辑

问题三

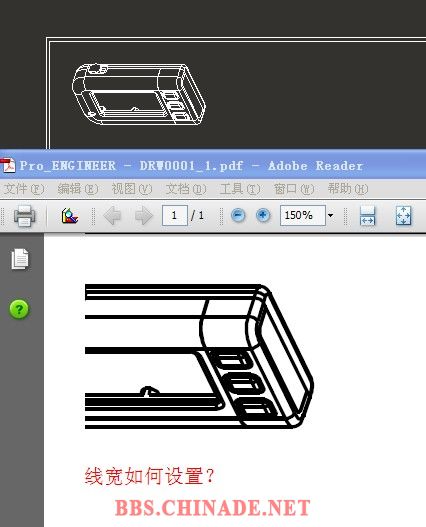

工程图里零件的线宽如何设置

已解决但不是很满意（线条有改善，但调到最小值还是有点粗）
答案是在CONFIG文件中加如下内容（1为最小16最大）
pen1_line_weight 1
pen2_line_weight 1
pen3_line_weight 1
pen4_line_weight 1
pen5_line_weight 1
pen6_line_weight 1
pen7_line_weight 1
pen8_line_weight 1

丘比特 · 发表于 2010-4-21 15:03:33

本帖最后由丘比特于 2010-4-21 16:02 编辑

问题四

已解决（附方法）

丘比特 · 发表于 2010-4-21 15:04:05

本帖最后由丘比特于 2010-4-21 19:49 编辑

问题五

已解决（不知道是不是正解）

丘比特 · 发表于 2010-4-21 15:05:08

问题六

还在发现中…………

问题是有点多

jxysy · 发表于 2010-4-21 17:06:15

我跟楼主一样，上个月刚学的Proe出图，但学的不细，只能简单的出几个图，楼主的问问题我也同样想问，期待高手们指点！

yypyyplove · 发表于 2010-4-21 19:03:03

顶出高手来

丘比特 · 发表于 2010-4-21 19:56:02

期待高手出来解决……
