请教此接线端子用proe钣金模块怎么画

wbwulin · 发表于 2010-3-29 13:24:22

本帖最后由 wbwulin 于 2010-3-29 13:26 编辑

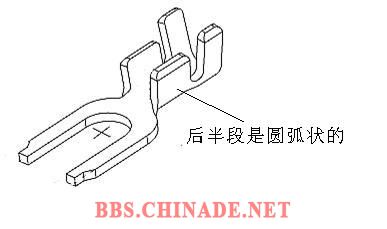

请高手赐教此图的画法，尺寸无所谓，关键是步骤。
前端是平的，后端是圆弧，小弟就是不知道要怎么样才能画出这样的连接。

wbwulin · 发表于 2010-3-31 12:30:02

没有高人来指点下吗

person · 发表于 2010-3-31 16:15:01

展平後用DIE沖壓成型

liukui198511 · 发表于 2010-3-31 17:25:37

帮你顶上去，我也不会做，希望告诉赐教！

wbwulin · 发表于 2010-4-1 09:36:40

展平後用DIE沖壓成型
person 发表于 2010-3-31 16:15

大哥能具体点告诉我吗？

wangjiefhjanqi · 发表于 2010-4-1 14:14:57

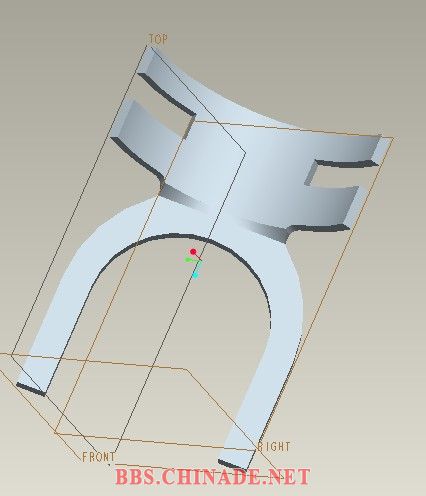

是不是这个意思/

wbwulin · 发表于 2010-4-1 16:58:30

回复 6# wangjiefhjanqi

不大对，我想应该是先画出第一壁，然后用成型来做出的。
还有，图中后面的两端折弯的角度是不一样的。
有没有高手能做出来~

小小角色 · 发表于 2010-4-2 16:10:53

先模型模式做，然后转钣金行不行，仅供参考。呵呵

辉仔 · 发表于 2010-4-4 14:33:01

这个是成型件,不必过于追求钣金模块.

xieqingjian2011 · 发表于 2011-7-4 09:24:06

其实这个画起来很简单，先画前面部分，再画后面部分，中间用连接起来，很简单的，需要模型的话可以联系我
