这个零件如何做出来

jiaqing · 发表于 2010-3-26 11:01:47

本帖最后由 jiaqing 于 2010-3-26 11:32 编辑

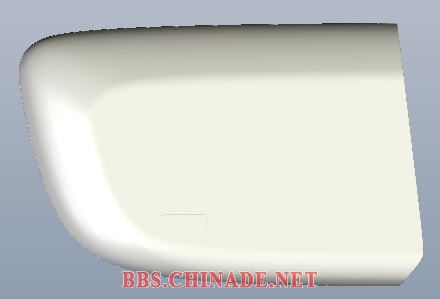

正面

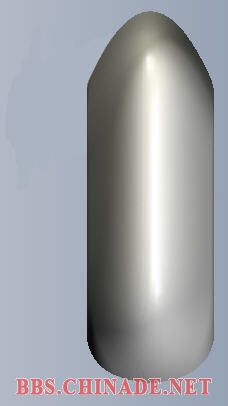

底面

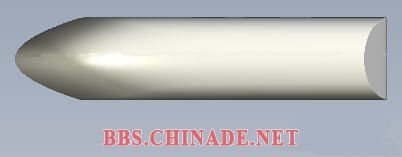

侧面

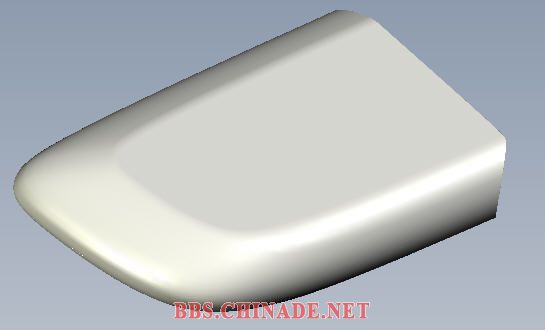

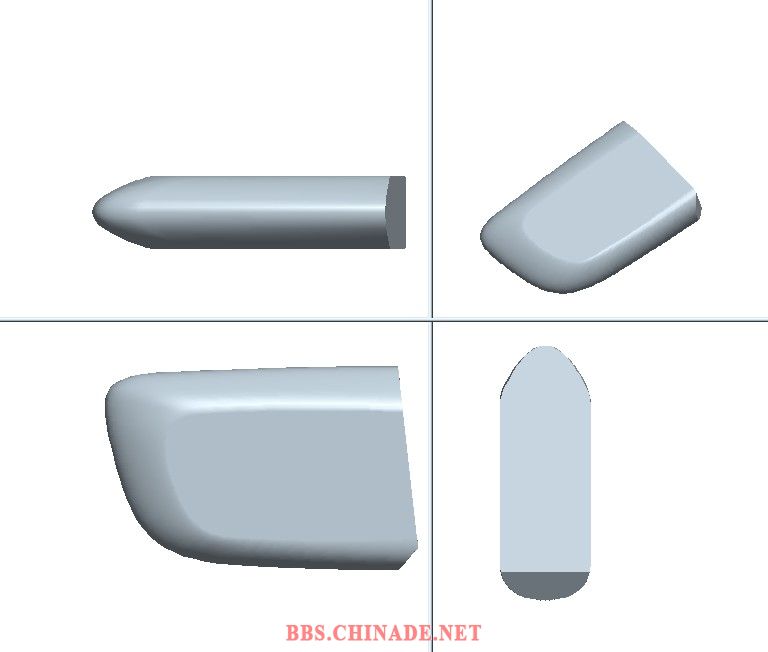

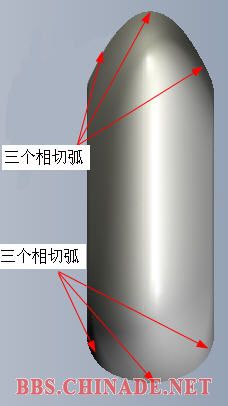

如题，图上的那个零件构建出来，别人给的图片给我练下，要求侧面曲面和正面相切，顶部和底部都是三个圆弧之间相切。怎么搞做搞不出来。哪位大大教教我怎么做，

图片.rar (85.44 KB, 下载次数: 6)

lzq781013 · 发表于 2010-3-26 11:14:04

本帖最后由 lzq781013 于 2010-3-26 15:27 编辑

下来看看!!!!!!

jiaqing · 发表于 2010-3-26 14:59:53

我用边界搞得面不流畅，达不到相切，我之前看这图看上去很流畅，好像就是用两三个特征就搞定了，以为是用变截面扫描和倒圆角一步到位的。但是老是做不出来。谁知道的，教教我，做个PRT看看，相似就行。

jackie0086 · 发表于 2010-3-26 15:23:14

做个看看，用VSS也可以一步扫出来，可是园角比这个园滑一点

jiaqing · 发表于 2010-3-26 17:10:46

2L大大的proe是几版本，我的是3.0版本，打开文件说是检索不出来。4L大大说说怎么扫出来的，发个prt看看，圆角圆滑一点无所谓，我是完全做不出来。只拿边界混合来做啊，别提心里那个郁闷啊。

jackie0086 · 发表于 2010-3-26 17:39:28

我用5.0的，给个文件你也打不开

，你先升级吧

jiaqing · 发表于 2010-3-27 22:32:57

回复 6# jackie0086

哦，知道了，能不能将文件发给我ifeelmyheart@163.com,我今晚就去下5.0

jiaqing · 发表于 2010-3-28 01:07:52

下到了5.0的绿色版了，发个文件给我，我现在能打开5.0的了
