实用的阵列小题目+2,结束公布PRT+视频教程

api · 发表于 2010-3-23 10:21:46

无意中发现的阵列还可以这样

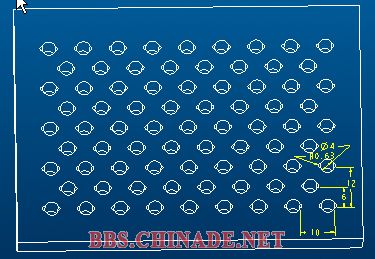

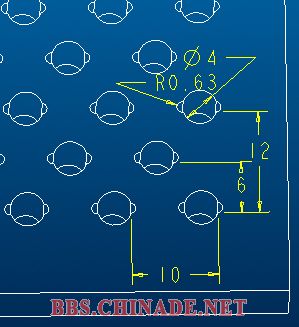

看图，不是用关系式，（关系式很难记),
      不是用Fill方式，Fill方式两方向尺寸不能随意调整
   不是新功能，我用的是3.0

题目结束，感谢大家的参与，无忧做的很好！
公布大家的PRT密码： 1#：3721 16#：wy3321 17#：123 20#：123321
视频教程在线观看: 点击观看
视频教程下载: http://bbs.chinade.cc/thread-69725-1-1.html

感谢楼主带来不错的练习题材,现设置为加分题目!
题目要求:
1）根据下面提供的图片，完全按照图片中尺寸来做，不得有误！
2)  先画一个孔牲，要求一次阵列一个孔特征完成！
2）做好之后上图片，上加密PRT，密码PM给我，注明几楼（我的用户名是：飞龙）
BY 飞龙


prt0002.prt.rar (136.36 KB, 下载次数: 33)

yyxin · 发表于 2010-3-23 10:27:40

东西呢？？？

wxadrtyu · 发表于 2010-3-23 11:17:50

结果呢.........

飞龙 · 发表于 2010-3-23 12:40:42

这个用填充阵列很容易搞定~

api · 发表于 2010-3-23 13:15:44

填充棱形方式或三角形方式，都不行任意调整行宽或列宽吧？

飞龙 · 发表于 2010-3-23 22:21:28

填充棱形方式或三角形方式，都不行任意调整行宽或列宽吧？
api 发表于 2010-3-23 13:15

确实如此，现设置加分题目，大家积极参与练习提高！

chinanast · 发表于 2010-3-23 22:23:28

本帖最后由 chinanast 于 2010-3-26 21:21 编辑

题目好像不是很清晰：

那个小圆弧拉伸多少？要求一个阵列还是允许多个阵列？可否用“组”功能后阵列？

已经增加题目要求，要一次阵列完成！
BY 飞龙

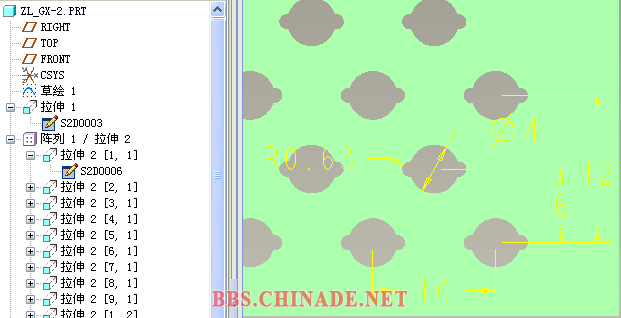

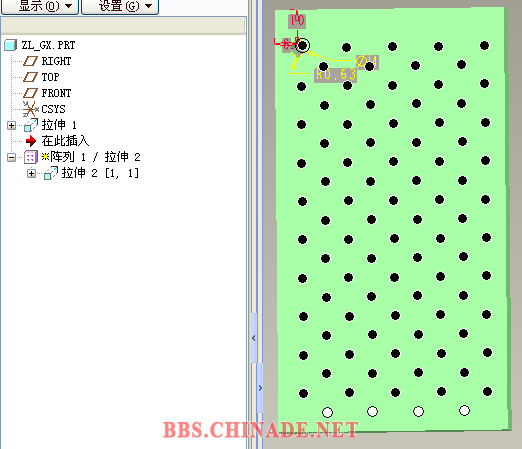

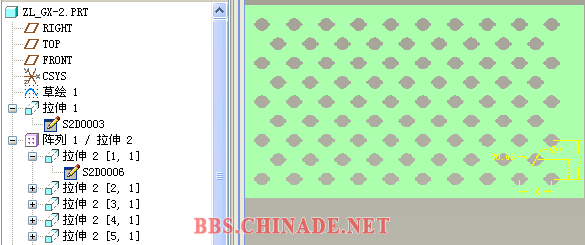

方法一：

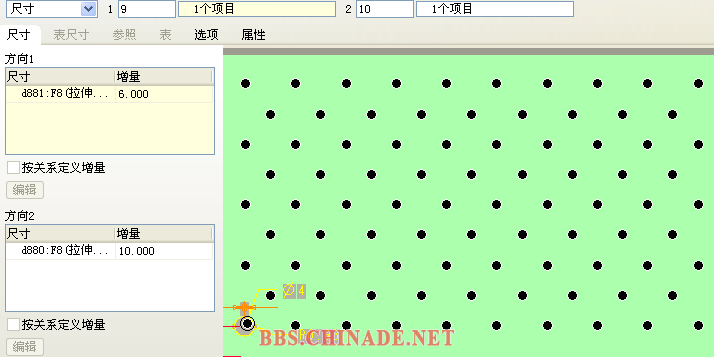

方法二：

qgrmdtj · 发表于 2010-3-24 07:52:27

题目好像不是很清晰：

那个小圆弧拉伸多少？要求一个阵列还是允许多个阵列？可否用“组”功能后阵列？
chinanast 发表于 2010-3-23 22:23

是啊,请再说明白一点好吧

zhoulf8 · 发表于 2010-3-24 10:27:32

本帖最后由 zhoulf8 于 2010-3-26 20:56 编辑

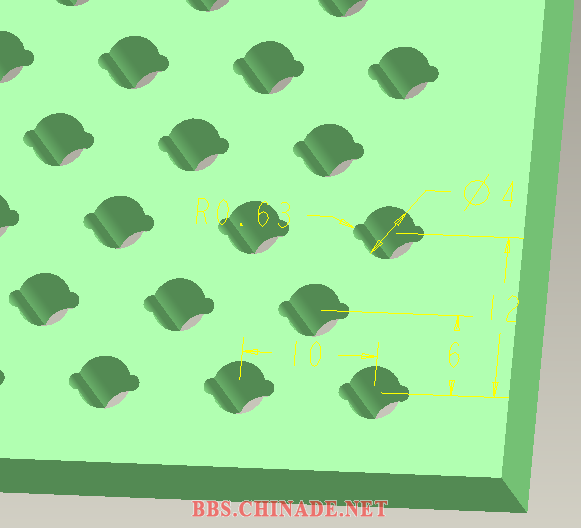

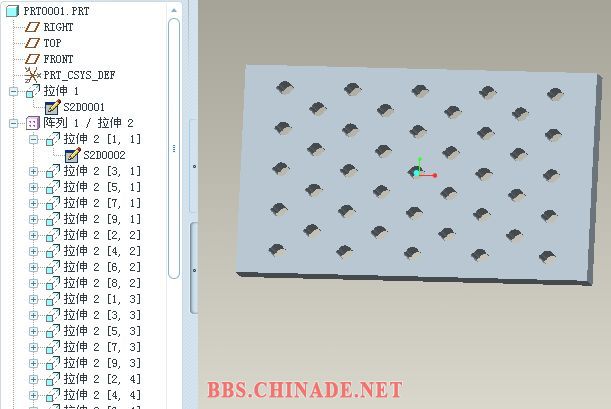

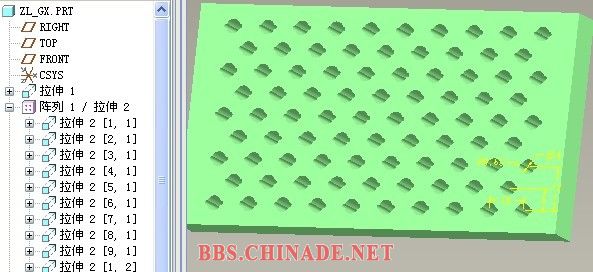

做了一下！！！！！！！！！！！

破衣人2008 · 发表于 2010-3-24 11:49:18

真的看不懂楼主的要求
