请各位讨论一下这个机构能不能同时向下运动

小飞象 · 发表于 2010-3-17 20:13:33

本帖最后由小飞象于 2010-3-17 20:50 编辑

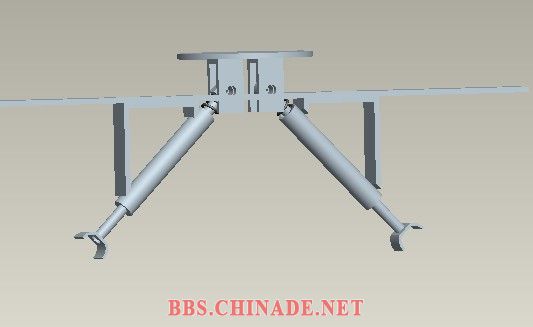

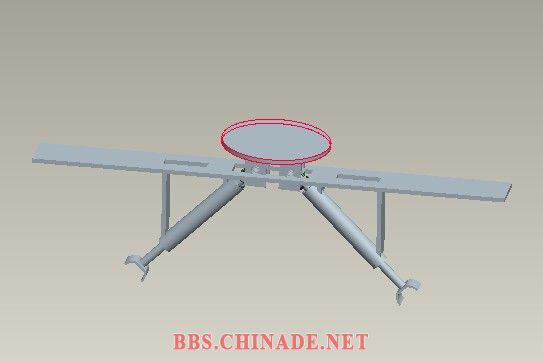

各位，请看看这个机构当重力向下压那个圆盘时,这两个支撑架能同时向下动运吗?

jxysy · 发表于 2010-3-17 22:23:16

个人认为，如果重力是均匀的分布在圆盘上，理论上那两个类似活塞杆的零件是可以同时向下运动的，不知道楼主的机构上的两个类似活塞杆头部的零件是如何固定的，如果都是铰接的，则圆盘与两个活塞杆和整体的机架组成了双摇杆机构，这时候整个机构在自然状态的是不稳定的。
另外圆盘下方的那个长板不知与两个活塞杆是如何联接，截图看上去像是焊接，如果是焊接，则整个机构的自由度为0，不可动。
如果长板与其它零件没有关系，若想达到楼主的要求，个人建议在圆盘零件上做垂直导向，便于圆盘零件水平上下运动。

小飞象 · 发表于 2010-3-18 11:51:23

回复 2# jxysy

谢谢楼上的兄弟！机构说明：长板的两边有两个支架固定在地面上，长板下面两个类似活塞的东西，是通过螺杆紧固定在长板上；活塞的导向通过压簧回位，圆盘下面有两个支块，支块上有一个铰链与活塞的另一端连接。要求：当动力均分布在圆盘上，从上向下反复运动，使这两个支架45度角的位置，反复运动这样的原理。这个可以实现吗？

小飞象 · 发表于 2010-3-18 11:54:06

本帖最后由小飞象于 2010-3-18 11:56 编辑

如果长板与其它零件没有关系，若想达到楼主的要求，个人建议在圆盘零件上做垂直导向，便于圆盘零件水平上下运动。2楼兄弟

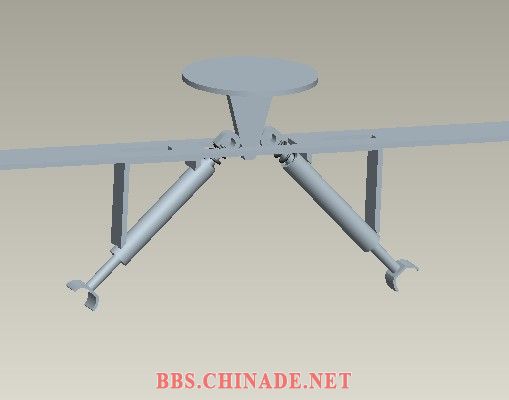

另一个方案是这样如图片：

jxysy · 发表于 2010-3-18 12:49:52

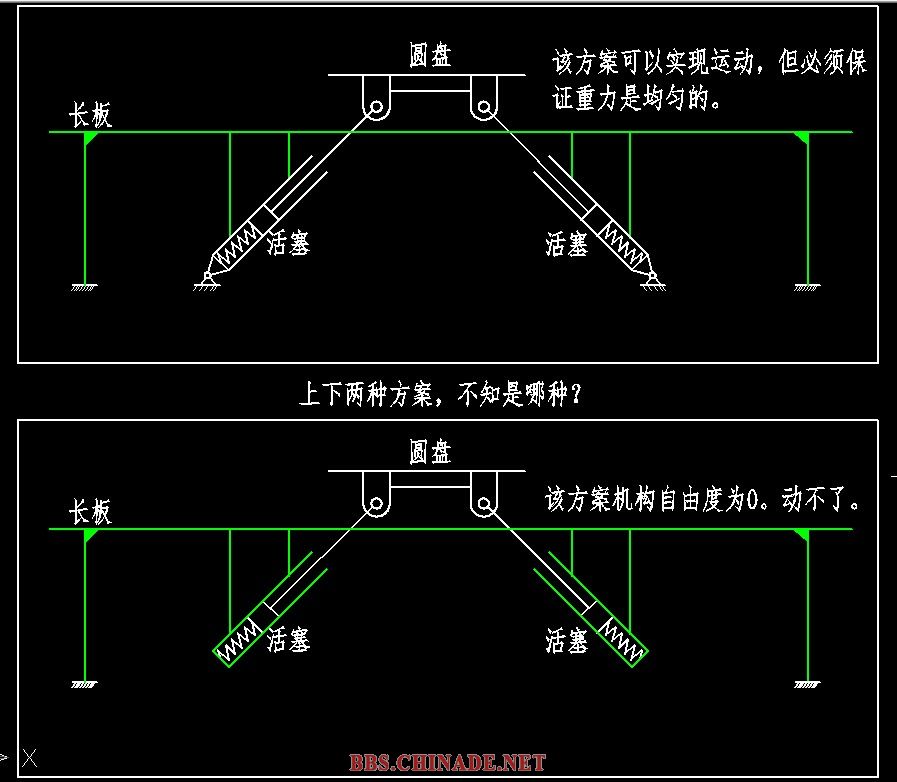

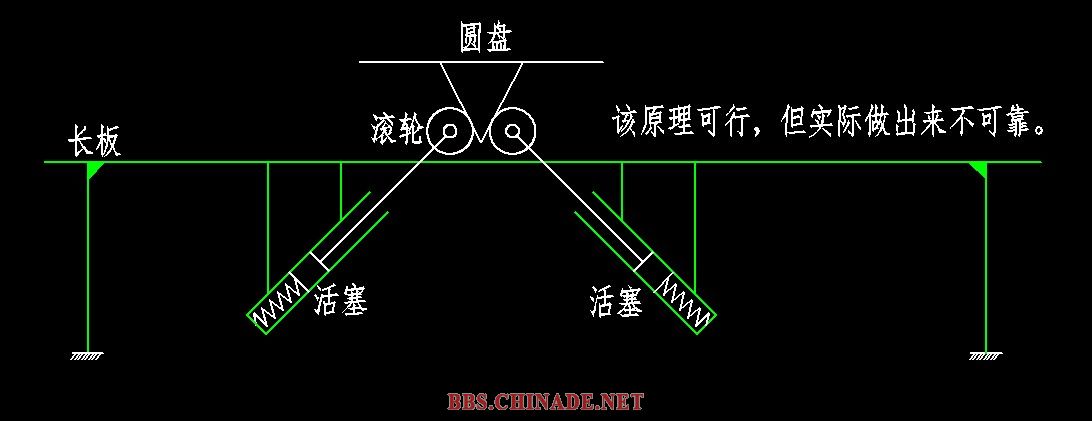

我看了一下楼主的意思，画了两张原理图，不知道是否正确。

小飞象 · 发表于 2010-3-18 14:34:04

回复 5# jxysy

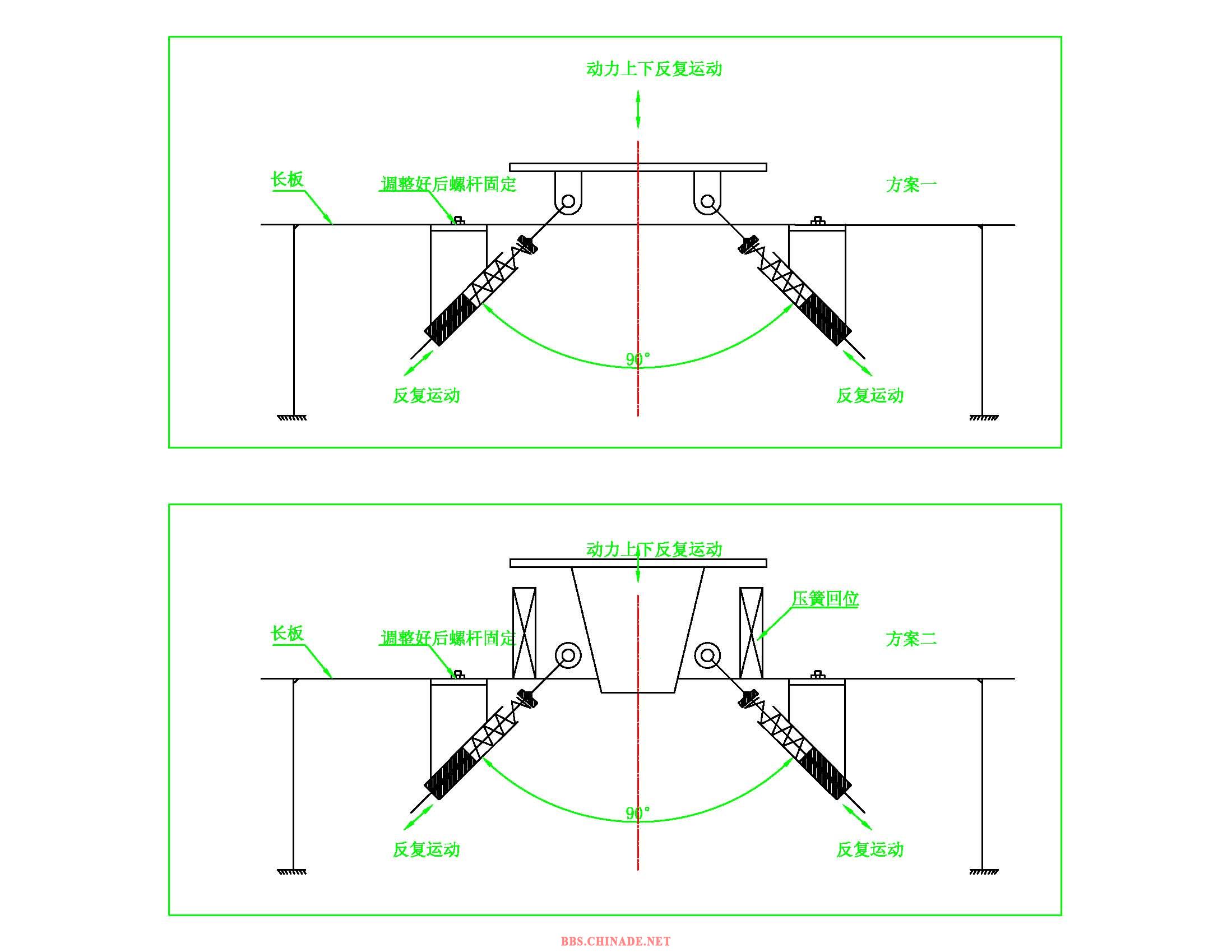

谢谢你给我做的分板，我想是和下面的那种差不多吧！我做了一个示意图，严格来说应是这样的，请给我看看那个方案好，并可行？谢谢！

lindeijun · 发表于 2010-3-31 20:19:01

可以的！！！！

zxm3704127 · 发表于 2011-6-30 21:47:51

不错啊，多讨论也许会有更好的方案
