IGS四边尖点构面，新年再尽微薄之力

m6sl · 发表于 2010-2-10 14:11:04

本帖最后由 m6sl 于 2010-2-10 19:18 编辑

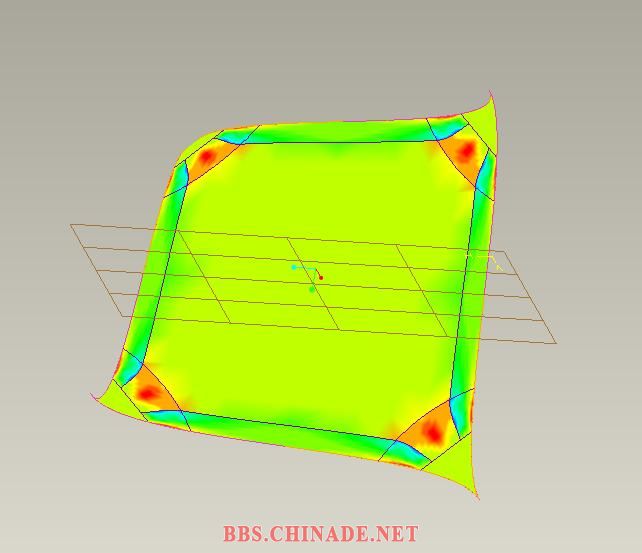

这道题看起来简单，但是难度却不小，主要是尖点收敛问题，，曲面形状走向一致问题，很难把握！
因为网速问题，传不上来，故在18楼补上，Prt和IGS文件在18楼，欢迎下载。

m6sl · 发表于 2010-2-10 14:25:23

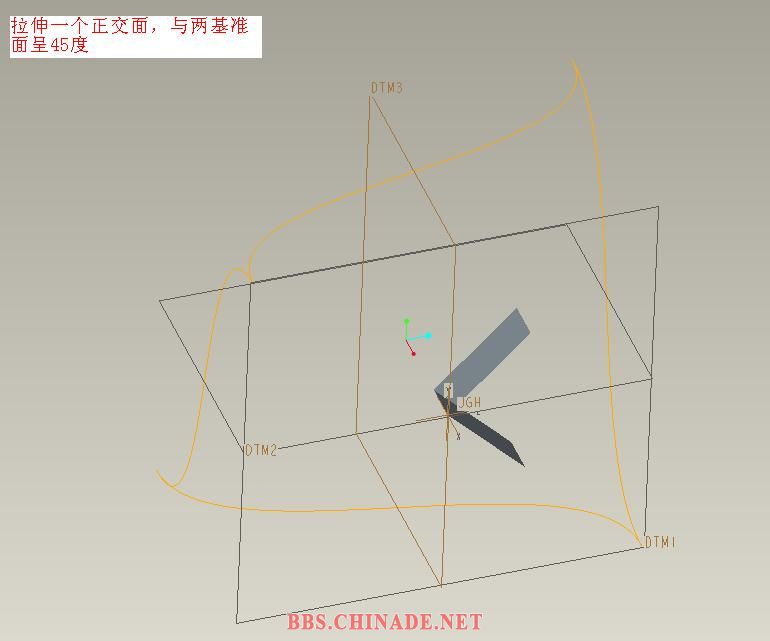

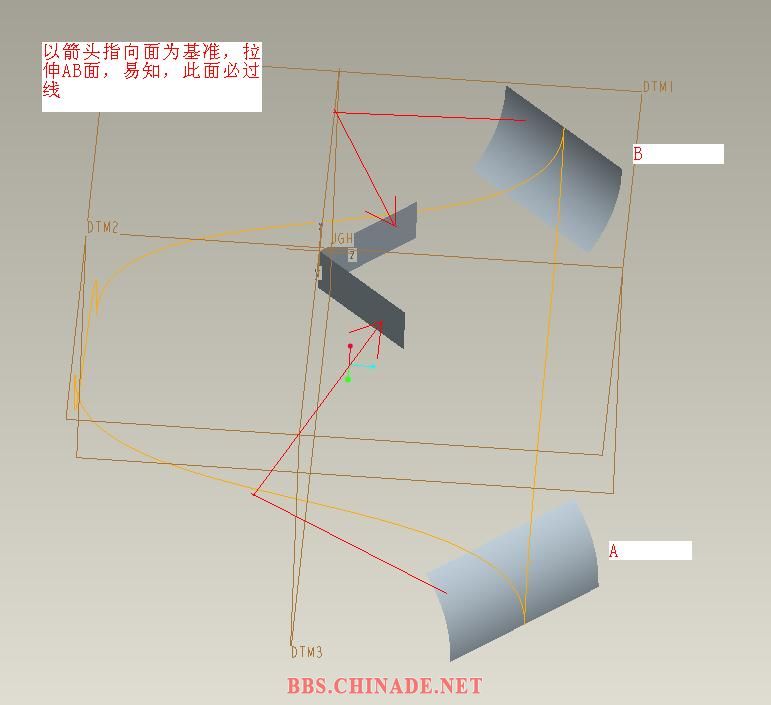

拉伸一个正交曲面,与两基准面呈45度


m6sl · 发表于 2010-2-10 14:26:52

继续拉伸

m6sl · 发表于 2010-2-10 14:27:46

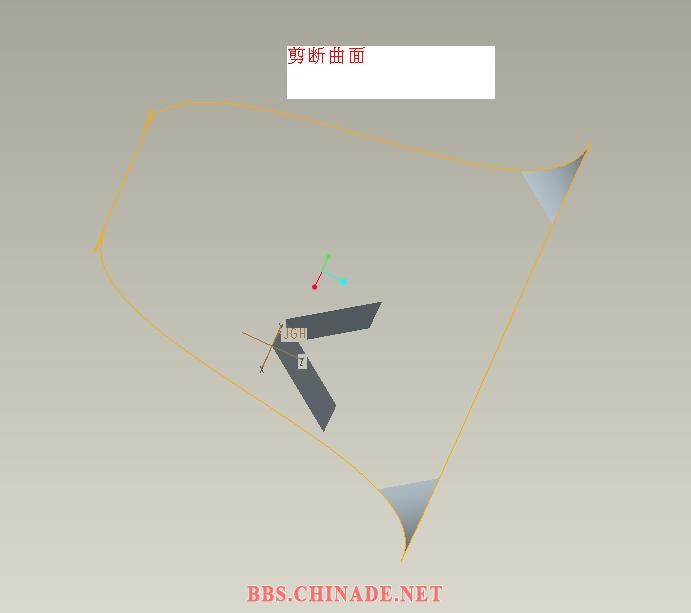

曲面剪断

m6sl · 发表于 2010-2-10 14:29:37

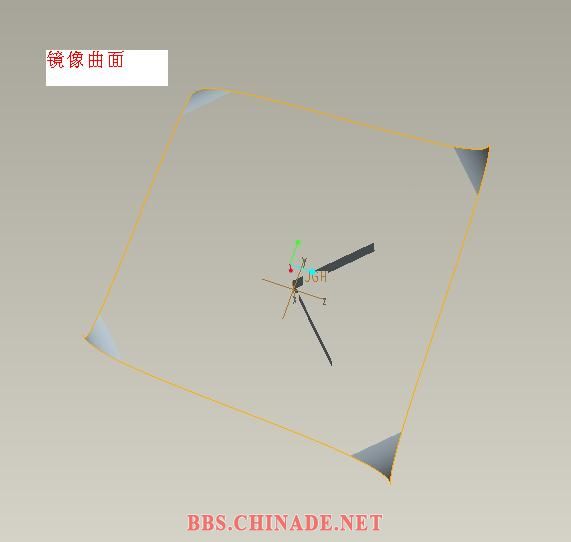

镜像，曲面

m6sl · 发表于 2010-2-10 14:30:57

本帖最后由 m6sl 于 2010-2-10 14:46 编辑

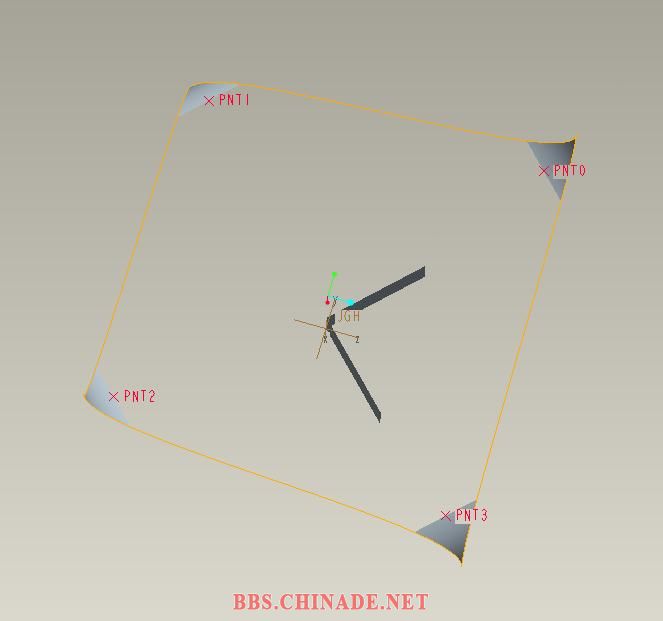

建立基准点，偏移0.5

m6sl · 发表于 2010-2-10 14:36:15

本帖最后由 m6sl 于 2010-2-10 14:58 编辑

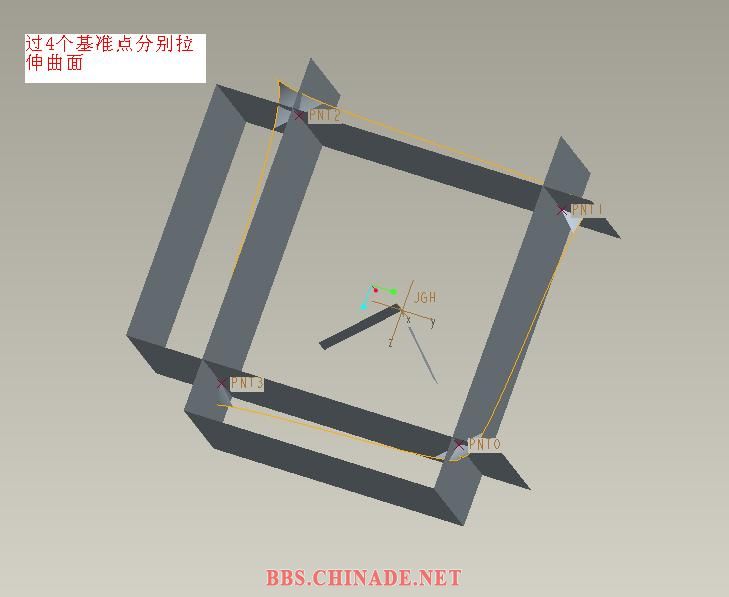

过点拉伸曲面

m6sl · 发表于 2010-2-10 14:36:52

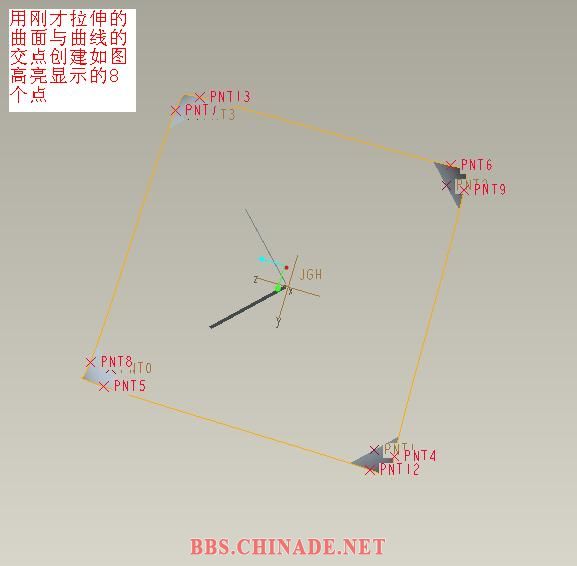

线面结交建立点

m6sl · 发表于 2010-2-10 14:37:47

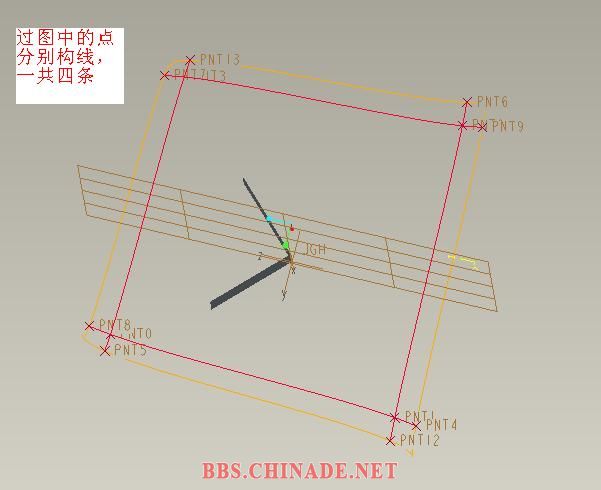

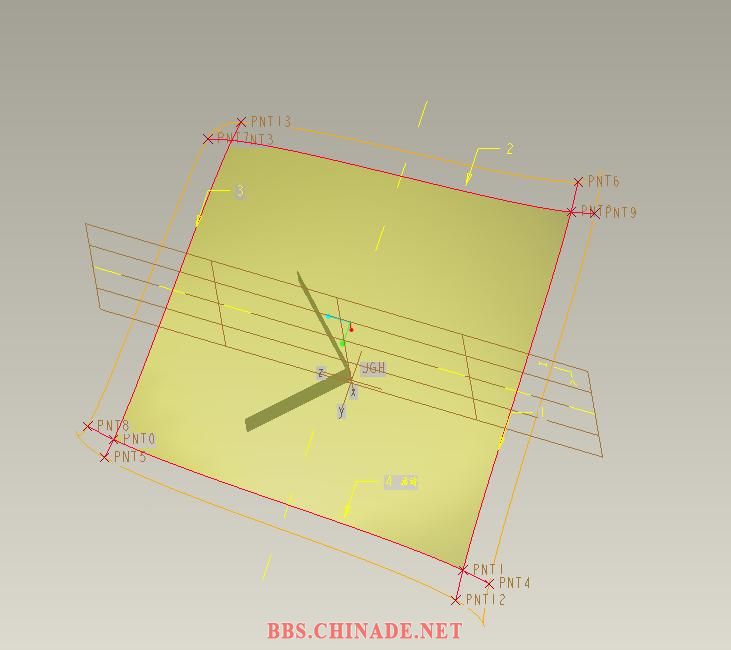

过点建立这4跟曲线

m6sl · 发表于 2010-2-10 14:39:04

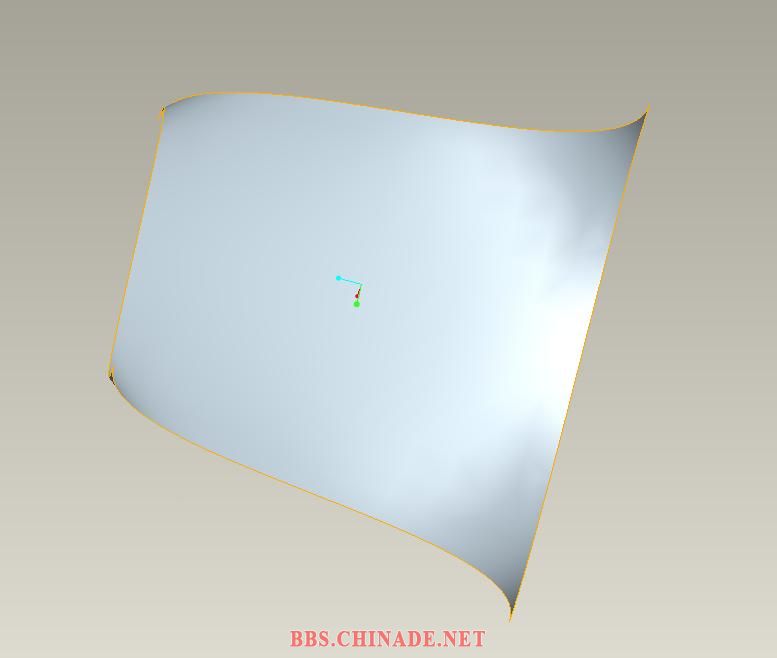

用ISDX 边界曲面或者边界混合构面
