请教大家，这个零件如何测量尺寸？

cikie · 发表于 2010-1-25 11:28:10

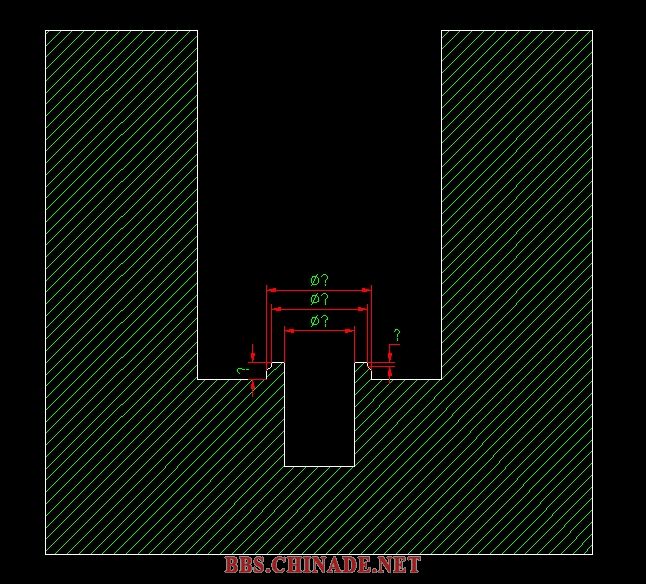

本人现在需要绘制此零件的图纸，手头上只有游标卡尺和钢尺，可是卡尺不能伸进去测量直径，还有，那个台阶的高度，用卡尺测量，误差会不会比较大？如果用高度尺测量，也伸不进去，在这里，请教各位，有什么办法或者用什么测量工具，可以准确测出如图所示的每个问号的尺寸？

惠州表业 · 发表于 2010-1-25 12:10:18

和楼主一起等待答案！
参与讨论者，奖励华币，提供有效思路，加倍奖励！

yyxin · 发表于 2010-1-25 12:29:43

用孔规。

huangyi93939 · 发表于 2010-1-25 14:42:33

高度尺可以测啊我们以前测的时候就是用加长测针可以伸进去那孔可以用孔规或二，三次元

cikie · 发表于 2010-1-25 15:21:14

回复 4# huangyi93939

请问二三次元是什么？

dalei · 发表于 2010-1-25 16:57:46

可以使用外圆卡规测量外圆尺寸。

飞龙 · 发表于 2010-1-25 19:43:25

解剖

cikie · 发表于 2010-1-26 09:22:24

解剖
中华设计在线发表于 2010-1-25 19:43

解剖，是一种方法，有没有不破坏此零件的前提下，用什么量具或方法测量呢?

yuegui12 · 发表于 2010-1-26 09:40:38

这种零件一般都用投影仪来测了。如过没有投影仪那么就要做专门检验用的专用量具了。

tengteng10000 · 发表于 2010-1-26 14:03:33

就如楼上所言``投影仪~~~误差在0.005内
