锯齿状看图造型

tiantangyu · 发表于 2010-1-10 10:36:13

这样的形状如何画？急，那位高手出下招

qgrmdtj · 发表于 2010-1-10 11:36:54

本帖最后由 qgrmdtj 于 2010-1-10 16:39 编辑

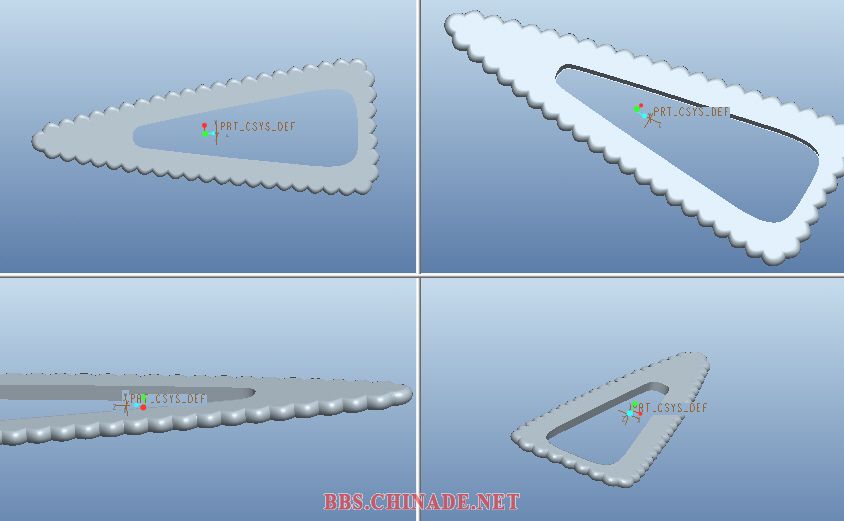

看不清！！！只是樣子，不知道对不对

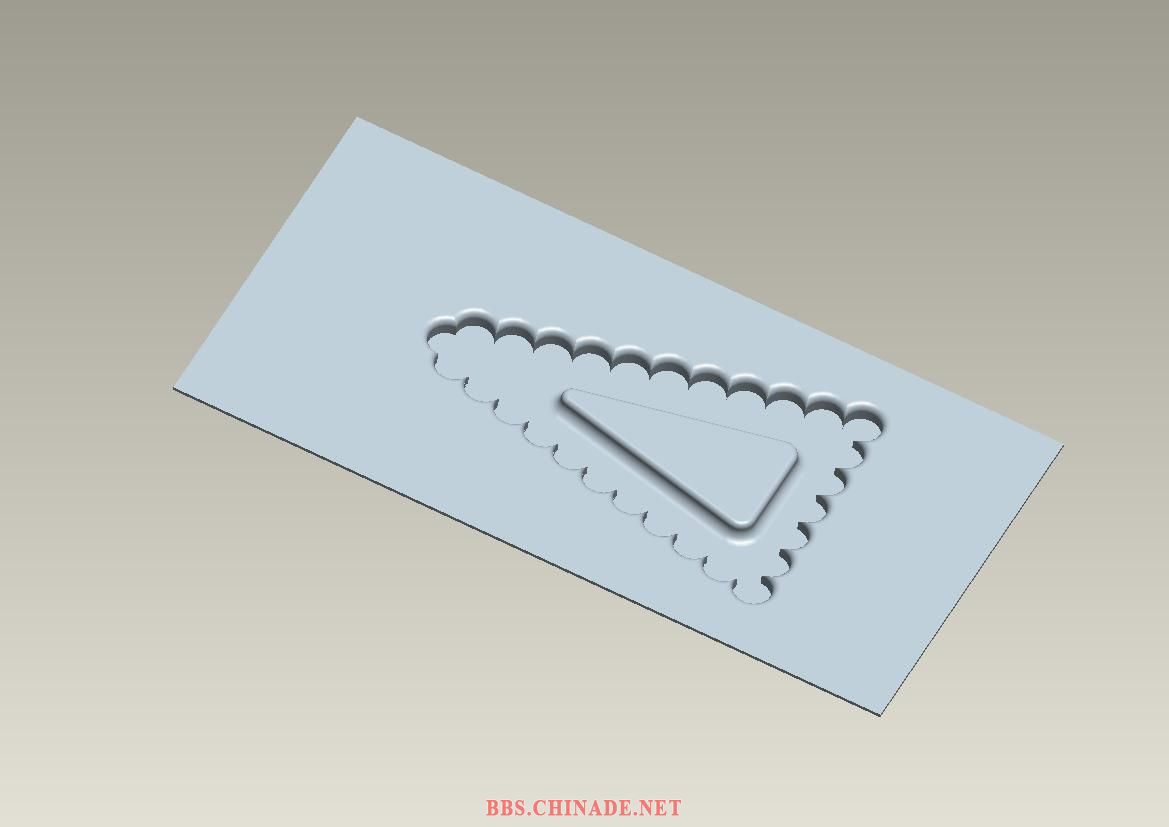

hepingzlh · 发表于 2010-1-10 14:14:13

tiantangyu · 发表于 2010-1-10 14:54:50

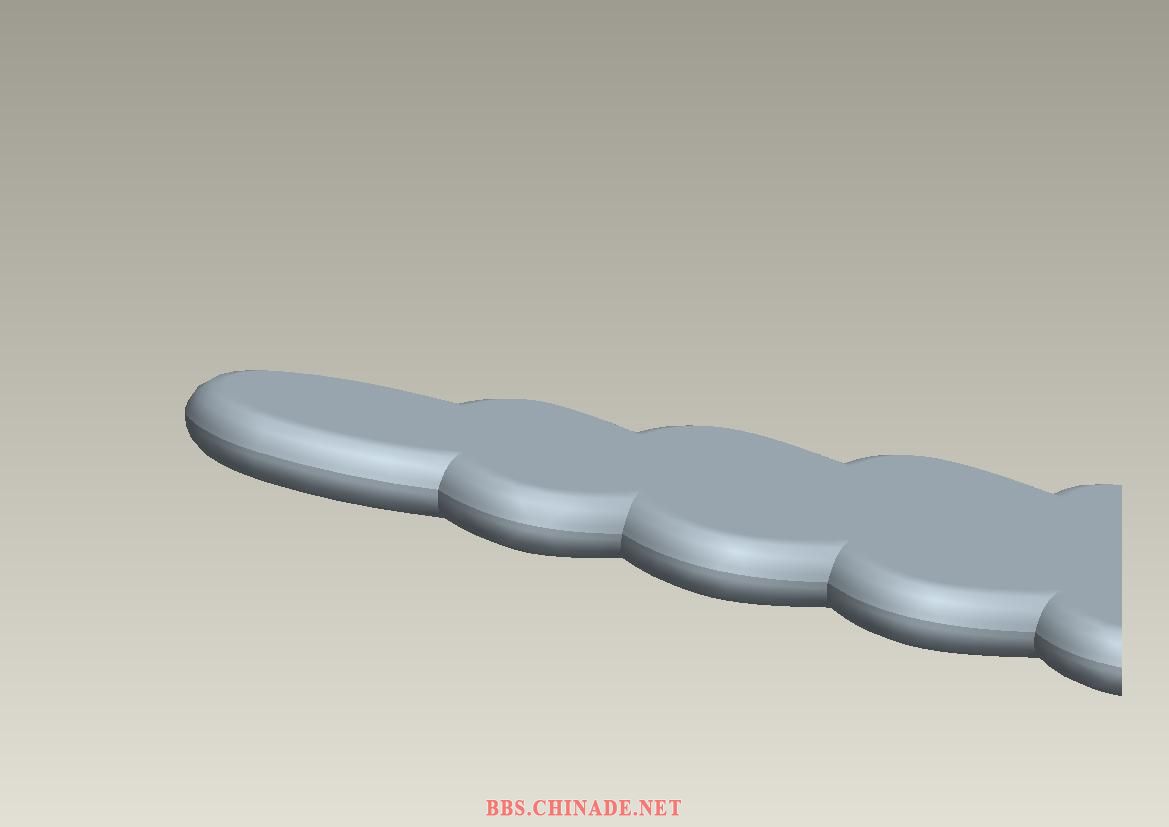

不像[截面大概是这样，我是直接倒圆角的，所以看起来跟上图不一样

tiantangyu · 发表于 2010-1-10 14:56:01

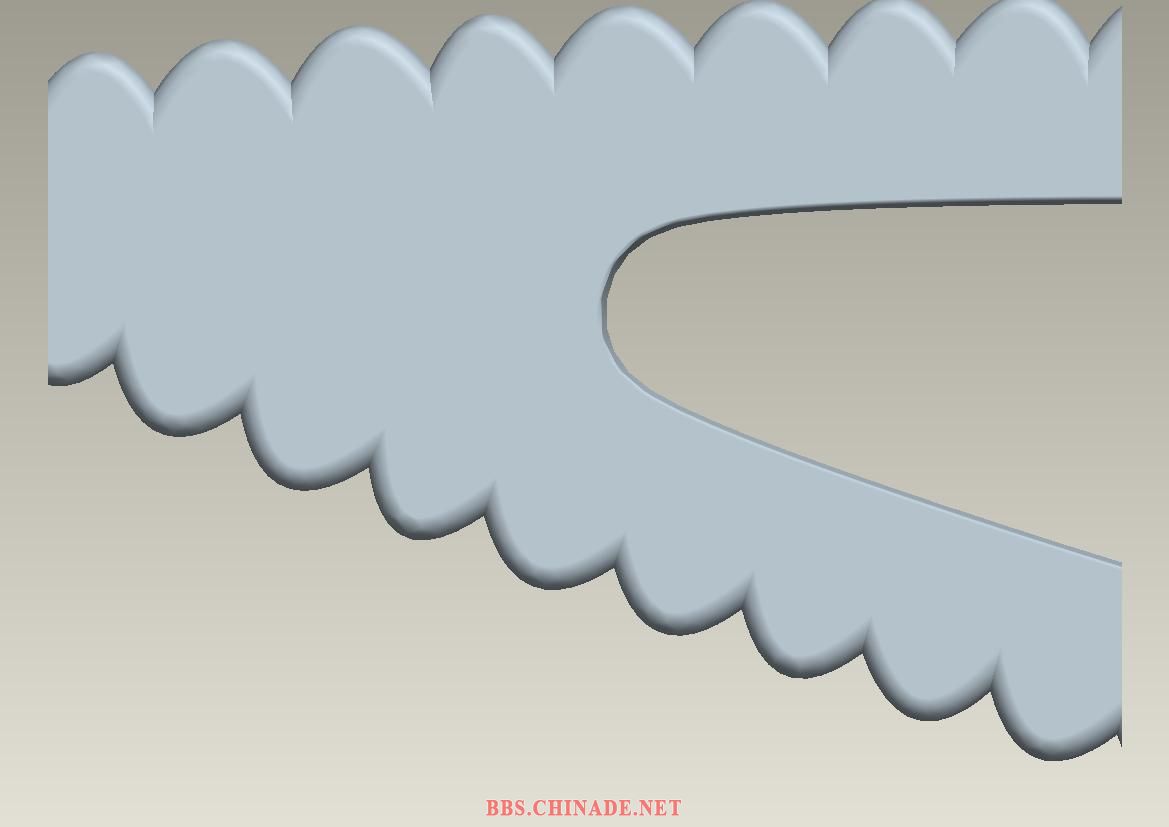

这个是上视图。而且每个齿都是一样的，不知道怎么画！

tiantangyu · 发表于 2010-1-10 14:57:15

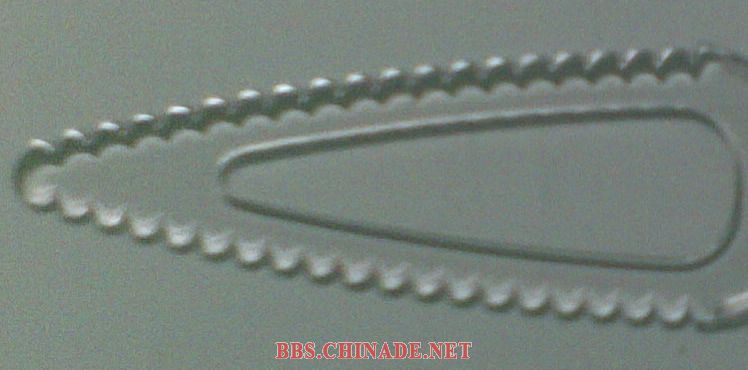

忘了说明。零件是透明的，我是放在办公桌上照的像

wanzyl · 发表于 2010-1-10 15:28:42

:dizzy:不懂

tiantangyu · 发表于 2010-1-10 17:09:20

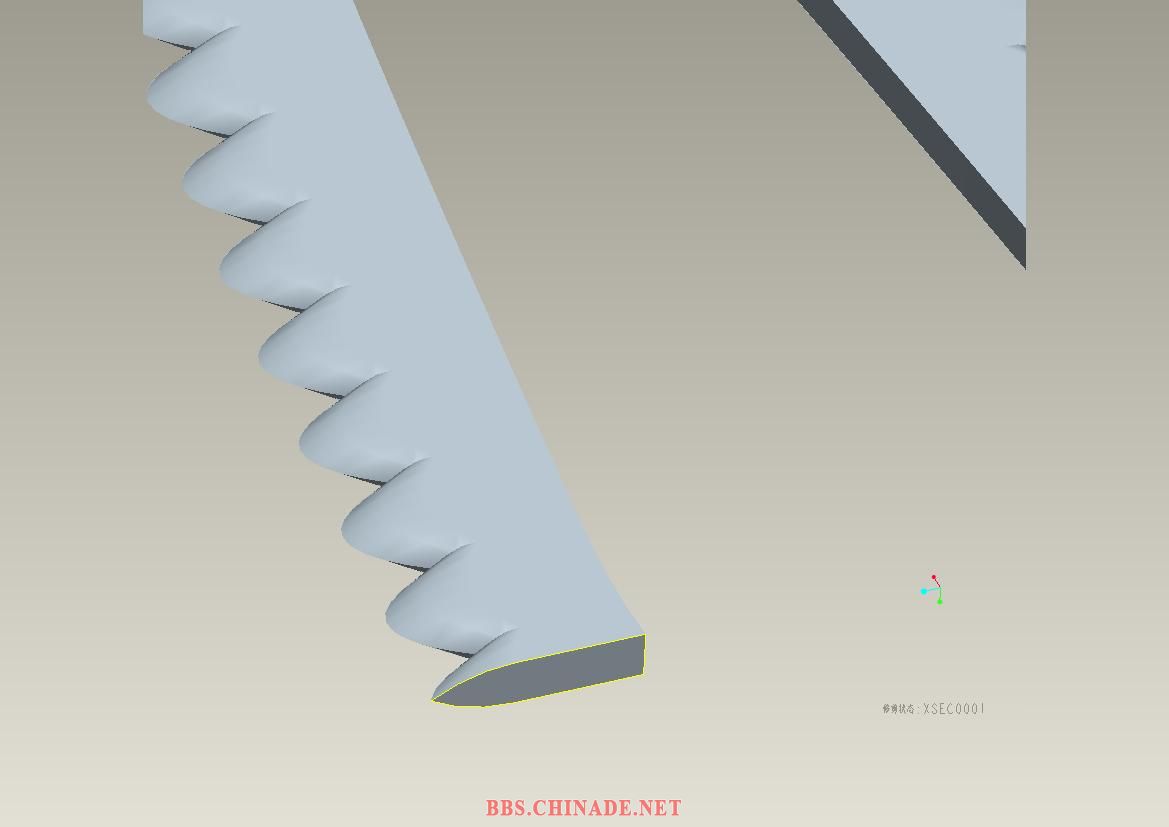

大概是这样子了。请教了一位朋友，可惜版本不一样。我的3.0的看不了他的步骤，据说是一个个面画的，不知道还有没有更简便的方法！

yyxin · 发表于 2010-1-10 17:54:35

这个很简单的东西。

jackyyang · 发表于 2016-4-7 18:36:35

好东东啊，谢谢楼主分享，谢谢咯，学习学习
