[求助] 请大家看看这个用钣金怎么做

[复制链接]
发表于 2009-10-15 19:47:57 | 显示全部楼层 |阅读模式

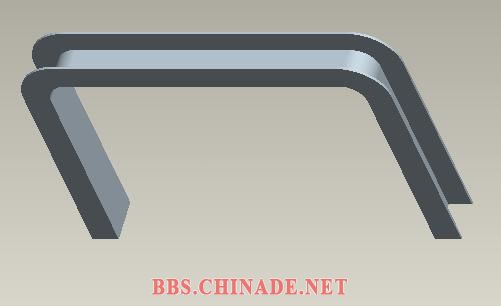

这个是我用实体做好外形,再转换成钣金件,但要是直接在钣金件里用命令做,怎么也做不出来.我用的是PRO4.0,钣金件里没有扫描,只能扫描成曲面,曲面如何转换为钣金件也不知如何操作,请大家指教.
发表于 2009-10-16 08:31:22 | 显示全部楼层
本帖最后由 xiecanyanb 于 2009-10-16 08:32 编辑

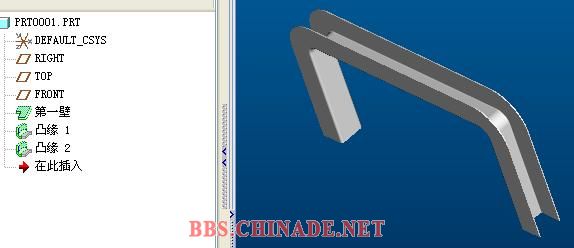

先拉伸第一壁,再创建法兰壁就可以了,在选附着边时,按住CTRL键选取边链即可
发表于 2009-10-16 08:41:36 | 显示全部楼层
也可以用扫描再加厚嘛
 楼主| 发表于 2009-10-16 21:26:18 | 显示全部楼层
非常感谢,我刚才做了一遍也可以了,最开始没想明白先做拿个特征好,以前首先做个直段的C型槽,然后用法兰特征,结果总也做不了,现在这样一做果然很简单呀.
发表于 2009-10-26 21:54:25 | 显示全部楼层
如果可以焊的话就好办啦,弧位焊接
发表于 2009-11-6 15:56:49 | 显示全部楼层
请问如何对它进行展平呢?
发表于 2009-11-7 09:43:29 | 显示全部楼层
哈哈,我想你应该是刚接触钣金模块吧,呵呵
