尺寸旋转阵列

gdldchen · 发表于 2009-10-13 22:25:58

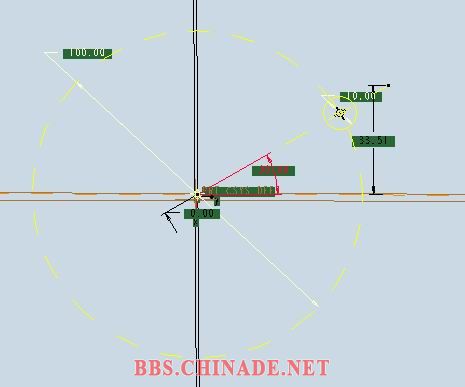

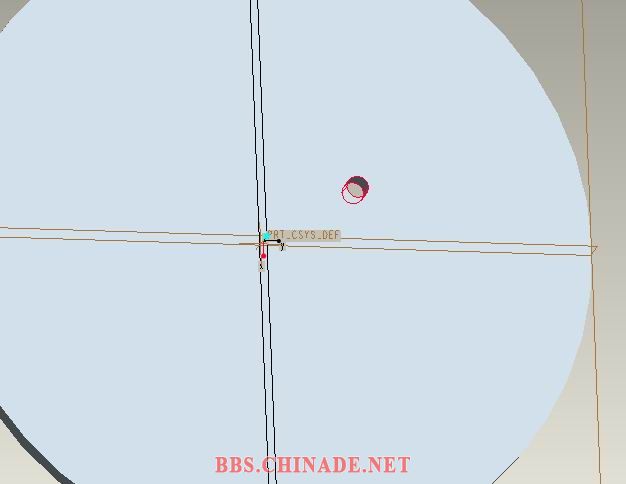

我想用“尺寸”旋转阵列这个小圆，但就是不行，不知那里做错阵列不出来，是我的角度标的有问题吗？
我的是2.0的
我只想用“尺寸”阵列，轴的就不用了

yyxin · 发表于 2009-10-14 08:18:37

有问题。标注尺寸有问题。

qgrmdtj · 发表于 2009-10-14 10:50:47

上个prt，我帮你试试

linyj20 · 发表于 2009-10-14 22:49:35

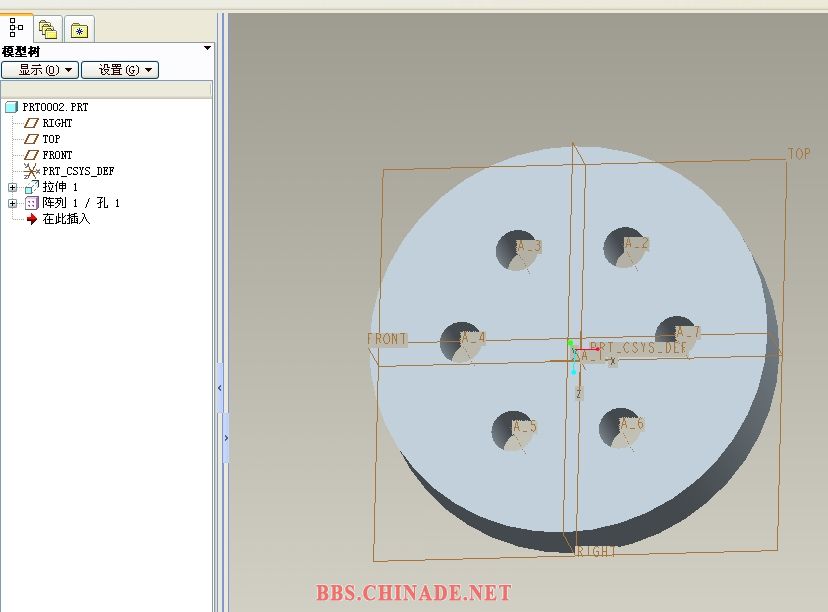

做了个视频，你看下是不是可以帮上你

xiaofeng_jj · 发表于 2009-10-15 10:54:43

笨兔 · 发表于 2009-10-15 15:10:13

从图上看，是你小圆的径向中心线标注了高度尺寸10，使小圆位置受到约束，请改标注为径向长度尺寸就可以啦。
