[求助] 包圆端子的展开

发表于 2009-9-23 10:21:22 | 显示全部楼层 |阅读模式

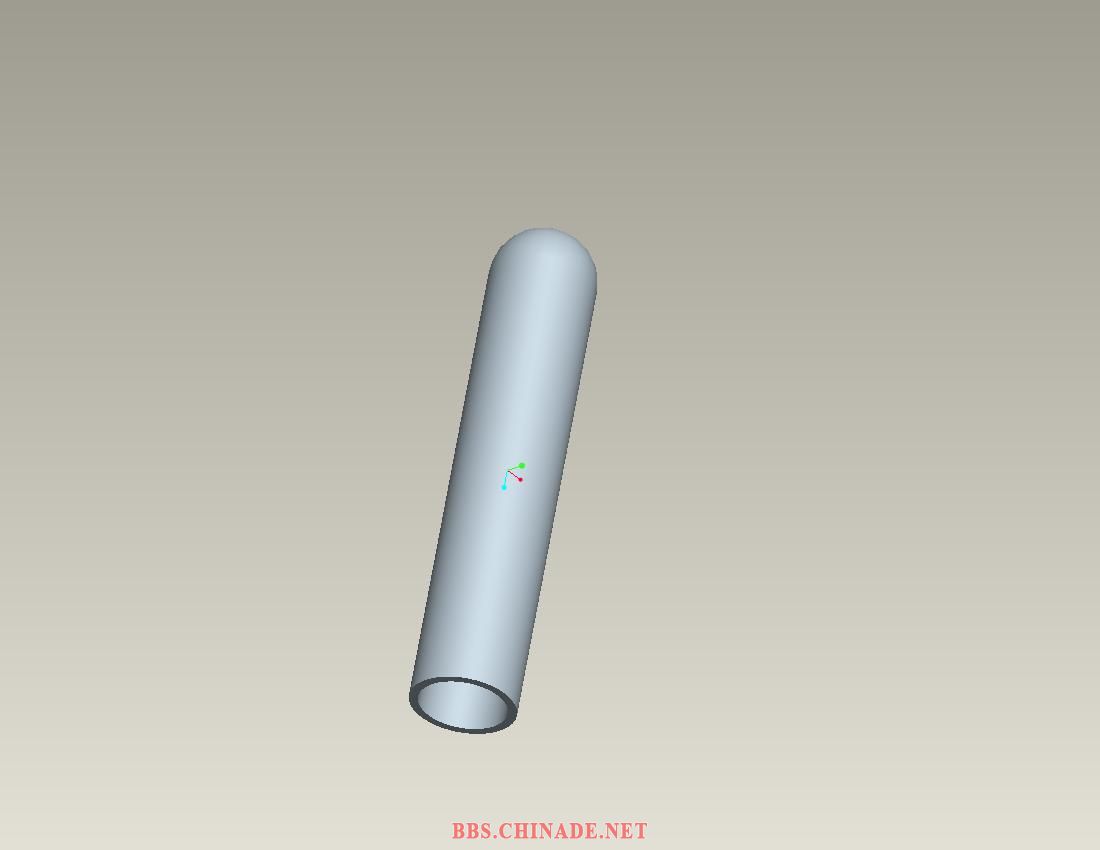

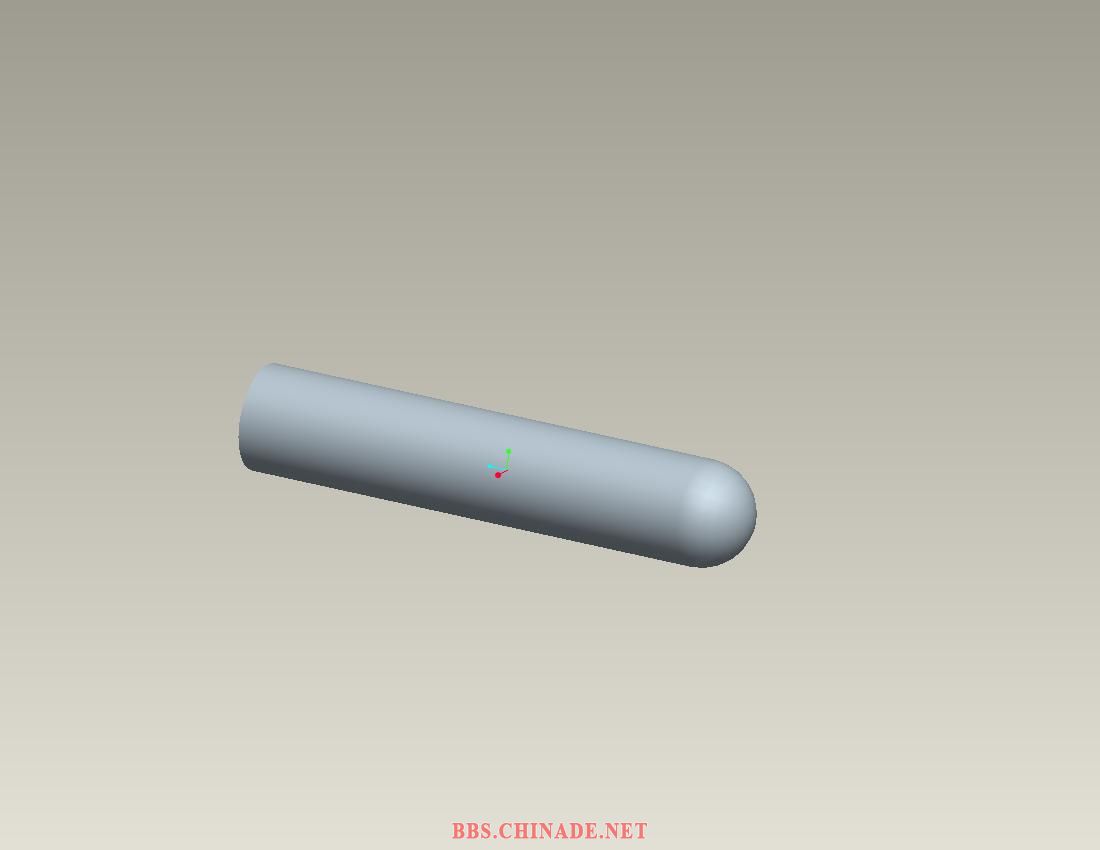

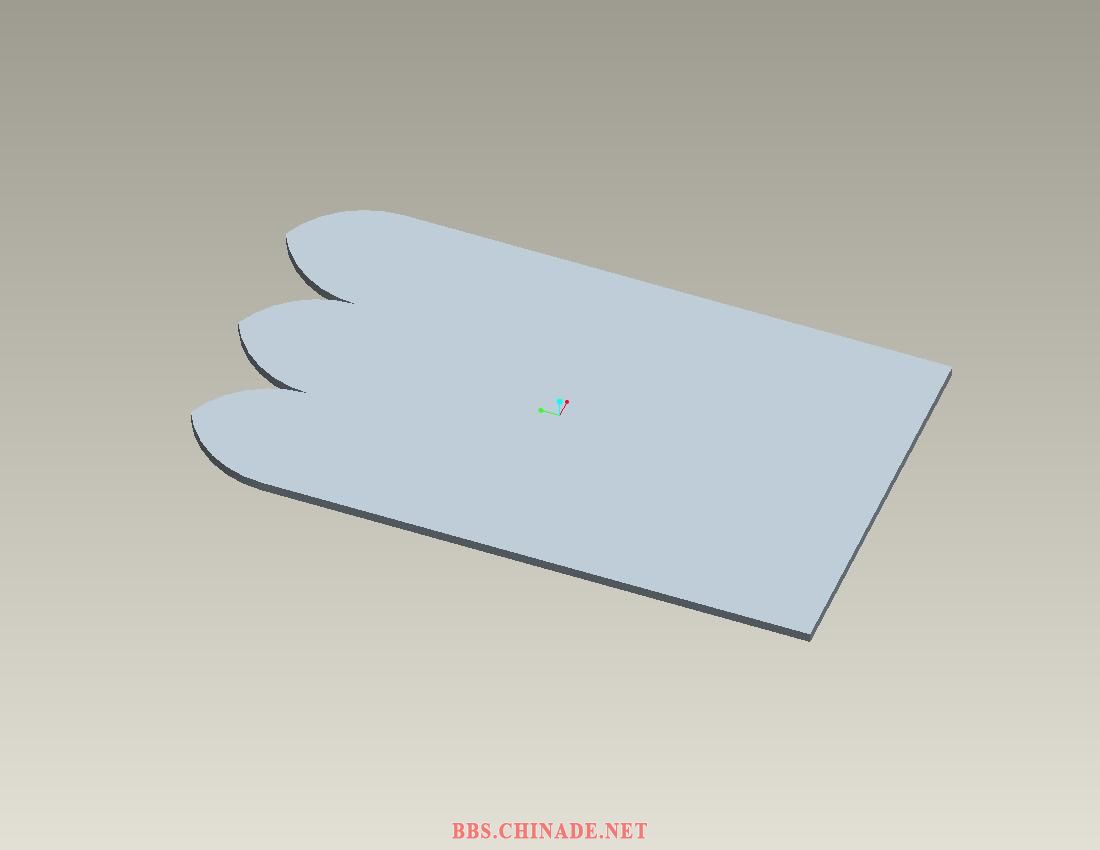

谁可以将PART5展开如图PART3所示的样子,帮下忙,谢谢先了!!!

prt0005.prt.rar

71.98 KB, 下载次数: 9, 下载积分: 华币 -1

回复

使用道具举报

发表于 2009-9-23 11:41:22 | 显示全部楼层

期待高手出招

回复支持反对

使用道具举报

发表于 2009-9-23 21:10:44 | 显示全部楼层

这样子是暂不开的，不合实际规律，生产中没有这个样子

回复支持反对

使用道具举报

楼主| 发表于 2009-9-23 22:05:29 | 显示全部楼层

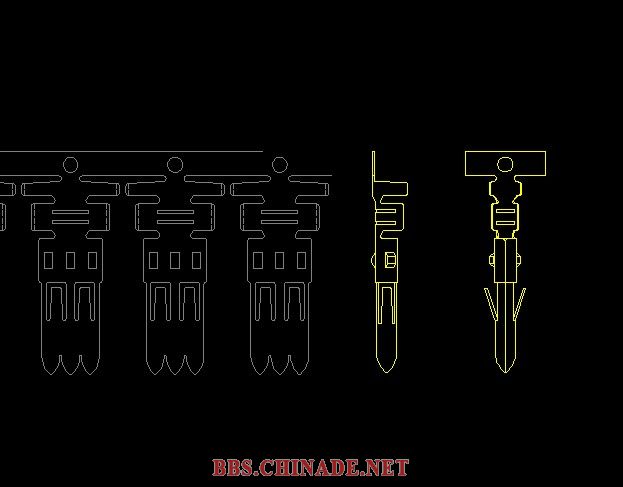

我们生产的包圆公端都是这样的,只是头部稍尖点

回复支持反对

使用道具举报

楼主| 发表于 2009-9-23 22:08:47 | 显示全部楼层

3楼的兄弟,按上面的图面可以展开吗?

回复支持反对

使用道具举报

楼主| 发表于 2009-9-24 08:59:58 | 显示全部楼层

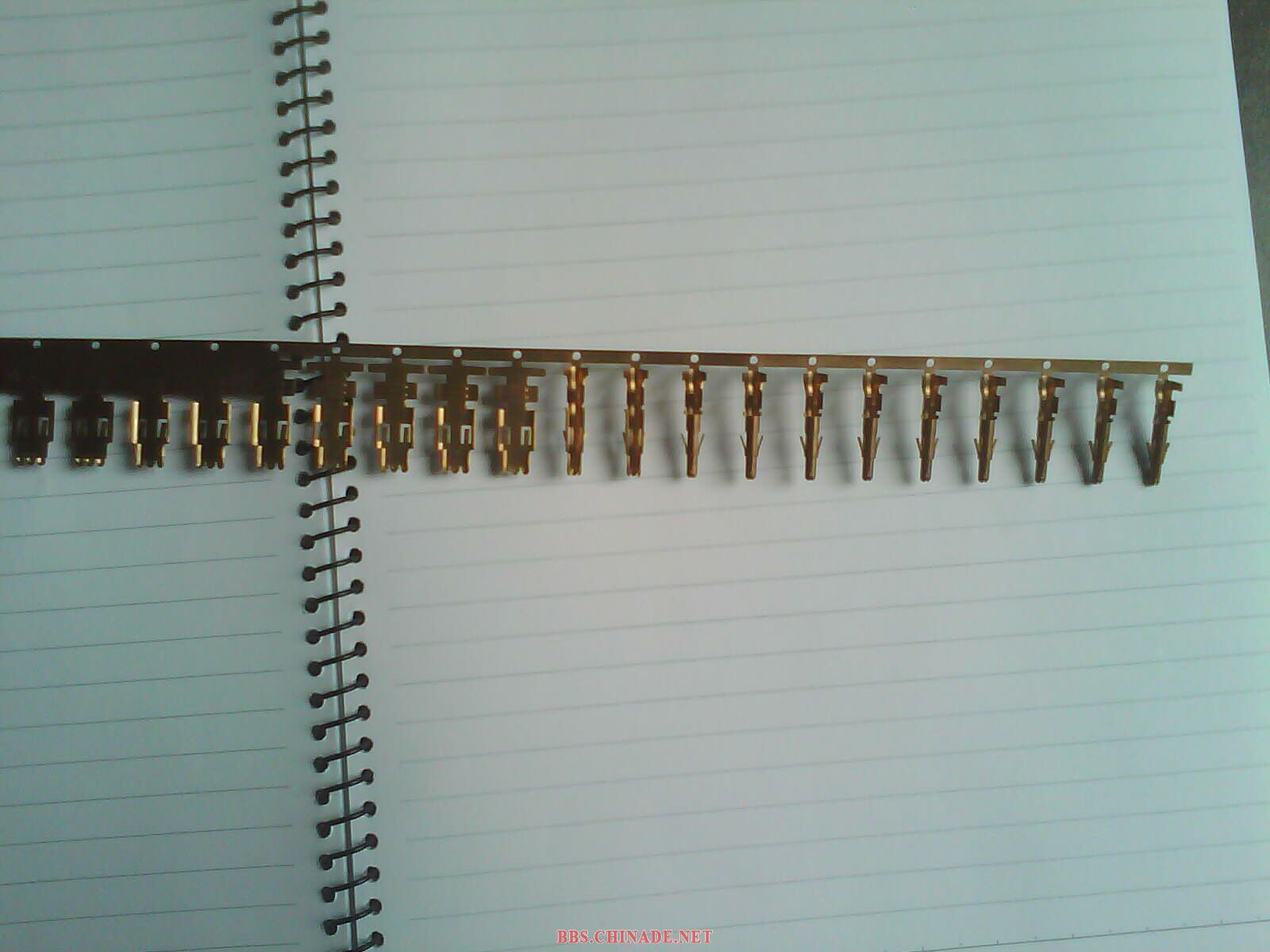

实物图片....


回复支持反对

使用道具举报

楼主| 发表于 2009-10-14 21:21:25 | 显示全部楼层

高手哇............你在哪里????????????

回复支持反对

使用道具举报
