扫描阵列练习:绳子

[复制链接]
发表于 2009-9-13 16:12:26 | 显示全部楼层 |阅读模式
本帖最后由 tytss 于 2009-9-14 14:20 编辑

01为任意曲线,以此作绳子(资料为2.0版本)
01_ok为做好但不是最好的绳子,供版主参考(2.0版本)

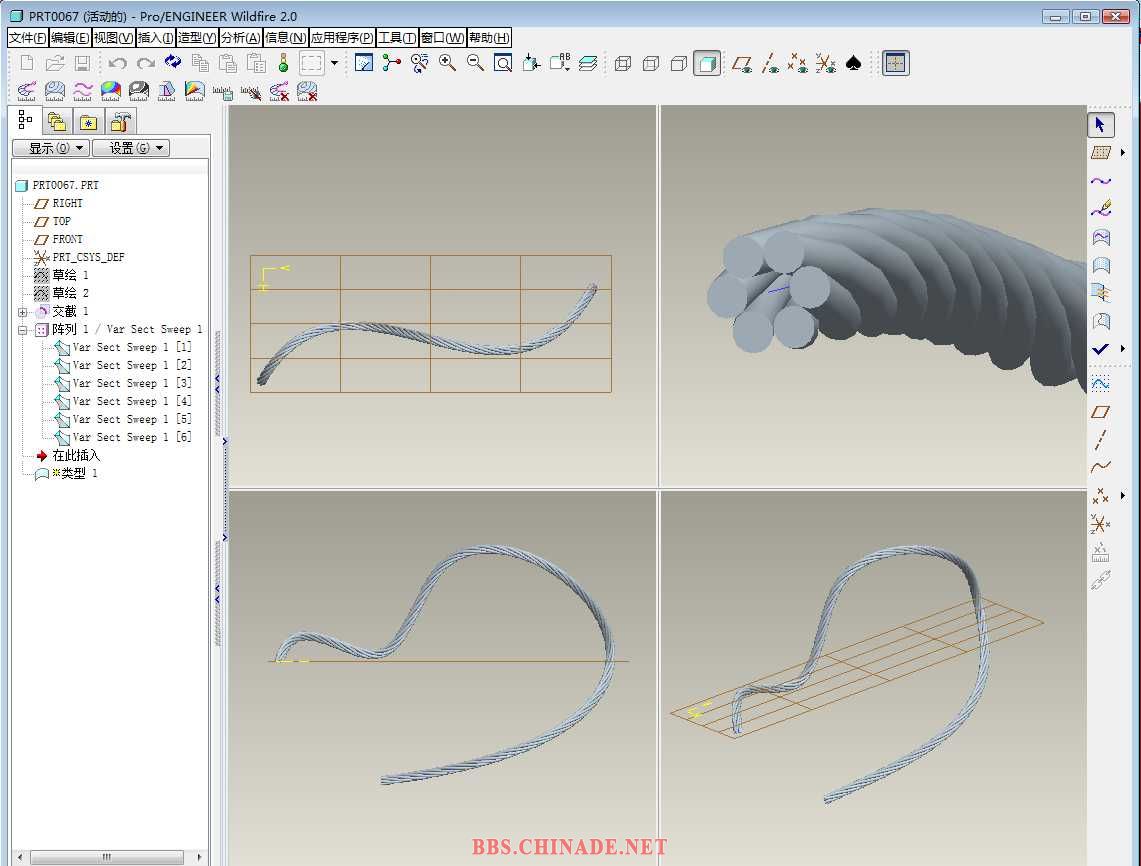

图片为观察视图。
建议设为练习。

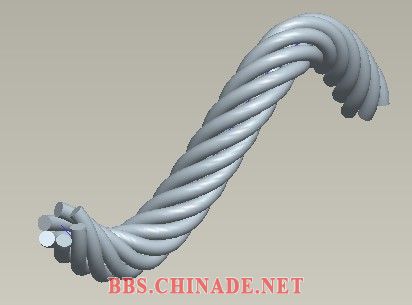

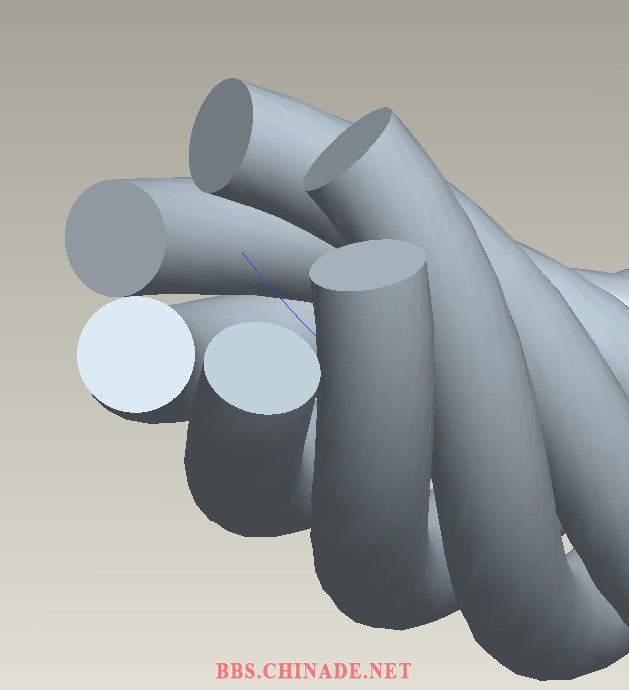

加大点难度:要求绳子断面各自垂直缠绕线

加大点难度:要求绳子断面各自垂直缠绕线

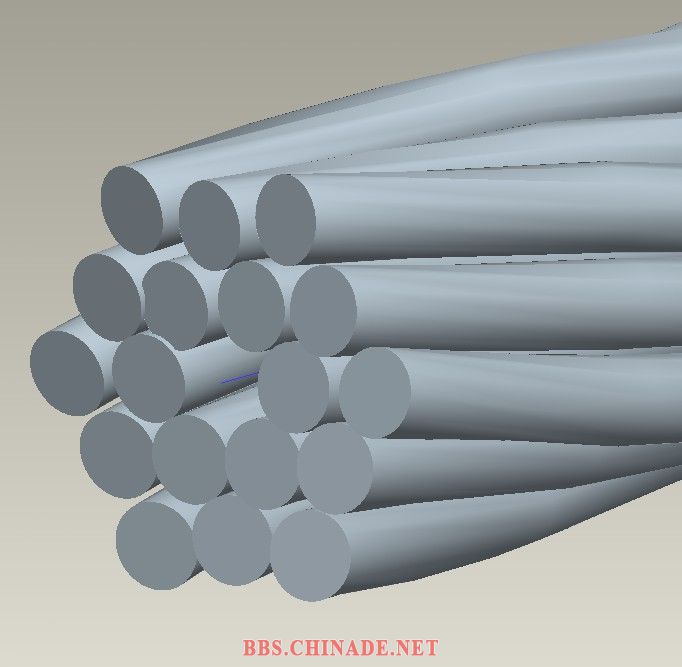

注意断面形状

注意断面形状

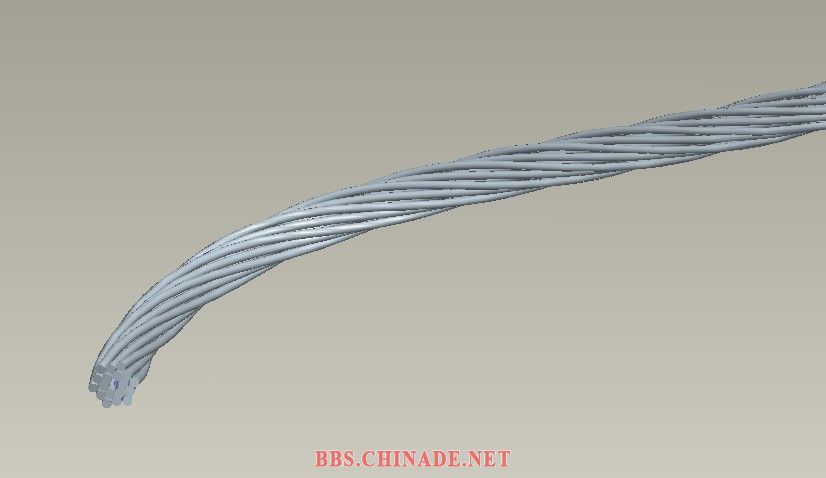

继续加难度

继续加难度

会用到关系阵列

会用到关系阵列

01.prt.rar

43.86 KB, 下载次数: 53, 下载积分: 华币 -1

01_ok.prt.rar

74.05 KB, 阅读权限: 150, 下载次数: 0, 下载积分: 华币 -1

发表于 2009-9-14 15:00:23 | 显示全部楼层
顶美女
回复 支持 0 反对 1

使用道具 举报

发表于 2009-9-13 16:18:25 | 显示全部楼层
试试看。
发表于 2009-9-13 21:45:34 | 显示全部楼层
这个绳子画的不错,楼主能出个教程吗?
发表于 2009-9-13 23:09:39 | 显示全部楼层
好东西
发表于 2009-9-13 23:10:00 | 显示全部楼层
谢楼主
发表于 2009-9-13 23:10:31 | 显示全部楼层
继续顶
 楼主| 发表于 2009-9-13 23:32:01 | 显示全部楼层
提示:其实不难,
1、注意阵列的参照获取
2、扫描时参数控制位置就好了。
发表于 2009-9-14 02:21:34 | 显示全部楼层
为什么要用阵列画?我觉得把简单的问题复杂化了!
不过加大了难度,是一种值得推荐的思路!
发表于 2009-9-14 02:22:04 | 显示全部楼层

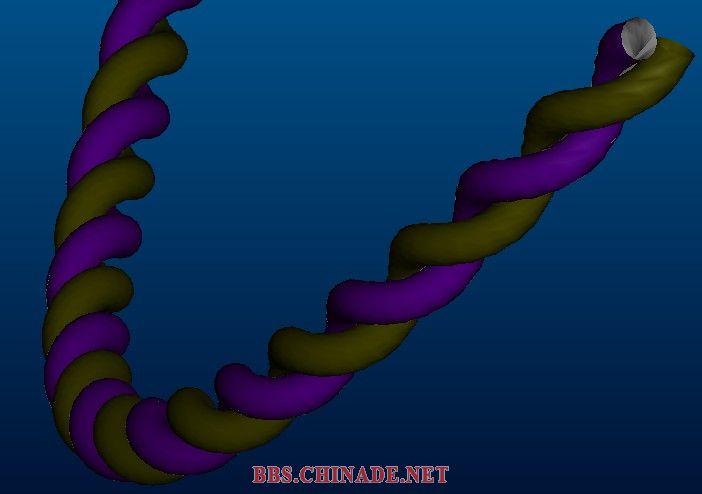

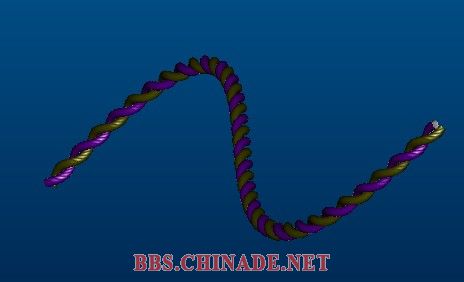

我想应该跟这个的原理有相似之处
发表于 2009-9-14 02:24:48 | 显示全部楼层
我觉得可以用vss画:先画出曲面,利用曲面的两条边扫描,这样做3次应该可以做的出来。个人的想法而已,自己还没有验证
