[建议] 镜相的交界处痕迹一般如何处理呢?

[复制链接]
发表于 2009-8-10 13:46:24 | 显示全部楼层 |阅读模式
看PRT,这个模型做1/8曲面后镜相完成,但是一般都会出现镜相交界处的痕迹

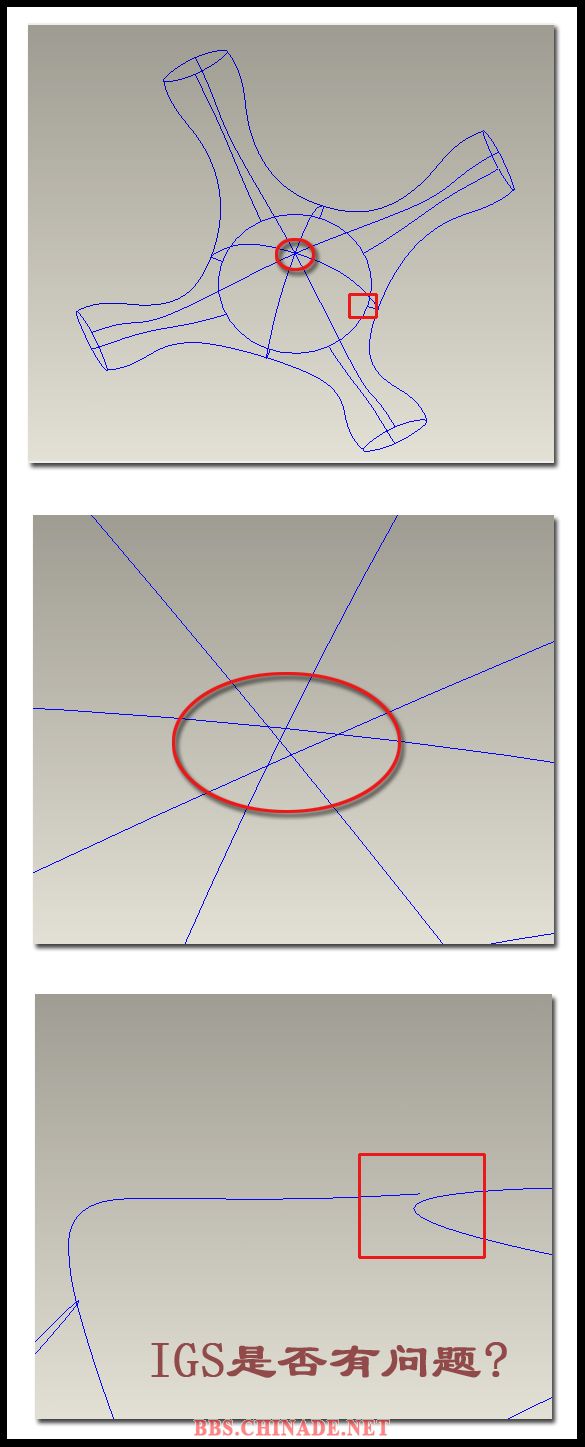

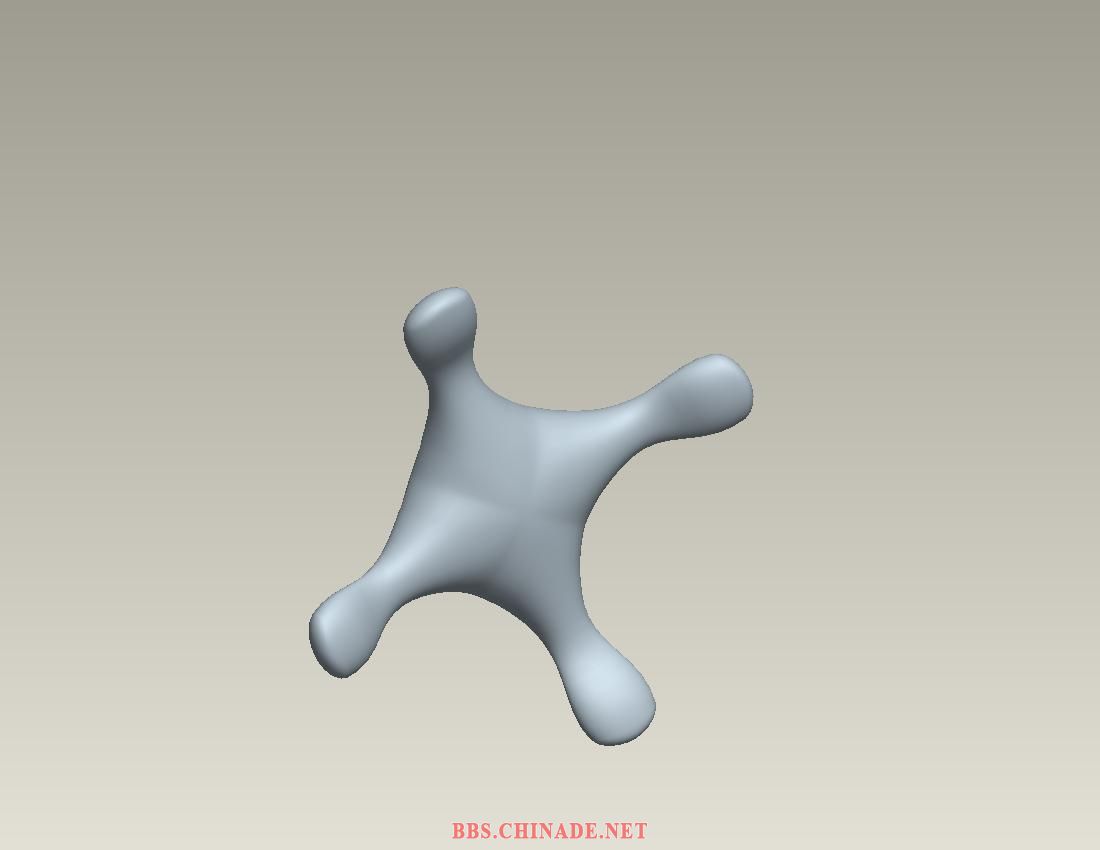

添加内部曲线后稍微好点,一般应如何处理才能消除痕迹线呢?谢谢 2.prt.rar (164.84 KB, 下载次数: 12) 2.jpg
发表于 2009-8-10 13:51:00 | 显示全部楼层
是没有调节好边界约束的后果...
发表于 2009-8-10 13:51:34 | 显示全部楼层
最好在做面得时候边界条件选择垂直中间的基准面  这样出来应该不会有一条痕
发表于 2009-8-10 13:51:41 | 显示全部楼层
呵呵,这个一般在边界条件下设置为垂直就行了
发表于 2009-8-10 13:53:57 | 显示全部楼层
其实有很多种手段,一种是设置垂直于面,自然达到相切,另外一种是拉升一个垂直平面,使其相切。还有一个是用ISDX曲面,只要构成边界曲面就能自然垂直
 楼主| 发表于 2009-8-10 13:56:09 | 显示全部楼层
谢谢各位的热心讨论,但是以上的方法我都试过,都是不行的,你们也可以在模型里试验一下,这些都是不行的,这些都是理论上的说法,和实际不同 5# m6sl
发表于 2009-8-10 14:13:53 | 显示全部楼层
你这个我打开看得到模型树,和曲线,但是看不到模型,我给你做做看
发表于 2009-8-10 14:15:10 | 显示全部楼层
6# zm123
你这个可能是设置和几何条件上有问题,导致曲面失败
发表于 2009-8-10 14:42:49 | 显示全部楼层
谢谢各位的热心讨论,但是以上的方法我都试过,都是不行的,你们也可以在模型里试验一下,这些都是不行的,这些都是理论上的说法,和实际不同 5# m6sl
zm123 发表于 2009-8-10 13:56


楼主说我们是纸上谈兵了,恳请斑竹设为加分题...
--好让大侠们出手让这个“不可能”成为“可能”...
