vss的(恒定法向)和(垂直与轨迹)的区别

zm123 · 发表于 2009-8-10 13:40:35

本帖最后由 zm123 于 2009-8-10 13:42 编辑

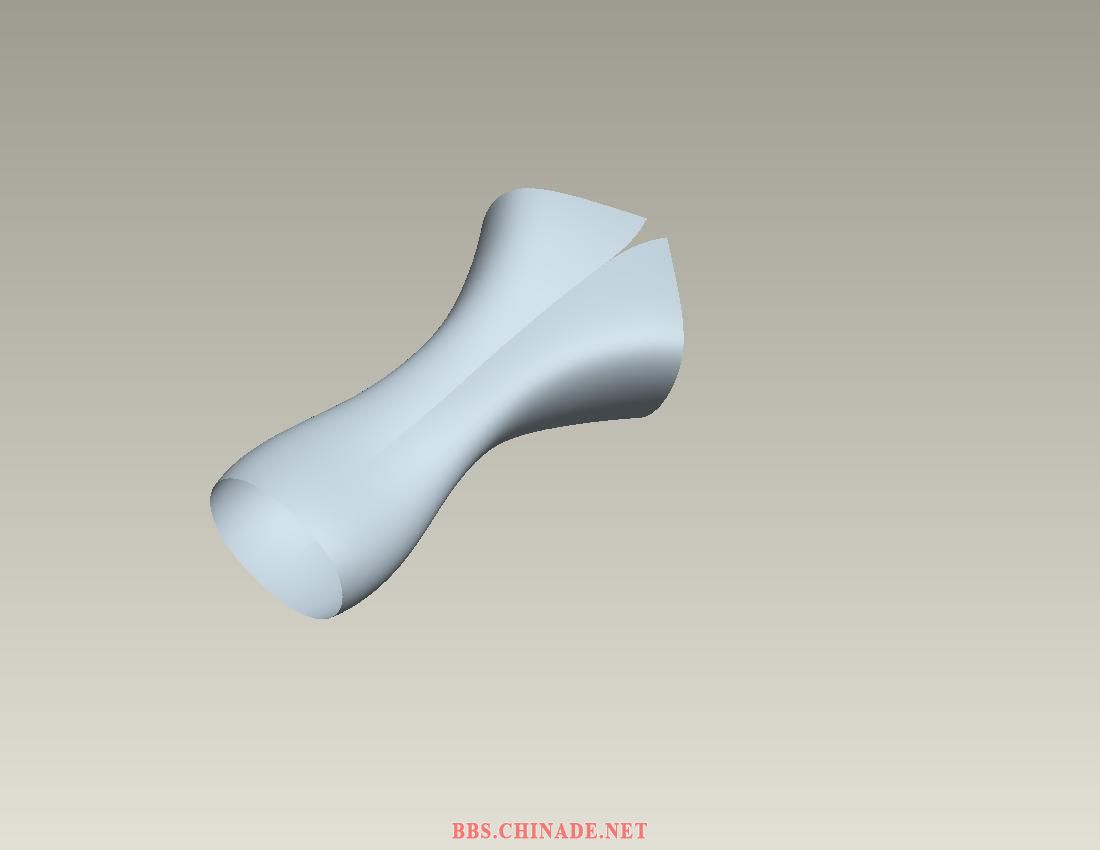

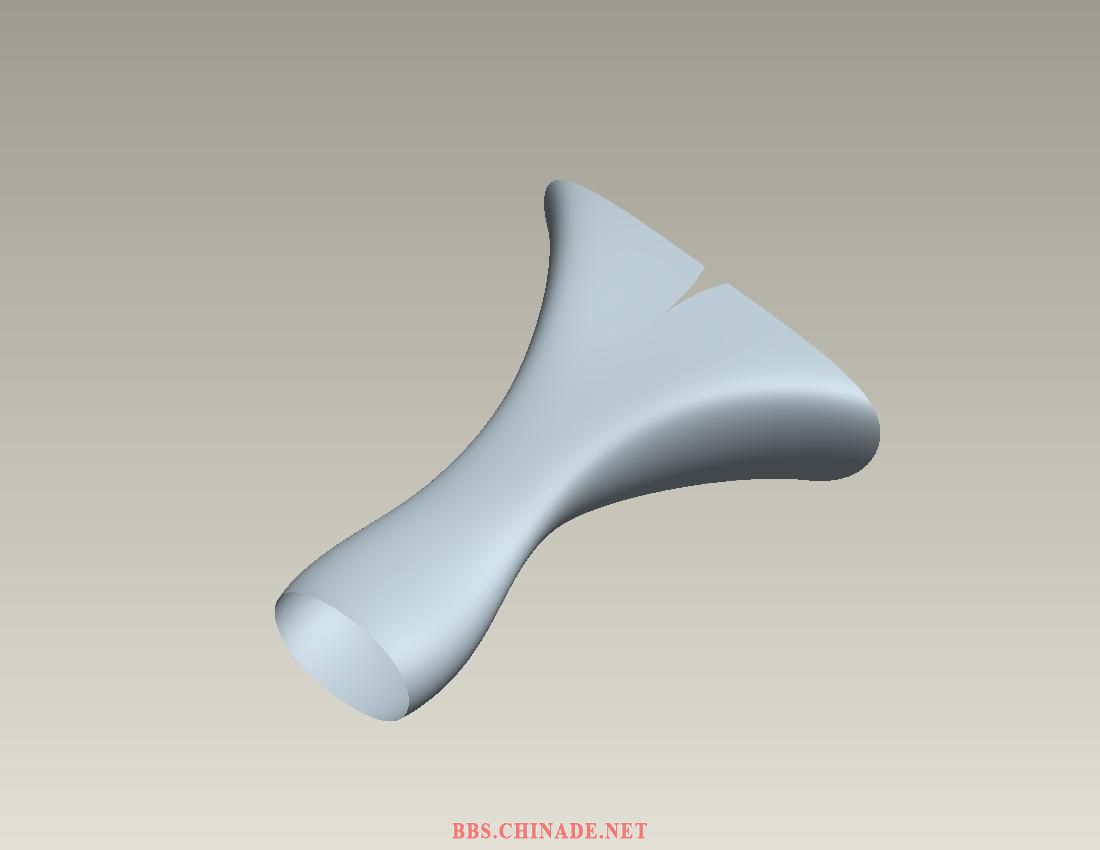

看PRT,为什么一个用恒定法向的VSS出面后镜相没有痕迹,而用垂直于轨迹的VSS
在镜相后有痕迹,这是

vss1.prt.rar (231.63 KB, 下载次数: 11)

vss2.prt.rar (271.61 KB, 下载次数: 5) 为什么呢?个人感觉两者效果应该相同才对啊?

liangshaoming · 发表于 2009-8-10 13:54:27

小白同问

zm123 · 发表于 2009-8-10 15:51:04

本帖最后由 zm123 于 2009-8-10 20:43 编辑

顶起来.. 顶2# liangshaoming

zm123 · 发表于 2009-8-10 20:44:23

顶...... 3# zm123

新手学走 · 发表于 2009-8-10 21:13:05

不明白是什么道理，请高手解答

zm123 · 发表于 2009-8-11 15:25:19

顶起来.... 5# 新手学走

liukui198511 · 发表于 2009-8-11 16:36:35

学习了
谢谢

zm123 · 发表于 2009-8-15 21:57:01

再顶一下.....

qgrmdtj · 发表于 2009-8-16 09:49:21

本帖最后由 qgrmdtj 于 2009-8-16 10:38 编辑

看看！

不理解下载求助的prt为什么还要扣分，版主这样做会不会不利于会员更多的参于解答啊？？？？？？？

tengteng10000 · 发表于 2009-8-16 10:41:03

这个当然出来的效果是不一样的
垂直于轨迹，指截面默认垂直于原点轨迹线进行扫描，此文件扫描过程中两边轨迹线尾部向外斜，所以出现镜像不顺的现象
恒定法向，指截面始终是平行于用户所指定的方向，平行于镜像平面，当然面就顺了
我没有下载文件看，从图片上看，应该是楼主在扫描时，缺少了中心的一条直线，如果在文件中心加一条直线，用以作为原点轨迹线，其它线作为辅助来扫描，应该两个曲面镜像后就一样的了。
但是，此曲面不建议扫描一半后再镜像，建议用整个曲面的线，同时扫描出整个曲面，这样就顺了
