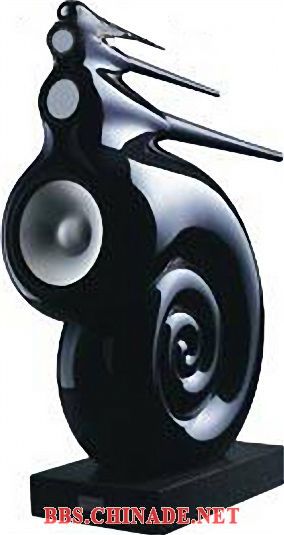

螺旋音响主体建模教程

老段 · 发表于 2009-7-20 09:23:58

原题地址：
螺旋音响主体建模+3分题7.20日截止
http://bbs.chinade.cc/viewthread.php?tid=61570&fromuid=23287

该题的难点有三个：
一、螺旋的方向是平的（这个以前大家已经做过）
二、截面由大至小变化
三、截面之间要完全相切（这一点可能很多人都是凑的数）
好下面就简单说一下做法

老段 · 发表于 2009-7-20 09:24:10

本帖最后由 djg1953 于 2009-7-20 09:54 编辑

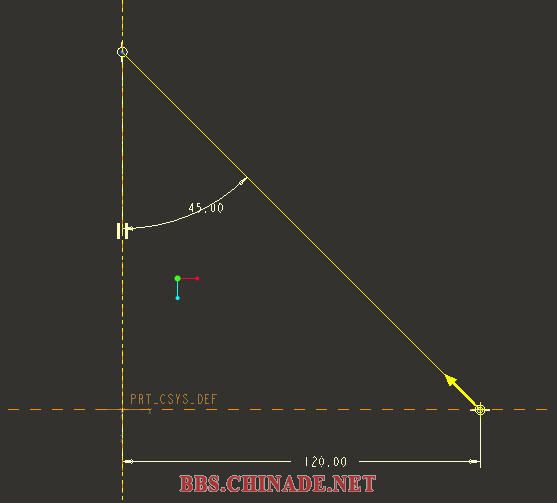

首先插入螺旋扫描特征，选择可变螺距，然后草绘轨迹线，为免去计算的麻烦，最好角度为45度，因为我们所需要的螺距实际上是X方向的，但是输入的螺距是Y方向的，所以只在45度的情况下X和Y方向的走向是相等的，如下图

第二步输入螺距，起始端螺距，我定的是70（根据各自情况不一定非要相同）未端螺距为零

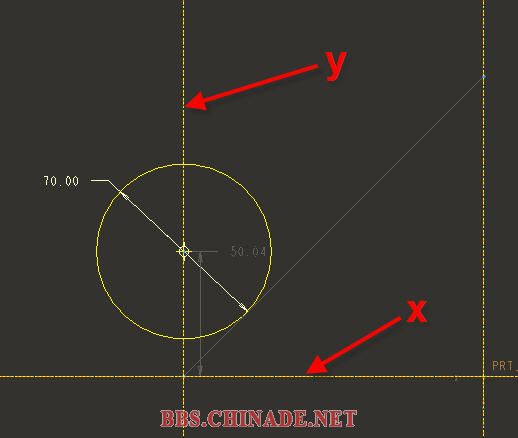

第三步画截面，这一步应该是所有步骤的关键，首先在Y方向的参照线上画一个圆。注意先要与x方向的参照线悬空，如下图

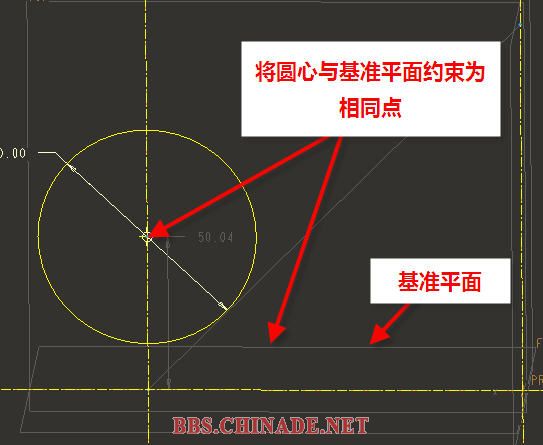

然后将草绘平面稍稍转一个角度，以便看得到基准平面，将圆心与基准平面约束为相同点，这样由于约束关系，扫描轨迹就不能向上走，见下图

老段 · 发表于 2009-7-20 09:24:30

本帖最后由 djg1953 于 2009-7-20 15:06 编辑

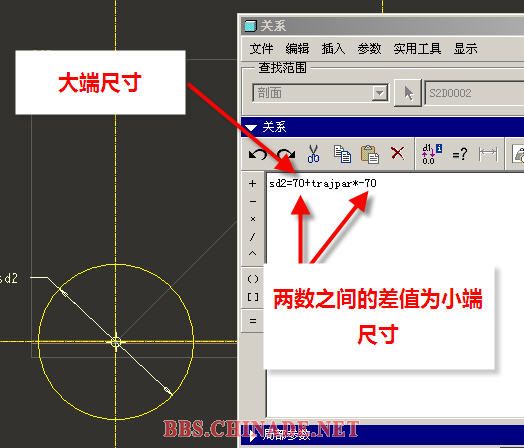

输入关系式（sd2=70+trajpar*-70）70为大端的尺寸，我们知道做普通弹簧时，如果要求两圈之间相切，那么只要保证截面与螺距相等就行了，实际上在这里也是同样道理，因为在起始端为零的时候一切都还没有发生变化，在这一时刻只相当于普通弹簧。只要保证起始端截面＝起始端螺距就行了，见下图：

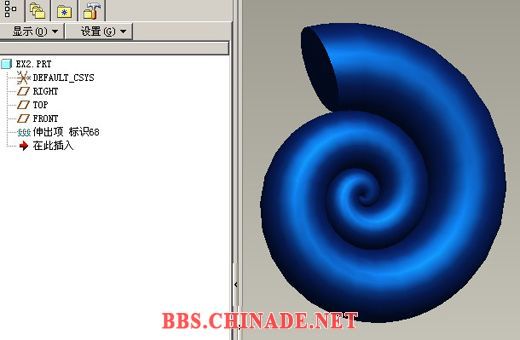

好做到这儿就应该结束了，不清楚的请下载模型参考

yyxin · 发表于 2009-7-20 12:37:38

谢谢分享。

十年之恋 · 发表于 2009-7-20 14:38:16

已经和博士学了好多招了~~

jinmao2255 · 发表于 2009-7-20 19:02:18

谢谢！学习了！{:3_295821:}

ヤ忘情絕愛ミ · 发表于 2009-7-22 11:05:10

学习了``

wushuwei608 · 发表于 2009-7-22 17:08:48

上面两个小的没一起做了。

liuleisx · 发表于 2009-7-22 19:49:45

只是下面的么
和上面的一起讲讲啊

飞龙 · 发表于 2009-7-23 08:53:06

好教程不容错过，辛苦了！
