求助卡扣设计（在线等急急急！！！）

zmlove · 发表于 2009-7-11 07:37:29

本帖最后由 zmlove 于 2009-7-11 08:18 编辑

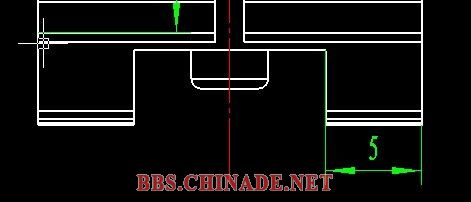

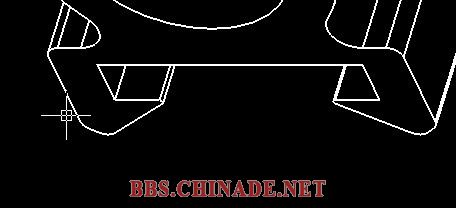

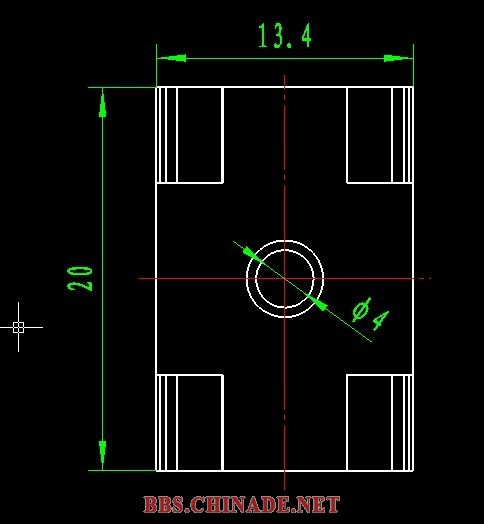

我刚设计了一款卡扣，可是注塑模做出来的产品，卡扣一点弹性也没有，请大家帮帮小弟解决一下怎么回事。是产品设计又问题，还是材料有问题（材料是尼龙的）10*2厚的铁板根本就压不到卡扣里面。

yyxin · 发表于 2009-7-11 10:38:35

卡扣太短了

youngyu · 发表于 2009-7-11 16:30:05

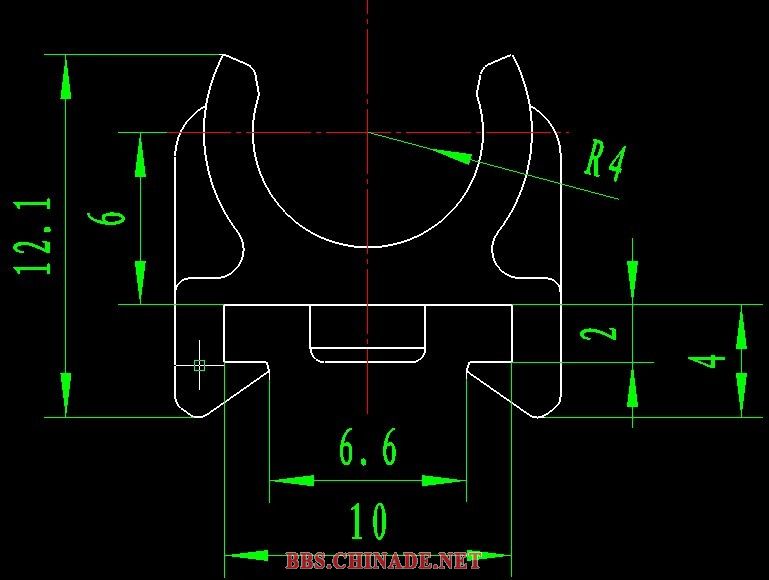

扣的外尺寸为10,内为6.6,就是说单边的扣就有1.7,而扣的高度才2.你说怎么可能做的到.
要减小扣位的尺寸,单边0.8就好,还有扣的高度了也要加大到4-6MM.(产品允许)

huangjin_hua · 发表于 2009-7-11 16:56:27

大哥啊太小了短

zmlove · 发表于 2009-7-11 19:36:51

3# youngyu
没有办法，扣的高度就是限制死了，所才会导致弹性不够

qqaazzww · 发表于 2009-7-17 03:44:05

扣位位置错开排列，或许可以

agis2008 · 发表于 2010-1-10 11:12:11

good谢谢了

huangjin_hua · 发表于 2010-4-20 20:13:05

肉厚做小点

sky1889 · 发表于 2010-4-21 09:10:19

卡勾肉厚减少一点，做到0.8～1.2mm都可以，或者增加卡勾高度。材料可以用PC或ABS试试看。

mrlong · 发表于 2010-4-30 15:51:58

扣合量太大，扣壁太厚
