[原创教程] 三叉面构面PROE教程▲

   火... [复制链接]
发表于 2009-7-10 21:51:26 | 显示全部楼层 |阅读模式
本帖最后由 彼岸花 于 2010-4-7 23:32 编辑

PROE教程 三叉面构面

题目地址(题目要求到这里看):
http://bbs.chinade.cc/thread-61360-1-1.html

这道题目对于高手来说是比较简单的,但对于初学不久的人来说还是比较有难度的,是一道很不错的PROE构面练习题目

下面就这道题目来编写一个教程,供大家学习参考吧,教程做法调用的chinanast超版的做法


教程写得详尽,步骤清晰,感谢秀剑超版给大家带来精彩的原创教程,技术分+3,华币+10,金币奖励2枚,秀剑辛苦了!
BY 飞龙在天

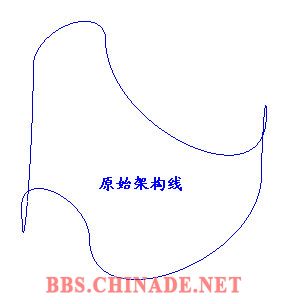

这是题目提供的IGS线架构图

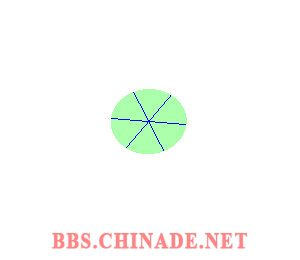

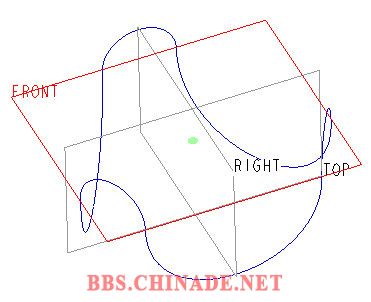

第一步:使用填充做出一圆形平整曲面



做好后的填充曲面效果如下图所示:




评分

1

查看全部评分

 楼主| 发表于 2009-7-10 21:56:05 | 显示全部楼层

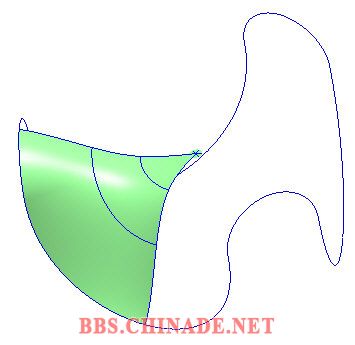

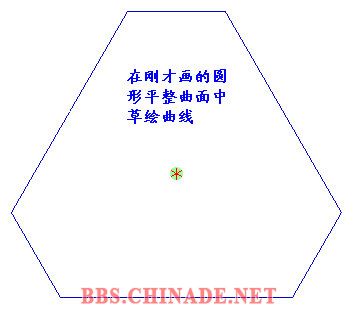

草绘曲线

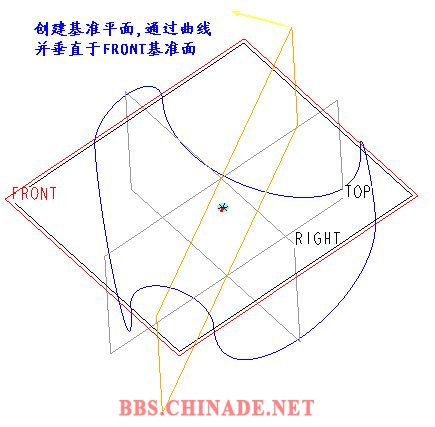

创建基准平面
 楼主| 发表于 2009-7-10 21:58:43 | 显示全部楼层
本帖最后由 中华秀剑 于 2009-7-10 22:02 编辑

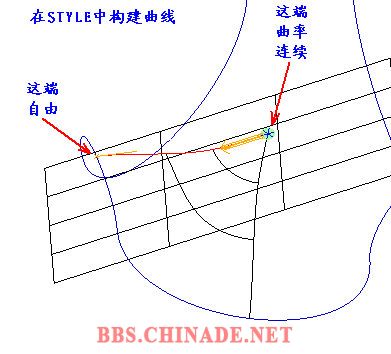

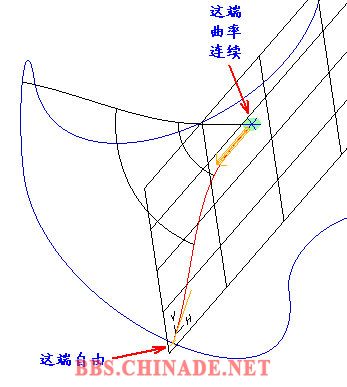

在STYLE中构建曲线



 楼主| 发表于 2009-7-10 22:01:07 | 显示全部楼层

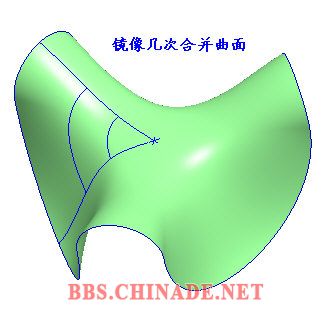

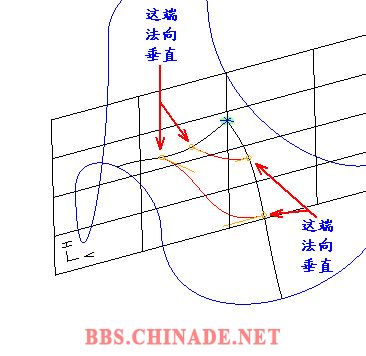

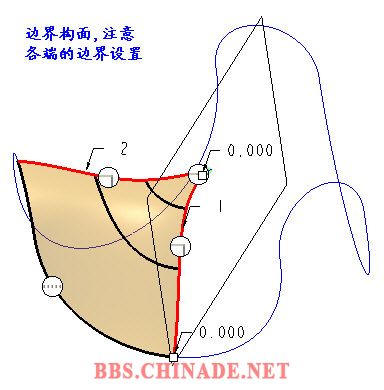

开始构面



 楼主| 发表于 2009-7-10 22:05:42 | 显示全部楼层

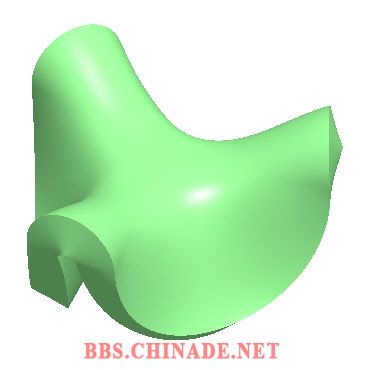

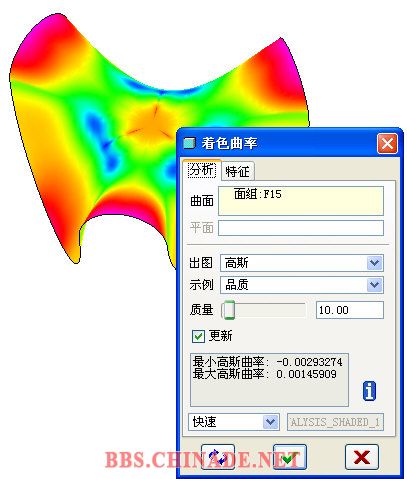

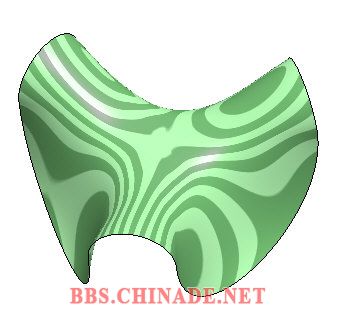

曲面质量分析

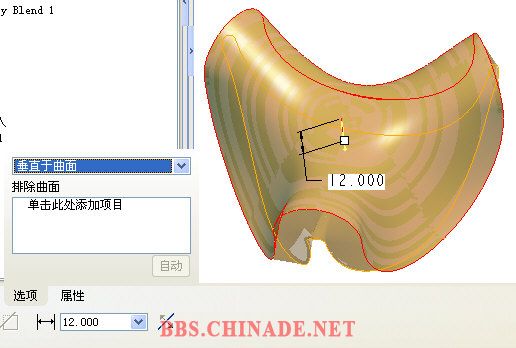

曲面加厚


 楼主| 发表于 2009-7-10 22:08:13 | 显示全部楼层
需要PRT的在这里下载,注明PRT为PROE 4.0 版本
