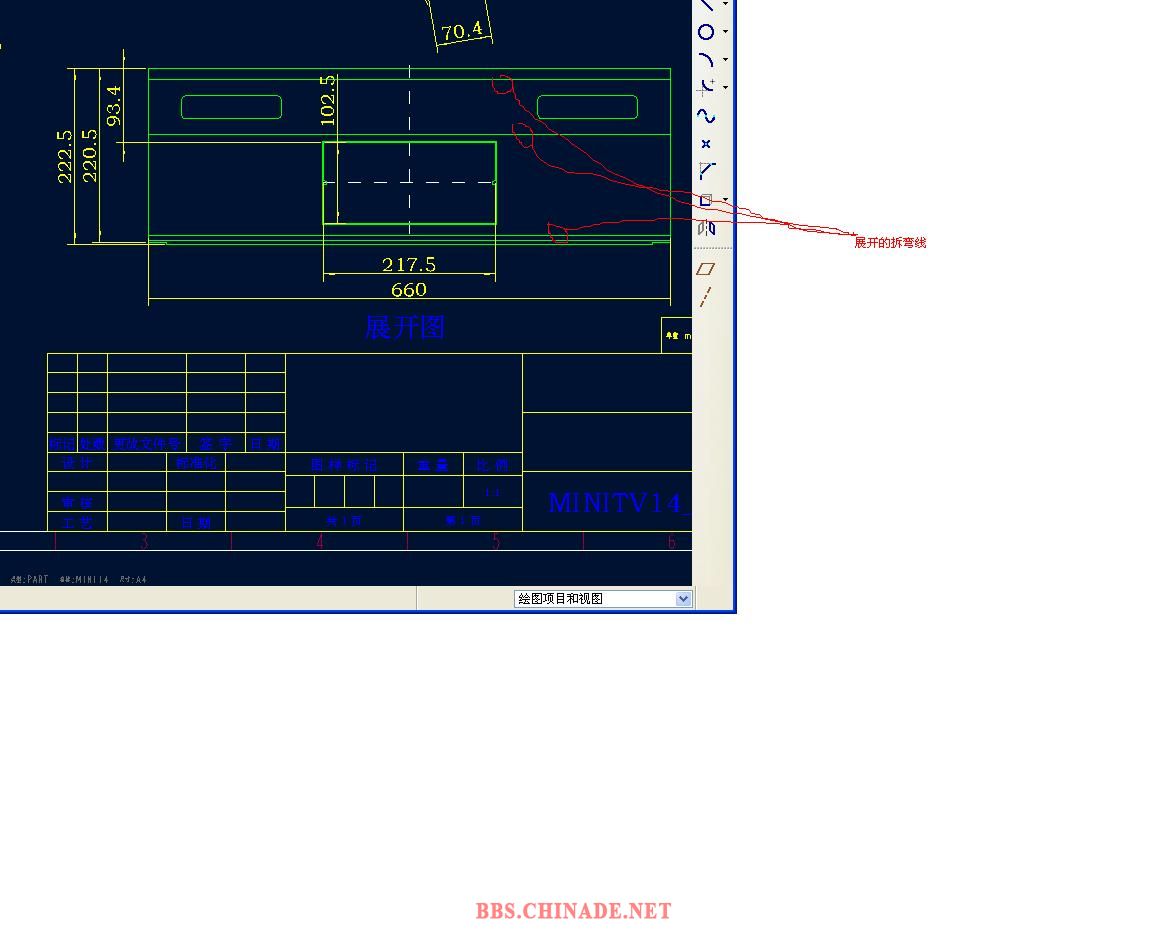

请教展开的钣金件出工程图时的拆弯线怎样去掉

857978296 · 发表于 2009-6-29 19:46:00

chinanast · 发表于 2009-6-30 07:27:33

在视图显示里面，选择切线不显示就可以了。

yyxin · 发表于 2009-6-30 08:10:08

路过学习。

she2003319 · 发表于 2009-7-23 09:20:56

好像隐蔽就可以了吧

wjx88520 · 发表于 2009-9-4 23:43:17

没太在意过。。。。。。

zhangyabin012 · 发表于 2009-9-7 09:41:43

看看,不太懂

slang2010 · 发表于 2009-9-8 11:27:17

2楼对的

tianyu112 · 发表于 2011-6-8 02:17:51

本人新手菜鸟，不懂~~~~:sleepy:

lqlm2002 · 发表于 2011-9-6 21:10:47

一般情况将视图显示里的切线设置为不显示就可以的，有时图形比较复杂，去掉切线后很难再看出产品的外形，给识图者造成困难，不得不保留一些切线，就需要用“视图/视图显示/边显示/拭除直线”将不需要的删掉，我们公司的做法，可能有更简单的方法。

gaoxm1082 · 发表于 2011-9-21 09:28:18

LS说的对滴，
