支架-建模+2，工程图+4（截止6月28日）

chinanast · 发表于 2009-6-17 07:31:52

本帖最后由 chinanast 于 2009-6-22 07:39 编辑

一、题目要求：

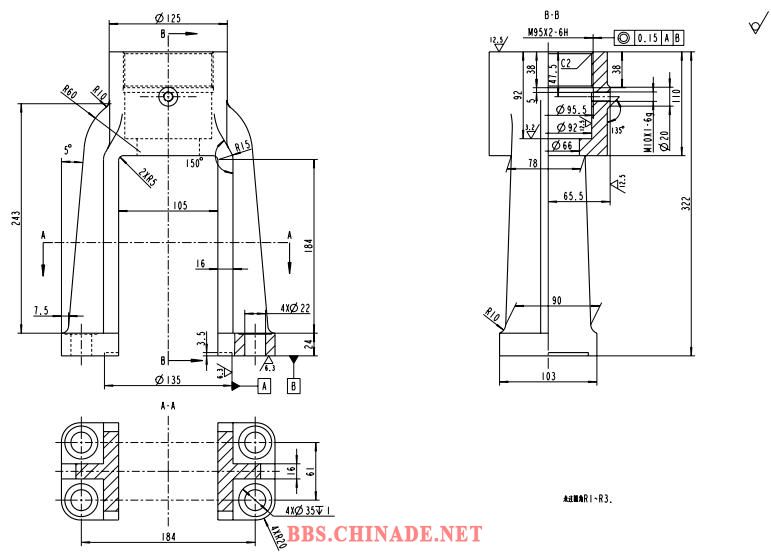

1.按照提供的图纸进行3D建模（模型完全正确的+2）。
2.根据做好的3D模型出工程图（结构完整、尺寸标注符合国家工程图标准的+4）。
3.以上只能用PROE软件完成,没有具体要求的尺寸允许想象完成，但是要符合产品设计要求。
4.做好的一起打包上传附件，附件权限180.

该题牵涉PROE工程图范围很广，请大家珍惜并参与这样的做题机会来提升自己出工程图能力。
该题考察知识要点：
1.全剖、半剖和局部剖 2.尺寸公差标注方法 3.基准标注方法 4.位置公差标注 5.对称标注方法 6.粗糙度标注 7.注释

wanjinbiao · 发表于 2009-6-17 10:27:24

占个位学习一下！

落叶秋天 · 发表于 2009-6-17 10:39:45

很久没来啦，支持一下！

329569 · 发表于 2009-6-17 12:25:43

哇斑竹终于要发飚了！！！！期待大虾的作品

yyxin · 发表于 2009-6-17 12:39:09

看看。

苍穹 · 发表于 2009-6-17 12:49:07

感谢chinanast提供很好的练习资料。
我刚才下载试画的时候，顺便转成jpg图片格式。
没有PDF浏览器的朋友可以下载我提供的压缩图片。

wushuwei608 · 发表于 2009-6-17 13:47:38

本帖最后由 chinanast 于 2009-6-20 14:46 编辑

新手，努力做了一下。
烦请斑主指点。谢谢！

点评——

建模有小部分不对，没有理解图纸的含义。——by 天仙子

kmcmmm · 发表于 2009-6-17 13:57:13

学习

BLUERAIN.ZHANG · 发表于 2009-6-21 00:15:51

站个位先

铁开城 · 发表于 2009-6-21 07:33:38

看一看，长长见识,顶一个。
