急，灯罩反光纹绘制

ljb0601 · 发表于 2009-6-5 08:39:53

本帖最后由 ljb0601 于 2009-6-6 14:01 编辑

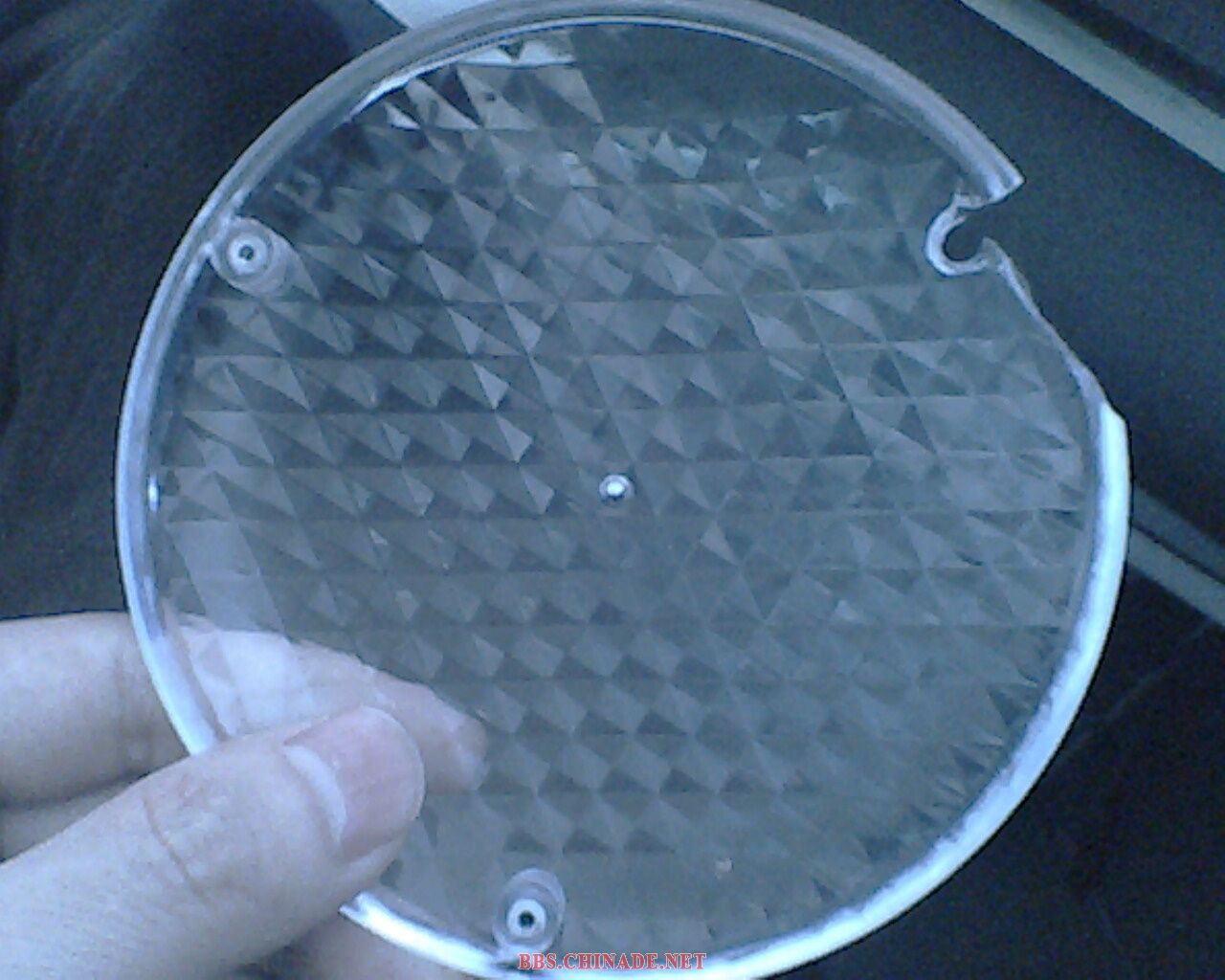

如图所示，这种花纹如何绘制？

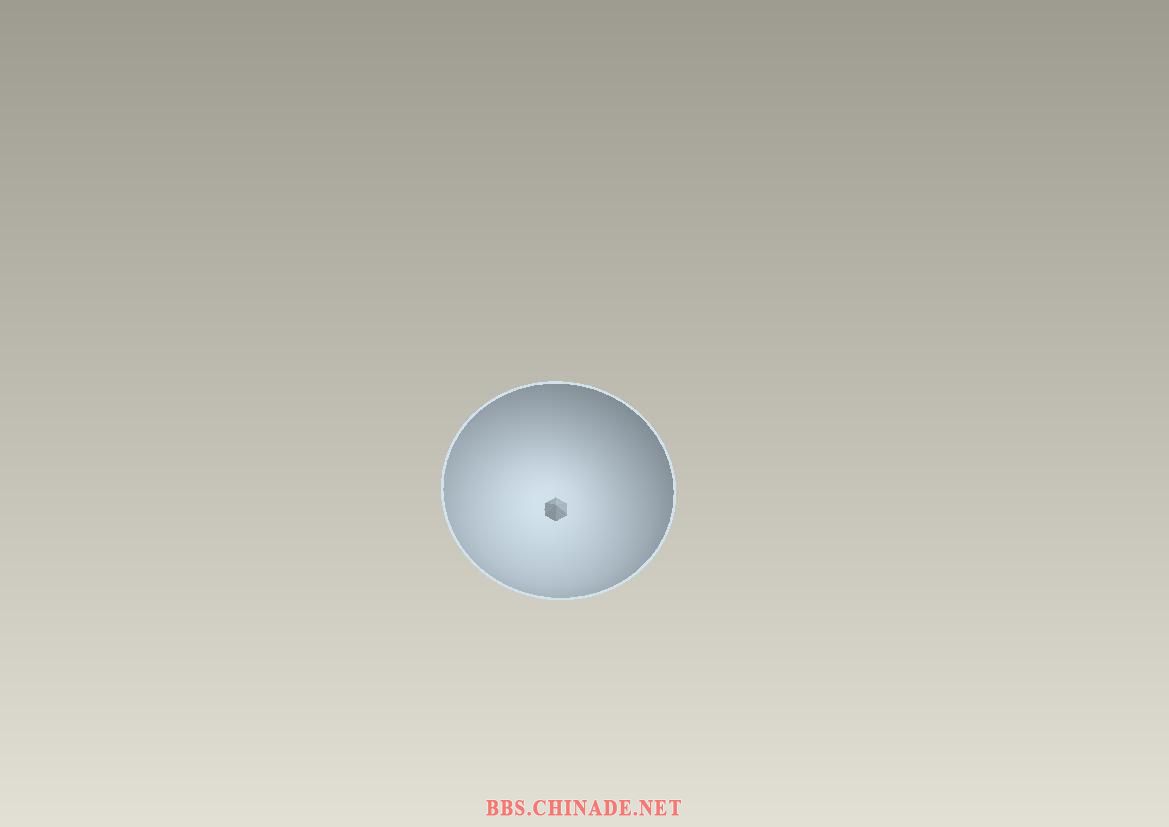

感谢楼下的提供的文件，但我的这个面和你这个不一样，我是长材料，
你的是剪切，可能方法不一样。

wushuwei608 · 发表于 2009-6-5 09:27:25

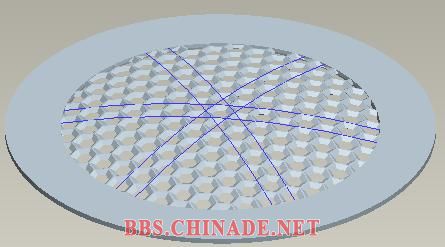

看看这个文件对你有没有用。

啃麦子 · 发表于 2009-6-5 11:53:28

那个角度貌似有讲究的

yyxin · 发表于 2009-6-5 12:43:19

看看。

panpan1006 · 发表于 2009-6-5 14:05:55

伤点脑子啊。有好方法请高手指点

panpan1006 · 发表于 2009-6-5 14:22:45

伤点脑子啊。有好方法请高手指点

bravefolk · 发表于 2009-6-5 14:40:20

2#版本太高，打不开。晕！

HuHaha · 发表于 2009-6-5 21:27:50

要光学方面的要求吧

vhu · 发表于 2009-6-6 09:50:29

阵列可以做，

xup1010 · 发表于 2009-6-23 09:31:47

这种产品不是用PROE做的，是用相关光学软件二次开发做的。
如果用PROE做的话，只能够一个个画了后合并，因为每个光学面都有角度要求。
而你图上这个要求的并不严格，可以用多组扫描后合并而成。
