标注的问题------甚是头痛！

licaipu

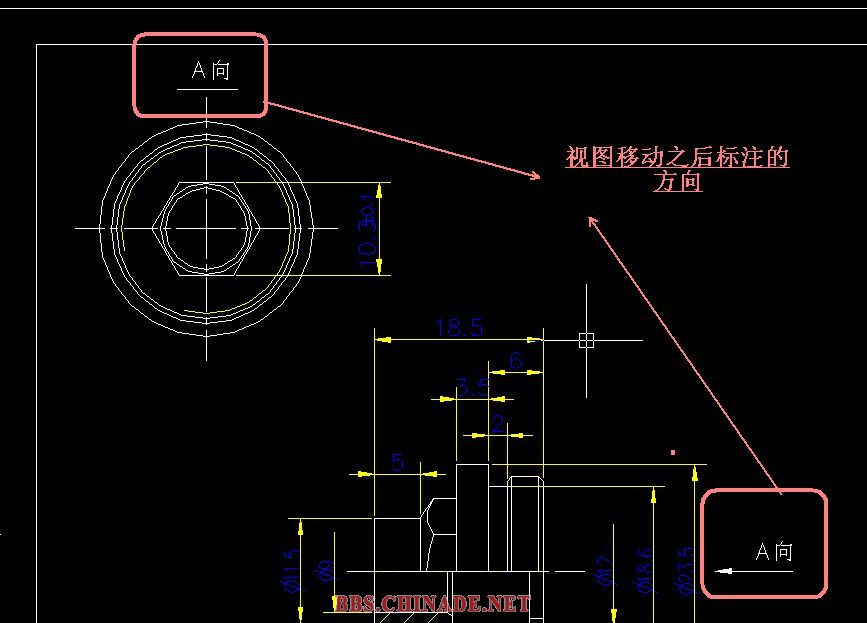

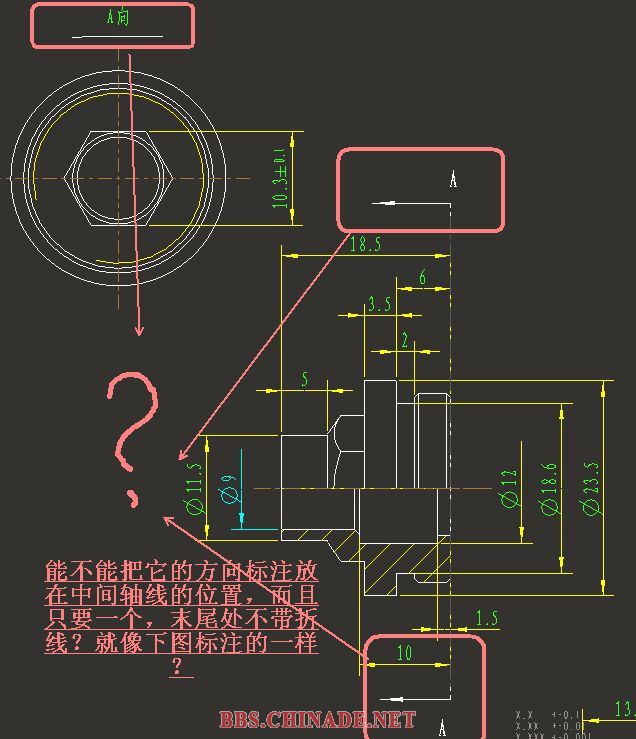

大家在标注的时候，是不是有时也很麻烦啊，我就遇到这问题，可就是不知道怎么解决。PROE有时候就是犟！不说了，大家看图吧。

licaipu

请问有没有解决的办法啊？

chinanast

不是PROE犟，是我们没有掌握该软件的设计意图导致我们没有掌握它的使用技巧。
该软件是参数全相关设计概念，而你做的那个箭头是在工程图里面插入进去的，所有两者没有相关起来。

推荐方法两种：
1.在三维里面做箭头，就能做到相关对齐。
2.在工程图里面插入箭头，就是你现在用的方法，然后选中箭头，点编辑里面的相关视图命令就可以了。
