角度标注

522929 · 发表于 2009-5-30 15:29:37

草绘中如何标注180和360这两个角度

苍龙 · 发表于 2009-5-30 17:19:55

比如说，标一条直线的夹角，先把这段直线的长度标一下，再标夹角，１８０或３６０

chenlipan · 发表于 2009-5-30 19:48:53

这个问题还真的没有碰到过!试了一下我还真的标不到!!版主你能说再详细点吗???我也学习下

522929 · 发表于 2009-5-30 20:17:59

郁闷啊!怎么没有人会吗?还是PROE软件根本办不到

lrqanson · 发表于 2009-5-30 20:51:05

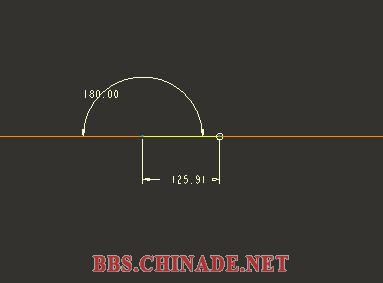

如图标示

十年不鸣 · 发表于 2009-5-30 20:53:27

4# 522929
不明白你的意思。标直线的角度是指的直线与另一条线的夹角，先画成锐角，再将尺寸改成180或360有什么难？

moxiaolong007 · 发表于 2009-5-30 22:58:39

不明白什么意思

苍龙 · 发表于 2009-5-30 23:47:26

郁闷啊!怎么没有人会吗?还是PROE软件根本办不到
522929 发表于 2009-5-30 20:17

怎么就听不明白我说的呢，先把直线的长度标好，再标角度．
还不明白？看看５楼的

chenlipan · 发表于 2009-5-31 12:34:44

我知道了!版大谢了!我来说详细点给不会的兄弟!!

chenlipan · 发表于 2009-5-31 12:35:13

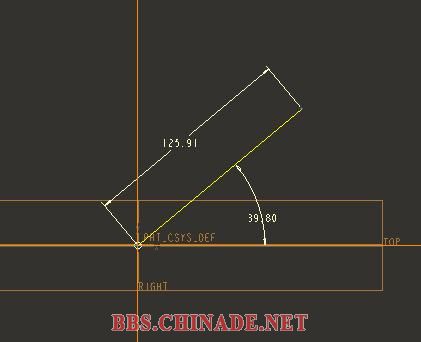

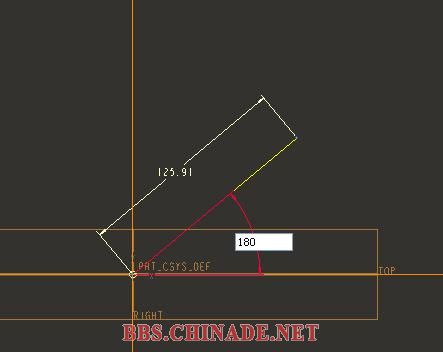

是不是这样!版大
