[总结]三叉曲面构面教程

飞龙 · 发表于 2009-4-30 20:43:51

题目要求进入这里查看：三叉曲面构面题目地址

这道题目做的人很多，部份人做得都还不错，能够让我非常满意的也只有极少数人，相当大一部份人做的还不是很理想，总结一下大家做得不到位的地方：
主要有观察产品形状不够认真和细致，导致做出来的效果与原产品形状相差甚远；
再还有就是破面位置把握得不好、曲线把握调整得不好，导致曲面不够光顺自然，未能达到产品形状要求。

下面用66#做的方法出一个教程，供大家参考学习使用！

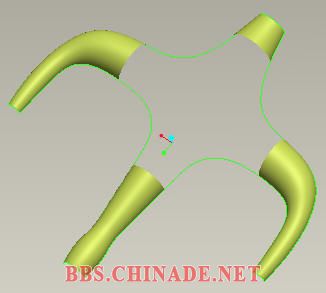

下图是题目所提供的线架构图形

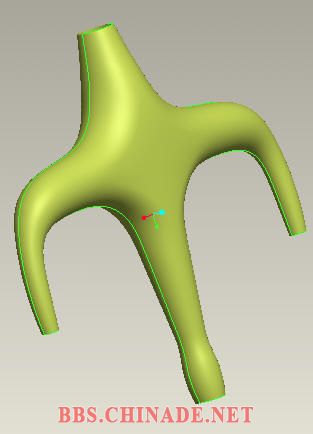

以下是完成后的效果图

飞龙 · 发表于 2009-4-30 20:44:37

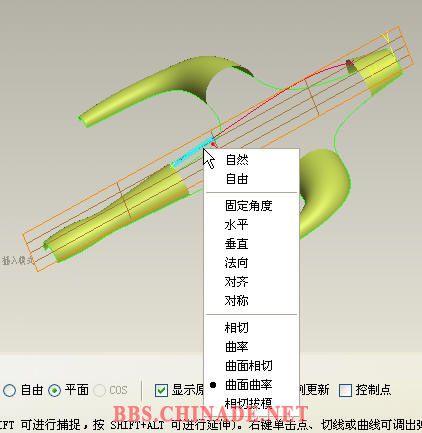

进入造型，构建一曲线见下图，两端设置曲率连续约束。

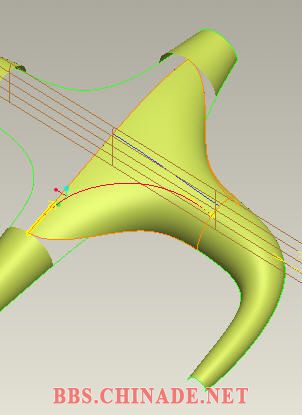

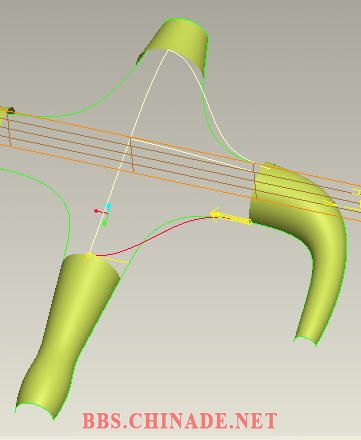

构建侧面三条曲线，如下图所示，靠左边设置法向垂直约束，靠右边设置曲率连续约束。

飞龙 · 发表于 2009-4-30 20:44:41

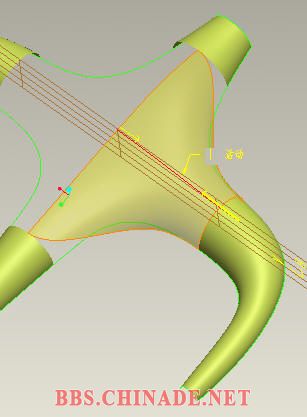

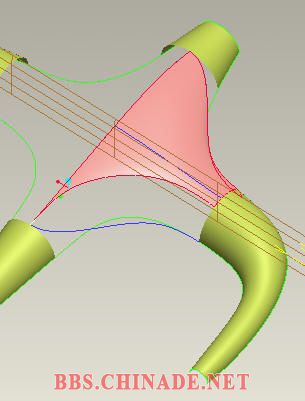

构建曲面，左边设置法向垂直，右边设置曲面曲率连续。

飞龙 · 发表于 2009-4-30 20:44:46

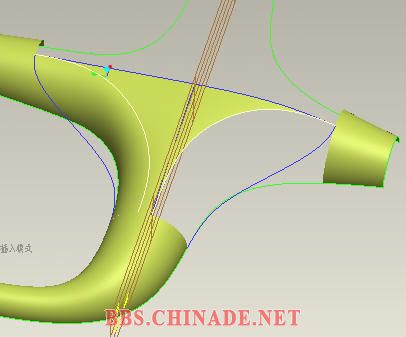

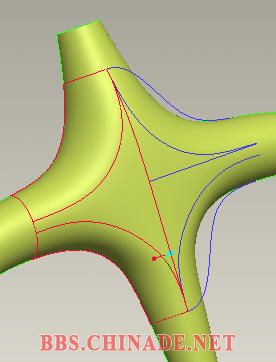

使用COS构建如图曲线，左边设置曲率连续，右边自由

修剪曲面

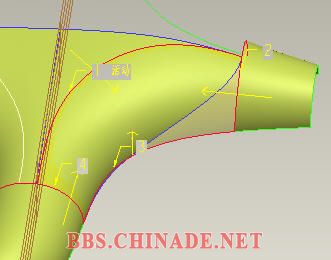

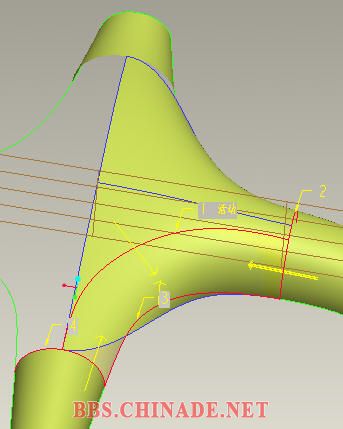

构面

飞龙 · 发表于 2009-4-30 20:44:53

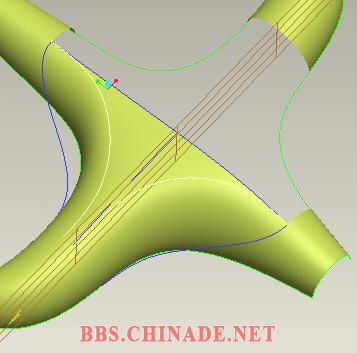

同理做出另一边

飞龙 · 发表于 2009-4-30 20:44:57

合并曲面，镜像出另一半

合并曲面，镜像出下一半

飞龙 · 发表于 2009-4-30 20:45:05

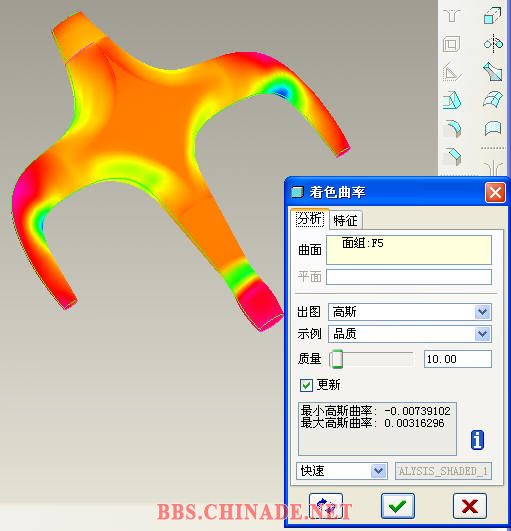

高斯分析

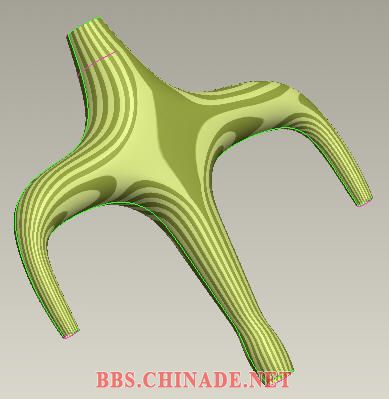

斑马纹分析

飞龙 · 发表于 2009-4-30 20:45:11

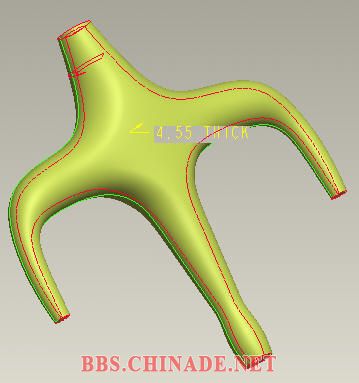

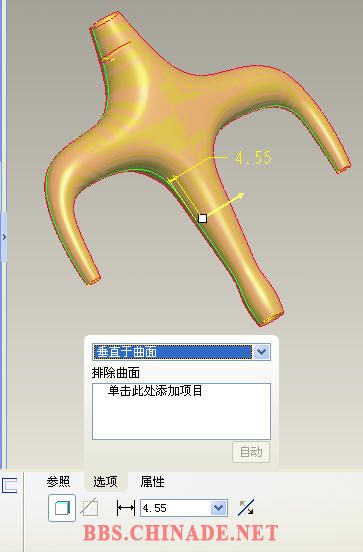

垂直曲面向内加厚

飞龙 · 发表于 2009-4-30 20:45:19

备用楼层

liufeng · 发表于 2009-4-30 21:40:25

老大英明
