[解决]谁知U盘推拉式结构。

leenhom · 发表于 2009-4-28 09:25:29

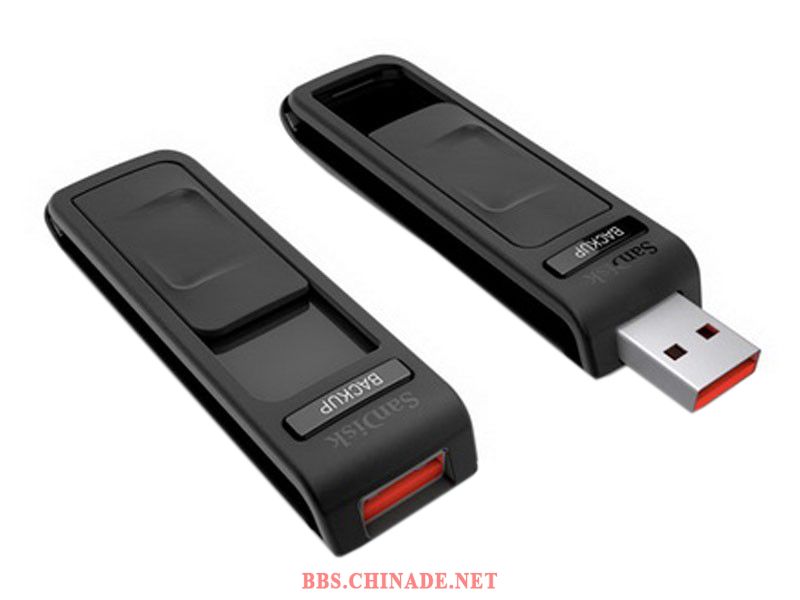

这种U盘。上面长方形的按钮。往前面推。USB就伸出来了。。但是。USB插到电脑上面去。不会往里面缩回去。再把长方形的按钮往后推就可以把USB缩回去

各位大侠们。想出好的结构。本人有赏。。谢了。赏华币50个。金币5个。本人金币不多。只能赏这么多了

栩栩如生 · 发表于 2009-4-28 10:28:04

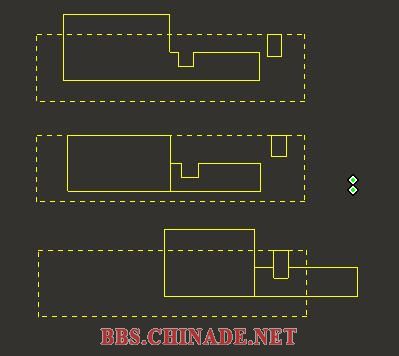

只有这么个简单的思路。看有帮助么

leenhom · 发表于 2009-4-28 11:29:45

本帖最后由 leenhom 于 2009-4-28 11:38 编辑

按键平面与壳体是一样平的。你这样下面好像是悬空的。。

moxiaolong007 · 发表于 2009-4-28 16:30:30

用到弹簧是吧

yhbfd · 发表于 2009-5-5 18:44:13

有没有成本控制要求?

yb556600 · 发表于 2009-5-7 07:36:31

2楼的只是给出了一个原理给你,这种结构是可以实现的,你看不懂的话那只有叫2楼的给你设计了,呵呵

双鱼座 · 发表于 2009-5-7 19:24:58

我觉得可以累死弹簧刀的结构就可以做一个，2楼的说的有道理，只不过没详细说！

techanic · 发表于 2009-5-8 10:50:47

有道理。看明白了

jxysy · 发表于 2009-5-8 18:41:22

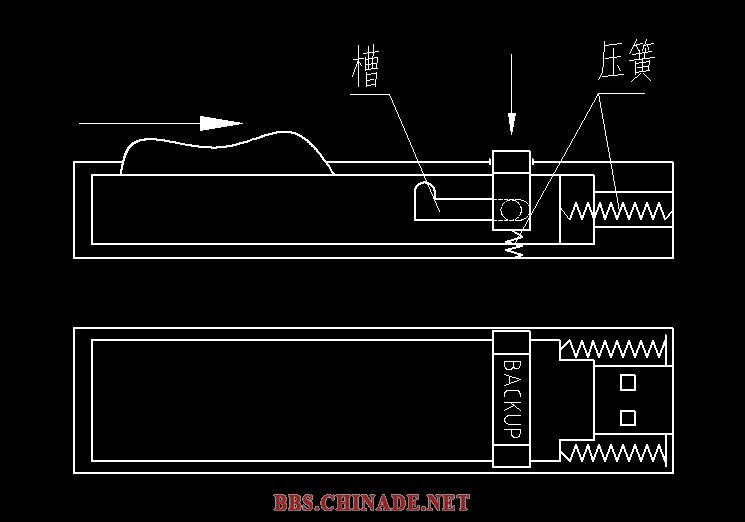

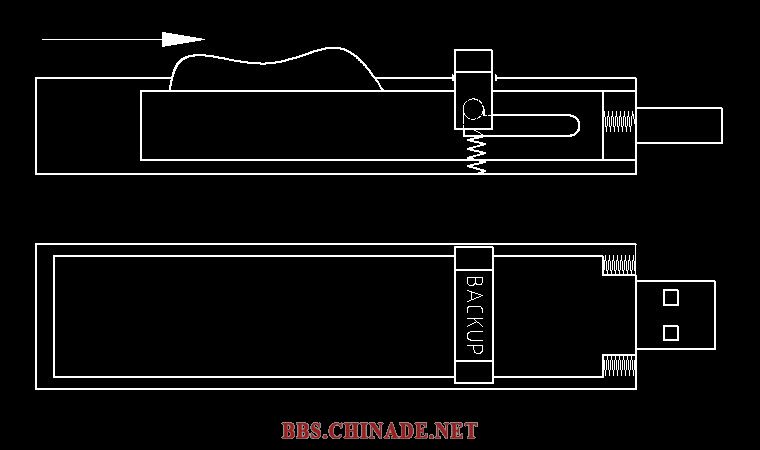

这种结构很常见，制造商要做的就是以最简单的结构实现所要的功能。分析图片，“BACKUP”肯定是个按钮，按下后实现插头的回缩，这很容易想到按一下，用弹簧就可以实现。那推一下就锁定，限位是肯定的了，巧就巧在这个地方，用什么机构能使插头定位，而且结构还要最简单。这样的机构有很多种，我简单的画了一种。

yotuan · 发表于 2009-5-8 20:43:49

高手
厉害!厉害
