[求助] 毕业设计的，急啊，高手们路过进来看看。

发表于 2009-4-20 09:23:14 | 显示全部楼层 |阅读模式

基于三维软件的支座φ28H8孔车用夹具设计

327.95 KB, 下载次数: 23, 下载积分: 华币 -1

回复

使用道具举报

发表于 2009-4-20 12:39:34 | 显示全部楼层

我晕，画图的。你发错地方了！
看看那位有时间画下吧

回复支持反对

使用道具举报

发表于 2009-4-20 13:14:52 | 显示全部楼层

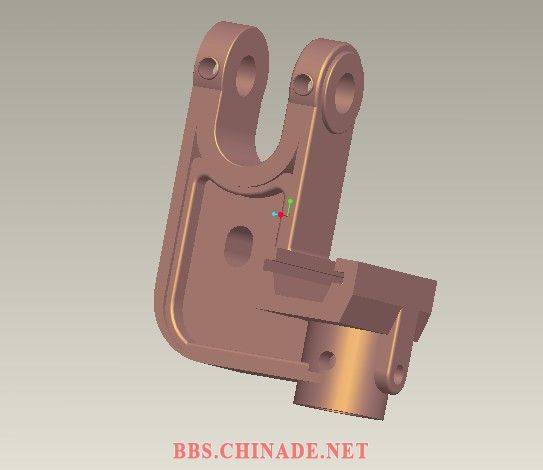

呵呵，刚刚画了一下，有些细节没画好，水平不高，只能画成这样


回复支持反对

使用道具举报

楼主| 发表于 2009-4-20 13:21:02 | 显示全部楼层

不错啊，不过是根据这个做出下面那个圆孔的专用夹具！头痛啊。。。。

回复支持反对

使用道具举报

发表于 2009-4-20 13:28:08 | 显示全部楼层

好像不是太难，东拼西凑应该也能凑出来

回复支持反对

使用道具举报

楼主| 发表于 2009-4-20 13:34:21 | 显示全部楼层

我不懂的怎么下手，先要确定车床的型号，车床都没有印象，夹具不能是组合的，但是可以效仿组合的。

回复支持反对

使用道具举报

发表于 2009-4-20 13:38:15 | 显示全部楼层

原来你们是要车那个圆啊，我还以为要钻里面的那个圆了

回复支持反对

使用道具举报

发表于 2009-4-20 13:39:32 | 显示全部楼层

只顾画了，忘了看你上面的话了。

回复支持反对

使用道具举报

发表于 2009-4-20 13:40:02 | 显示全部楼层

呵呵，自己慢慢想吧，睡觉去了

回复支持反对

使用道具举报

发表于 2009-4-20 14:49:02 | 显示全部楼层

加油哦····
