昨天我去面试的一道造型题目,各位老大进来看看

黑晶少校 · 发表于 2009-4-18 12:31:34

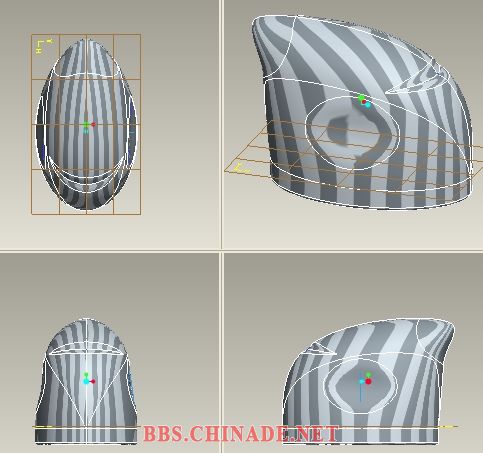

昨天去一家充电器厂去面试,拿了一个充电器外壳让我画,当时没画出来,晚上凭印象又画了一次,

但在加厚时,用垂直曲面出现错误,只好用自由拟合,请各位老大帮我看看是哪里出了问题,要怎么改啊!

yyxin · 发表于 2009-4-18 12:34:34

看看。

techanic · 发表于 2009-4-18 12:47:49

下载看看

dawawawvd1 · 发表于 2009-4-18 12:52:37

下了看看！

tsang1 · 发表于 2009-4-18 13:40:05

4.0的圖？我的3.0打不開

apk197 · 发表于 2009-4-18 14:24:52

下来看看，谢谢分享

qqs · 发表于 2009-4-18 14:40:00

tks.....

lzq781013 · 发表于 2009-4-18 14:55:38

下来看看，谢谢分享转载请注明出自中华设计PROE论坛 http://bbs.chinade.cc/,本贴地址:http://bbs.chinade.cc/thread-60377-1-1.html

黑晶少校 · 发表于 2009-4-18 15:14:59

本帖最后由黑晶少校于 2009-4-18 16:18 编辑

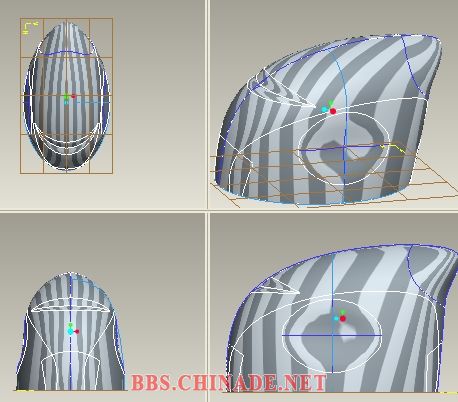

又对这个造型作了修改,将几个三角面进行了补面,现在可以加厚了,向内加厚1mm.

但还有一个问题:关于消失面的:

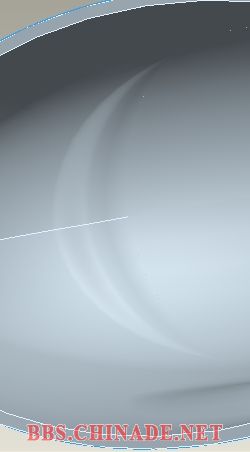

消失面在加厚后,其内表面也是一个异型面,而在实际工作中,内表面应该是个与整体曲面一致的曲面,这时应该怎么做面的?
请各位老大不吝赐教!!多谢!!!

上传我对充电器修改后的PART档,是4.0版本的

vhu · 发表于 2009-4-18 15:23:34

这个简单
