最最简单的看图造型

vhu · 发表于 2009-4-16 20:52:07

本帖最后由 gramwin 于 2009-4-17 16:19 编辑

这道题算不上造型,只能算个画图,原本是小日本公司面试主考官拿出一些机械制图中的考题,但也这也难倒了好多人

题目要求：

1、按题目所给的Front视图和right视图所给的线框画图,要求画出三维立体图.
好像不是FRONT视图各RIGHT视图吧！是FRONT视图和TOP视图吧！-by-gramwin

2、形状按和尺寸提供图片为参考标准,只要像就可以,其它的无要求！

3、做好之后上传图片,只要那正视图和俯视图的线框图,在做题的过程中不要透露答案。

4、题目共三个零件,一个零件一分,共3分.加分由版主而定吧!

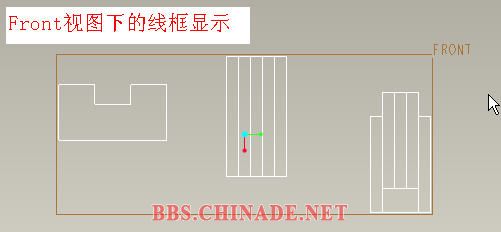

补充:这个视图相当于机械制图中的正视图

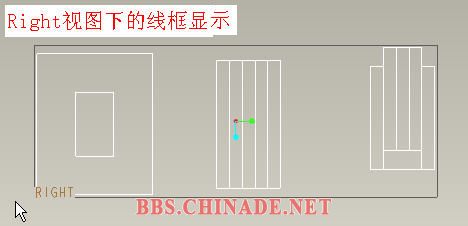

这个视图相当于机械制图中的俯视图

学过机械制图的都知道三视图的画法,
可以通过正视图和俯视图推断出侧视图,本题正是考察大家的推断能力.

vhu · 发表于 2009-4-16 21:06:06

本帖最后由 vhu 于 2009-4-17 10:08 编辑

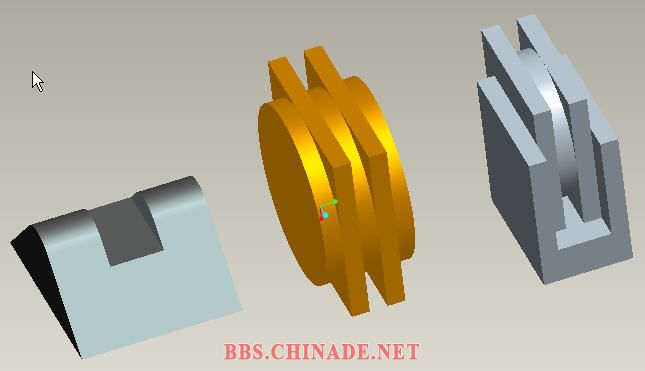

既然不加分,我就把答案公布一下.

答案不是唯一的,形状可能有多种多样,但只要线框一样就可以了.

大家有别的答案也可以分享下.

惠州表业 · 发表于 2009-4-16 21:50:39

虚线算不算的？

zhangqiulin · 发表于 2009-4-16 22:01:21

不怎么明白！！！1

vhu · 发表于 2009-4-16 22:22:53

虚线算不算的？
惠州表业发表于 2009-4-16 21:50

虚线不算

原题中没有虚线

vhu · 发表于 2009-4-16 22:50:42

不怎么明白！！！1
zhangqiulin 发表于 2009-4-16 22:01

做题方法很简单,就是画三维图,切换到正视图下,然后点这个工具

以线框的形式显示

只要你显示的结果和题目一样就可以了.

yczsp · 发表于 2009-4-16 22:59:42

这种题怎么放到曲面版块？放到CAD练习区才较合适。

vhu · 发表于 2009-4-16 23:08:24

这种题怎么放到曲面版块？放到CAD练习区才较合适。
yczsp 发表于 2009-4-16 22:59

最近在曲面版混,没光顾CAD版.

在哪个版块都一样,主要是交流学习.

yczsp · 发表于 2009-4-16 23:26:04

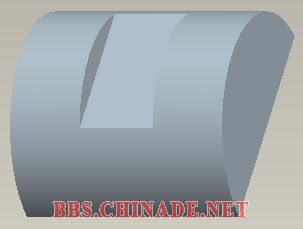

既然版主们没准备作为加分题，俺就随便画几个。日本人还能难得住中国人？

vhu · 发表于 2009-4-17 01:23:45

楼上泻漏答案,贴个正视图就可以了.

请加权限,让新人多多练习啊
