模型的精度系统配置的还是模型文件自带的

gaojiali21

1:模型的精度系统配置的还是模型文件自带的,如果是系统配置的配置选项是哪个?
2:精度的大小会影响哪些东西?

wuxiang

关于改变零件精度
“精度”(Accuracy) 命令可修改几何计算的计算精度。零件精度和零件大小有关。其有效范围从 0.01 到 0.0001，缺省值为 0.0012。注意：如果减小了零件精度值，再生时间就会增加。

应该用缺省零件精度，除非要提高精度。通常，应该设置一个精度值，使其小于零件的最小边长度对零件外框的最长边长度的比例值。即使如此，仍可使用缺省精度直到您不想这么做为止。

在下列情况下，需要改变零件精度：

在大零件上放置一个非常小的特征。

对两个尺寸相差很大的零件求交（通过合并切除）。

对于两个兼容的零件，必须具有相同的绝对精度。要使用相同的绝对精度，先计算每个零件的尺寸并乘以相应的当前精度。如果结果不同，可为那些生成相同结果的零件输入精度值。

可能需要通过输入更小的小数来提高较大零件的零件精度。例如，如果较小零件的尺寸为 100 且精度为 .01，产生的结果为 1。如果较大零件的尺寸为 1000 且精度为 .01，则产生的结果为 10。只有将较大零件的精度改为 .001 才会产生相同的结果。

使用绝对和相对精度
绝对精度是 Pro/ENGINEER 能识别的最小尺寸（以当前单位衡量）。

要启用绝对精度功能，需将配置选项 enable_absolute_accuracy 设置为 yes。绝对精度功能改进了不同尺寸零件或不同精度的匹配性（例如，创建于其它系统下的输入零件）。

通常，对大多数零件模型应使用相对精度。仅当进行下列操作之一时应该考虑使用绝对精度：

芯操作过程中，可从一个模型复制几何到另一个模型，诸如“合并”和“切除”。

设计制造零件和模具设计。

将几何的匹配精度输入到其目标零件。

主要可以用两种方法匹配一组零件精度。

赋予它们相同的绝对精度。

指定其中之一（可能为最小的）作为“基本”零件并将其精度赋予其它零件。

必须将配置选项 enable_absolute_accuracy 设置为 yes，才能看到“精度”(ACCURACY) 和“绝对精度”(ABS ACCURACY) 菜单。要设置缺省的绝对精度，请设置配置选项 default_abs_accuracy。

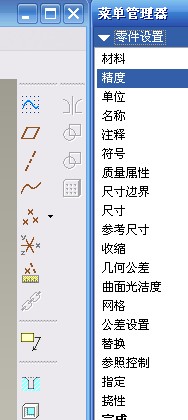

单击“编辑”(Edit)>“设置”(Setup)。出现“零件设置”(PART SETUP) 菜单。

单击“精度”(Accuracy)。出现“精度”(ACCURACY) 和“绝对精度”(ABS ACCURACY) 菜单。

如果从“精度”(ACCURACY) 菜单中选取“绝对”(Absolute)，会出现“绝对精度”(ABS ACCURACY) 菜单，其中有以下命令：

输入值 (Enter Value) - 输入绝对值。如果原来的精度类型是“相对”，则缺省绝对精度值为 nnnn，该值由配置文件选项 default_abs_accuracy 指定。（如果 default_abs_acuracy 没有指定值，则括号中仅提示单位。）

如果原来的精度类型是“绝对”，则 nnnn 就是当前的绝对值。注意，单位是零件的单位（如英寸）。

选取模型 (Select Part) - 由进程中另一个零件指定绝对精度值。

指定相对精度
第一次为一个零件调出“精度”(ACCURACY) 菜单时，“相对”(Relative) 选项被激活并加亮（因为零件最初是用“相对”精度创建的）。此后，访问该菜单时将激活最后一次使用的精度类型。

设置配置文件选项 accuracy_lower_bound，覆盖相对精度范围的下限。为下边界指定的值必须在 1.0000e-6 和 1.0000e-4 之间。

单击“编辑”(Edit)>“设置”(Setup)。出现“零件设置”(PART SETUP) 菜单。

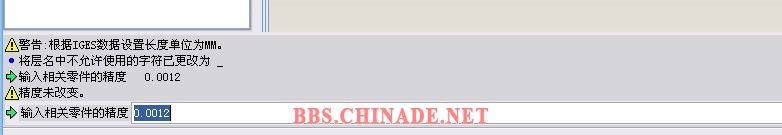

单击“精度”(Accuracy)。出现“输入相对零件精度”(Enter relative part accuracy) 提示。

键入新的相对精度，并单击  接受或保留现有值。如果不更改精度，“零件设置”(PART SETUP) 菜单会再次出现。如果更改精度，会出现提示信息，让您确认是否再生整个零件。

单击“是”(Yes) 或“否”(No)。出现“零件设置”(PART SETUP) 菜单。

注意：括号里给出的缺省值 0.0012 是相对精度的硬编码的缺省值。

惠州表业

帮忙顶一下，我想很多人一定对这个东东有研究！

yyxin

期待高手。

wuxiang

配置文件选项 enable_absolute_accuracy 必须被设置为 yes，以允许在"组件"模式下修改绝对精度。

当配置文件选项 enable_absolute_accuracy 设置为 no 时，只可修改相对精度。系统将显示当前活动模型的相对精度并提示用户改变它。缺省设置值为 0.0012。

配置文件选项 enable_absolute_accuracy 设置成 yes 时，出现"精度"(ACCURACY) 菜单，其中包含"相对"(Relative) 和"绝对"(Absolute) 命令。

在打开的组件中，单击"编辑"(Edit)>"设置"(Setup)。出现"组件设置"(ASSEM SETUP) 菜单。

单击"精度"(Accuracy)。

当配置文件选项 enable_absolute_accuracy 被设置为 no 时，系统将显示当前活动模型的相对精度并提示用户改变它。

当配置文件选项 enable_absolute_accuracy 被设置为 yes 时，出现"精度"(ACCURACY) 菜单。选择"相对"。

系统将显示活动模型的当前相对精度并提示用户进行更改。

为相对精度输入一个值。系统将告知用户，改变精度会导致完全再生并提示用户是否继续。

单击 Yes（缺省值）。如果单击"否"(No)，所做修改将不起作用。

接受当前值，或按 ESC 键返回"精度"(ACCURACY) 菜单而不更改该值。只要系统提示处于非活动状态，即可选择"退出"(Quit) 以返回"组件设置"(ASSEM SETUP) 菜单。

YOUBO1987

了解一下，学习下
