PROE野火版装配中的移动旋转操作教程

中华秀剑 · 发表于 2009-4-8 22:47:55

看到论坛中有人问及PROE3.0野火版装配中，怎样才能将零件旋转任意角度，求助地址：http://bbs.chinade.cc/thread-60183-1-1.html

因为一两句话很难说清楚，所以想想还是出一个简单的教程，希望求助者能够看得明白，其他这方面也不太清楚的会员也可以看看

前提：两个元件必须都要创建出可以用来装配的轴

下面教程开始

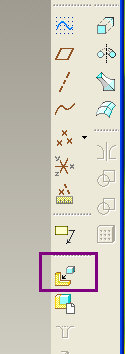

1、点击将元件添加到组件图标

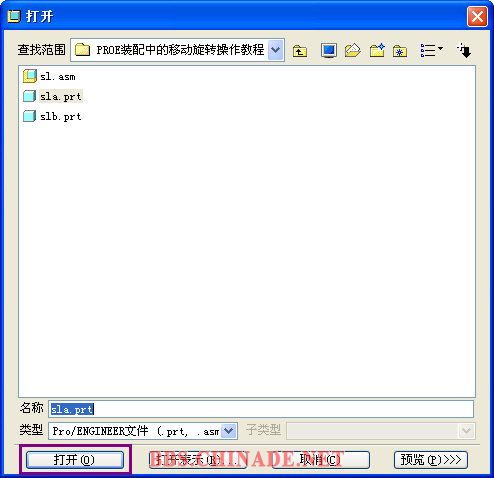

2、在弹出对话框中选择第一个要添加进来的元件SLA

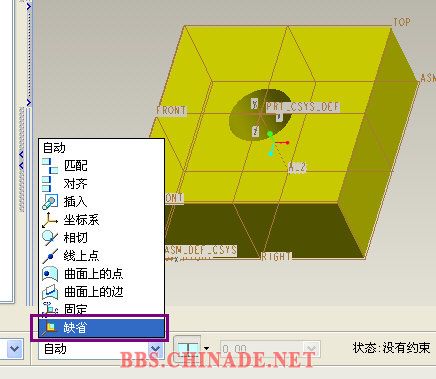

3、这里对齐方式有很多方法，根据不同的需要选择用不同的方法，我们在这里选择缺省，然后点击右边的勾，完成第一个元件的装配工作。

中华秀剑 · 发表于 2009-4-8 22:51:15

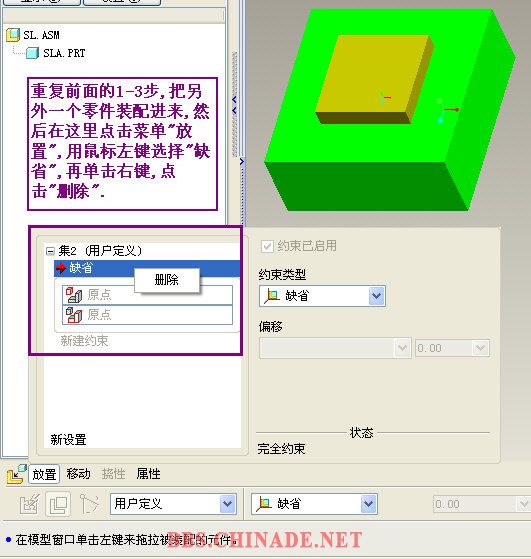

4、完全重复前面的1-3步操作,把另外一个元件SLB装配进来,然后在这里点击菜单"放置",用鼠标左键选择"缺省",再单击右键,点击"删除".

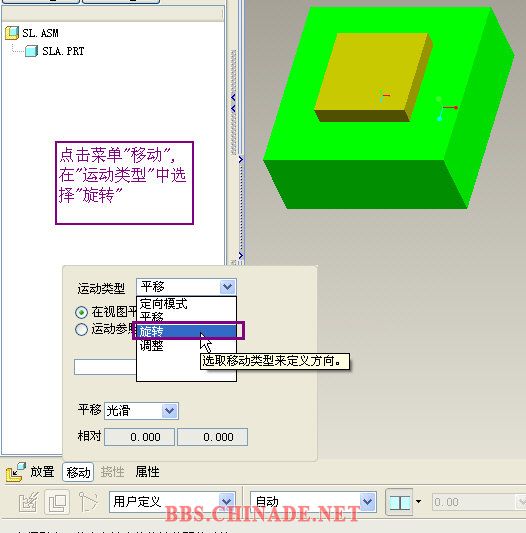

5、点击菜单"移动",在"运动类型"中选择"旋转"

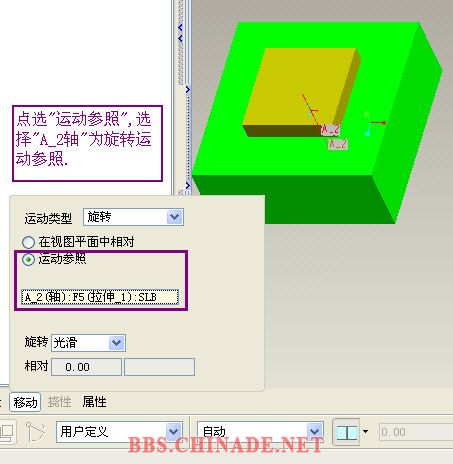

6、点选"运动参照",选择"A_2轴"为旋转运动参照.

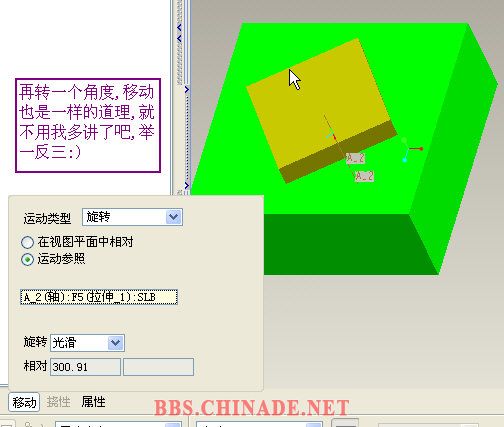

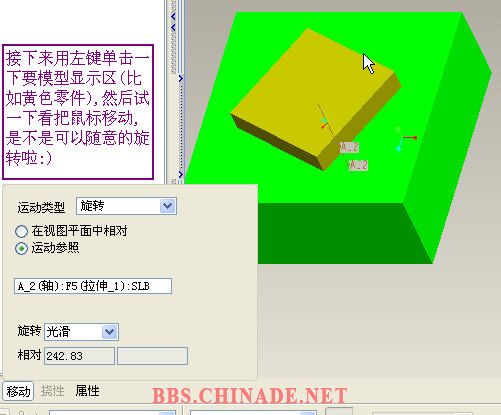

7、接下来用左键单击一下要模型显示区(比如黄色零件),然后试一下看把鼠标移动,是不是可以随意的旋转啦

中华秀剑 · 发表于 2009-4-8 22:56:43

顺便制作成了PDF电子档教程，里面还有教程中使用的实例PRT，大家下载参考吧，半夜三更做的，不容易哦，大家回帖支持下喔

kinglight · 发表于 2009-4-9 00:24:07

非常棒的教程值得一抓
感謝分享!

莹莹 · 发表于 2009-4-9 07:28:03

来支持秀剑姐姐

【疯狂】青蛙 · 发表于 2009-4-9 10:18:59

原来还有个运动参照的用法啊
秀剑大师学习了哈呵呵

xieafu · 发表于 2009-4-9 11:12:27

秀剑阿姨好有耐心哦。。你别误会我这样称呼你哦。。。。在技术上你是阿姨级人物了。。在年龄上你是姐姐了。。哈哈！！！

liufeng · 发表于 2009-4-9 14:36:39

欢迎秀剑小美女的教程

xiecanyanb · 发表于 2009-4-9 17:21:12

支持秀剑

zzy8708 · 发表于 2009-4-14 15:14:42

支持狠呼
