[解决] 不正交的孔如何在2D 图上表示？

[复制链接]
ljb0601
发表于 2009-4-7 11:09:23 | 显示全部楼层 |阅读模式

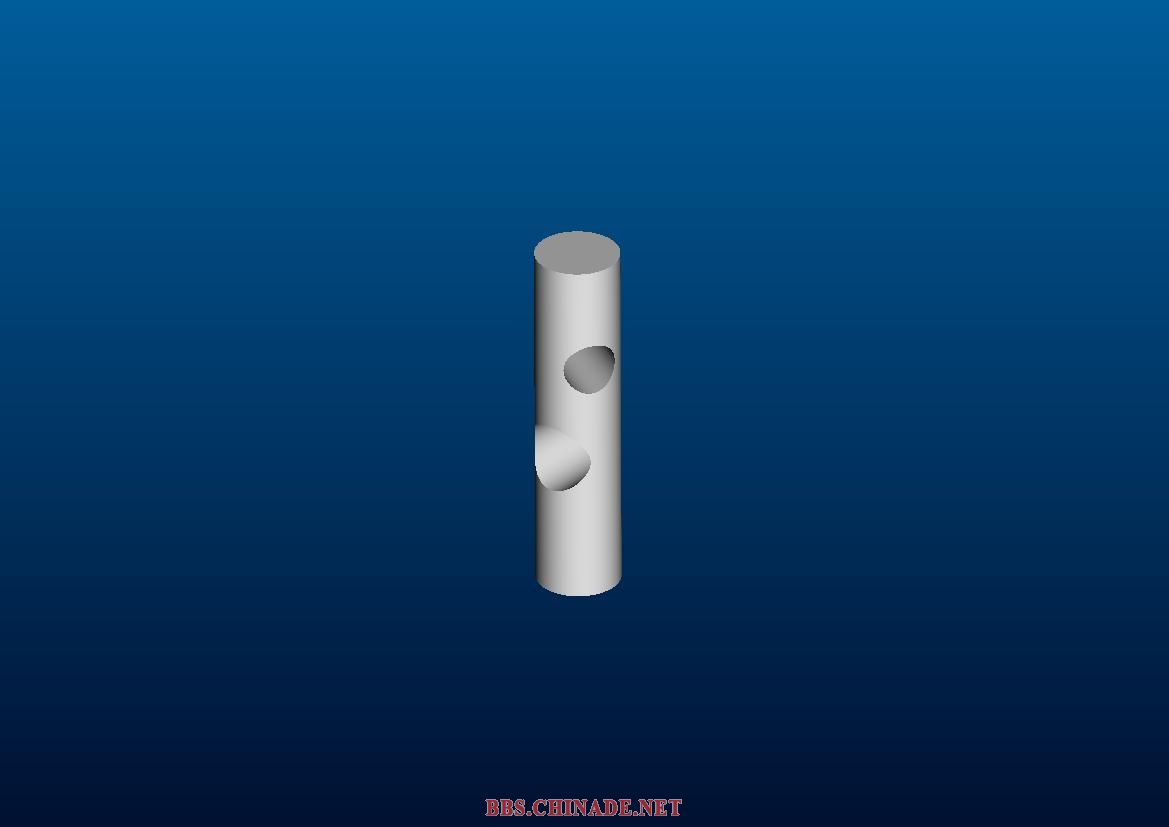

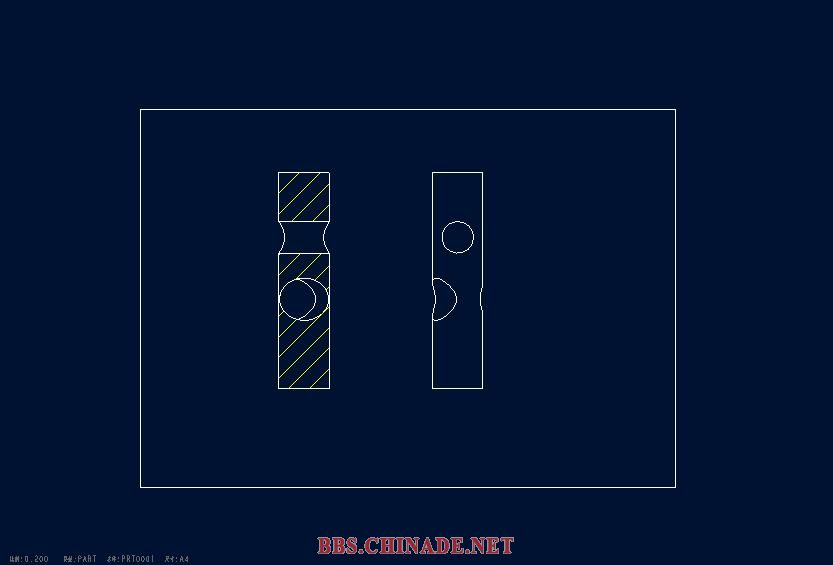

如图所示，此两孔呈30度夹角，用剖面只能剖到一个图，不知在家在出这种2D图怎么出的？
回复

使用道具 举报

十年不鸣
发表于 2009-4-7 12:39:33 | 显示全部楼层

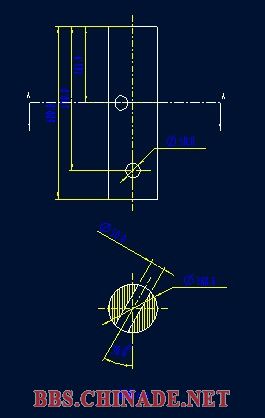

视图没必要这么表达的,可以这样表达.
回复 支持 反对

使用道具 举报

ljb0601
 楼主| 发表于 2009-4-7 14:03:11 | 显示全部楼层
非常感谢版主，领教了。
