按PDF文件建模并出工程图

十年不鸣 · 发表于 2009-4-6 14:03:19

本帖最后由十年不鸣于 2009-4-6 14:25 编辑

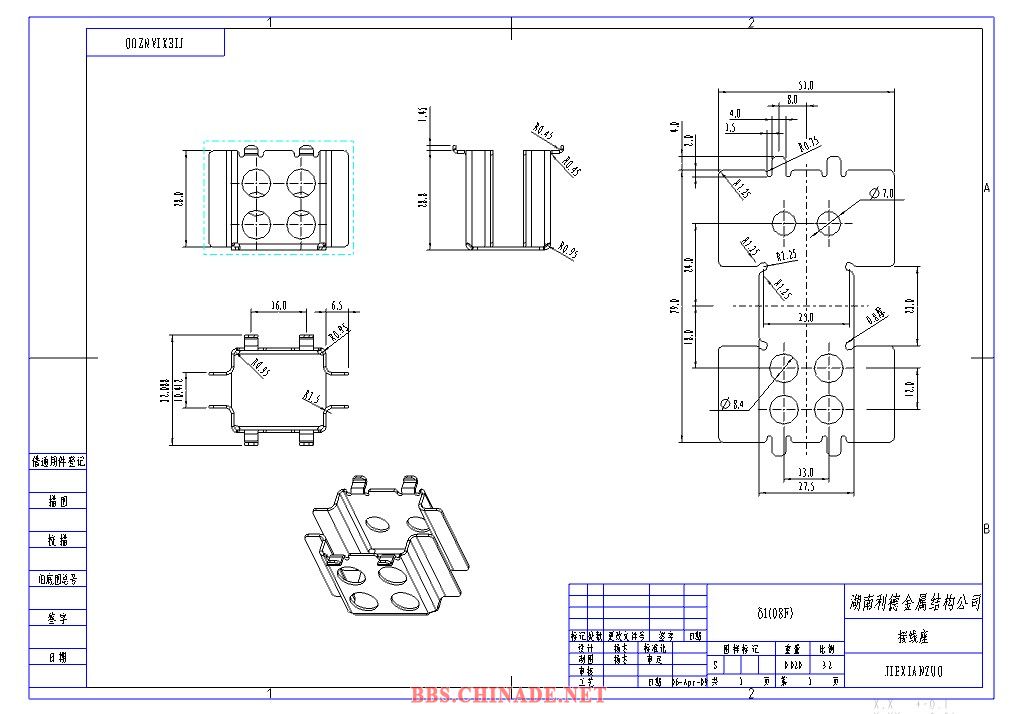

按提供的PDF格式的工程图在钣金模块中建模，然后出工程图。设为加分题。加3分。截止日期：4月15日上零件PART及工程图，设权限100
要求：1 按展开图中尺寸建好第一壁后进行弯折，保证尺寸1.45和6.5及弯折时的边对齐为1分。
2 工程图中三视图与立体图、展开图在一个图框中为1分。
3 尺寸标注准确，图框格式符合国标，出图美观为1分。

bpcs6789 · 发表于 2009-4-6 14:57:55

收下了，谢谢板主。

程曾 · 发表于 2009-4-7 09:19:17

支持下楼主，做一下

程曾 · 发表于 2009-4-7 17:44:23

请楼主评评

十年不鸣 · 发表于 2009-4-7 21:50:45

4# 程曾
你还没出工程图呢

YOUBO1987 · 发表于 2009-4-8 22:52:45

顶一个先啊，学习了

pcq · 发表于 2009-4-9 14:38:13

看看~~

铁开城 · 发表于 2009-4-22 18:28:52

顶一个先支持一下.感谢分享
