[建议] 请高手帮忙看下这个门把手这种效果怎么作,不知怎样才接得顺。

[复制链接]
发表于 2009-4-5 12:50:00 | 显示全部楼层 |阅读模式
本帖最后由 qyy9 于 2009-4-5 18:48 编辑

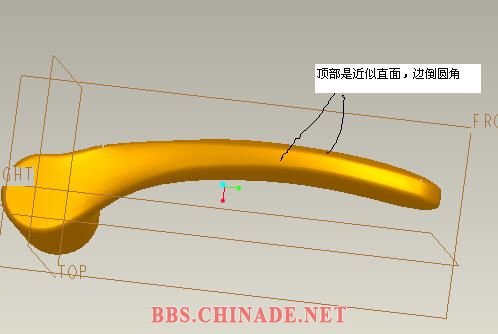

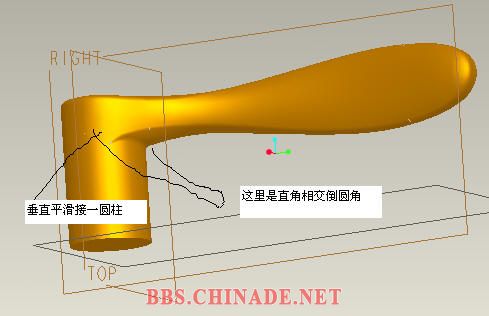

请高手帮忙看下这种效果怎么作,不知怎样才接得顺。。在公司见到的就是这种效果的。
 楼主| 发表于 2009-4-5 12:54:17 | 显示全部楼层
本帖最后由 qyy9 于 2009-4-5 18:43 编辑

4.0抄数件来的

re2.prt.part1.rar

585.94 KB, 下载次数: 23, 下载积分: 华币 -1

re2.prt.part2.rar

488.51 KB, 下载次数: 22, 下载积分: 华币 -1

发表于 2009-4-5 14:45:17 | 显示全部楼层
论坛里已经有这个prt了呀,就是上个星期的主题!
 楼主| 发表于 2009-4-5 15:44:51 | 显示全部楼层
本帖最后由 qyy9 于 2009-4-5 15:46 编辑

你好,以前有个类似的PRT,不过是用圆锥曲线做的,做出来的效果那顶面不是平的,跟这个有明显差别,尖端也不一样。我要的是如图的效果,因为我在公司见到的就是像如图的一样。我想用变截面扫描做出,不知怎么做。这种效果用扫描混合做出来容易,但如果无抄数件,根本无法绘制每一个截面的大致形状,所以很难做出,在没有抄数件情况下,如果用变截面,只需绘制轮廊线,这样容易点。请问怎样做。
发表于 2009-4-13 16:49:10 | 显示全部楼层
如果抄数,就要按照去搞呀
