边界混合后怎么实体化？？？

wxfx365 · 发表于 2009-4-3 17:23:50

我做柴油机连杆体时

由于两头截面大，中间小，

用分开混合连接处过渡不好，整体混合时中间部分圆滑过渡的太小了。

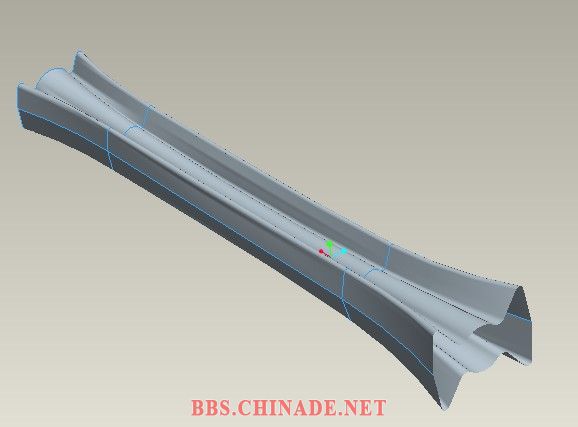

最后用边界混合好不容易达到外观效果了，却发现生成的是曲面（图1）。

想实体化却发现实体化操作总是不可选。

请教高手：边界混合只能生成曲面吗？怎样才能将附件中的图变成实体？？？谢谢了！

飞龙 · 发表于 2009-4-3 17:47:50

你是要加厚还是要实体化?

如果是要实体化必须两头要封闭,曲面是一个封闭曲面才能够实体化;

如果是要加厚,尽可能先不要倒圆角,加厚之后再倒圆角,还是不行的话,就要检查和调整曲面了

chinanast · 发表于 2009-4-3 18:01:25

1.从你的模型来看，曲面存在严重变形，可以通过多个截面来完善。

2.针对你这样的修长的模型，建议你用VSS一步到位。

yyxin · 发表于 2009-4-3 19:14:22

路过学习。

嬉笑世界 · 发表于 2009-4-3 23:15:33

不错不错！！！

wxfx365 · 发表于 2009-4-4 18:08:53

谢谢帮助~

nanmengxuri · 发表于 2009-4-5 09:21:57

学了一点

sheng-jin · 发表于 2009-4-5 19:00:03

还好还好!

hbc2099 · 发表于 2009-4-10 09:18:49

路过学习

freeaim · 发表于 2009-4-10 12:17:47

学习中。
