[求助] 有关使用VSS做天圆地方题目的疑惑,请诸位高手进来一起分析

[复制链接]
发表于 2009-4-3 03:19:42 | 显示全部楼层 |阅读模式
本帖最后由 flyee 于 2009-4-3 03:28 编辑

题目见http://bbs.chinade.cc/viewthread.php?tid=13372&extra=&highlight=%CC%EC%D4%B2%B5%D8%B7%BD&page=1
这是一个比较老的题目,但是经过两天的思考,做下来,感觉很有启发,同时也对VSS功能及特点有了更深入的了解

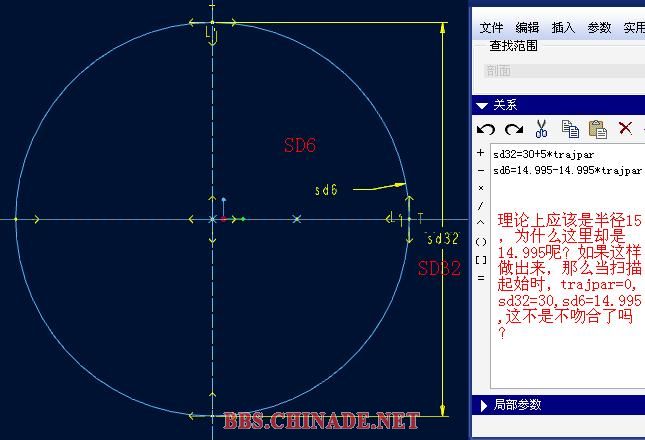

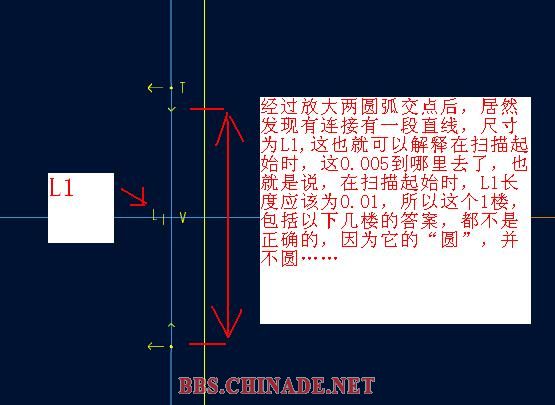

下载了下面朋友做的PART,感觉存在问题,看2楼的答案,

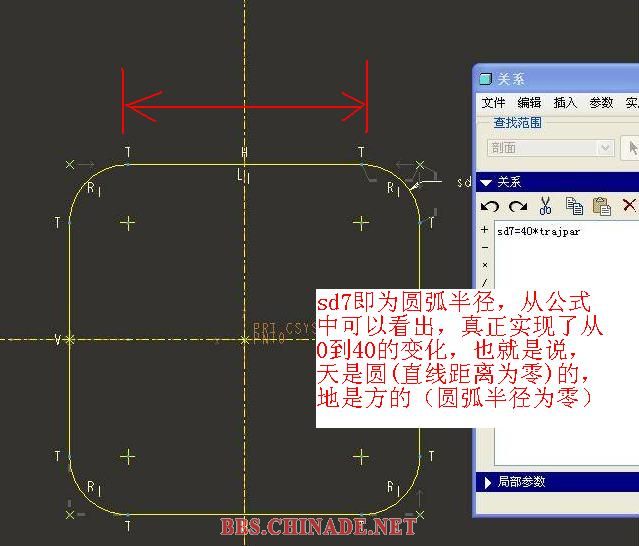

再5楼的答案也同样如此

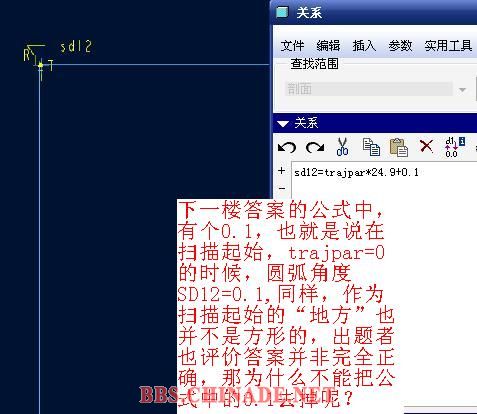

如果尝试把2楼公式中的14.995改成15,和5楼的0.1去掉的话,
那么PROE会显示:
也就是这个关系式就不成立了,为什么会这样呢?
考虑了两天,想不出个所以然来,很苦恼,
再不小心看到了另外一位猛将的画天圆地方的方法,
地址见:http://bbs.chinade.cc/viewthread.php?tid=30286&highlight=%CC%EC%D4%B2%B5%D8%B7%BD
他的方法很特别,也有新意,
且分析他的不同之处
1.采用链进行上下尺寸变化控制
2.草绘截面并非放在两端上下面,而是设置了一个中间点,并且在VSS中在此点位置进行草绘截面
3.草绘关系式再也不会出违反几何约束而无法让公式成立的消息了
做出来的PART是完全正确的,真正的天圆地方!
小可斗胆分析,在扫描截面中(这个前提还有探讨性,是不是包括普通扫描,螺旋扫描,混合扫描?),不允许出现为当前截面值为0的关系式控制尺寸。

评分

1

查看全部评分

 楼主| 发表于 2009-4-3 03:25:35 | 显示全部楼层
经过深更半夜的实际操作,也基本验证了我的假设,明日上传通过两个尺寸关系式控制的天圆地方,
另外本人为新手,请高手们多多包涵了,同是也帮忙指出我理解错误之处,谢谢!!!
发表于 2009-4-3 09:45:36 | 显示全部楼层
路过看看
发表于 2009-4-3 10:04:41 | 显示全部楼层
本帖最后由 惠州表业 于 2009-4-12 14:43 编辑

出现这样的情况应该是proe的bug导致的,proe在扫描截面开始的位置不能出现0倒角,但在扫描的其它位置又许可0倒角!
发表于 2009-4-3 10:09:35 | 显示全部楼层
不错不错!!
发表于 2009-4-3 10:33:23 | 显示全部楼层
非常好!!!
发表于 2009-4-9 12:47:45 | 显示全部楼层

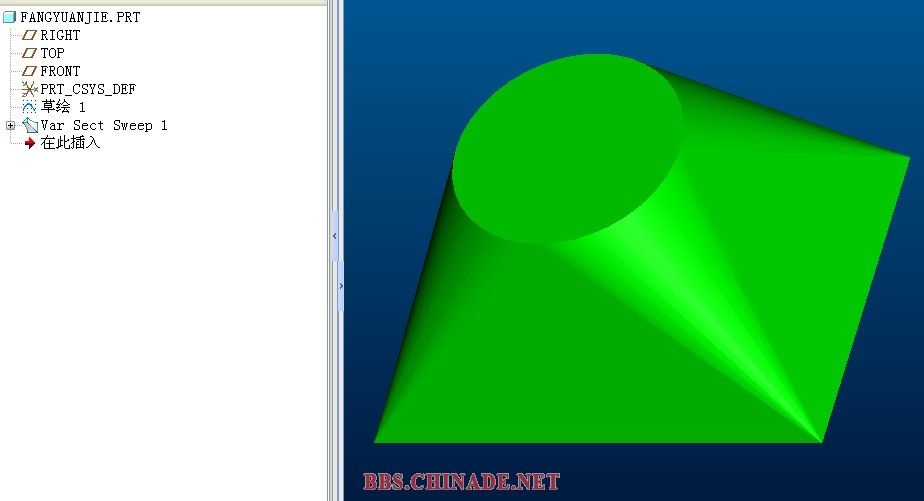

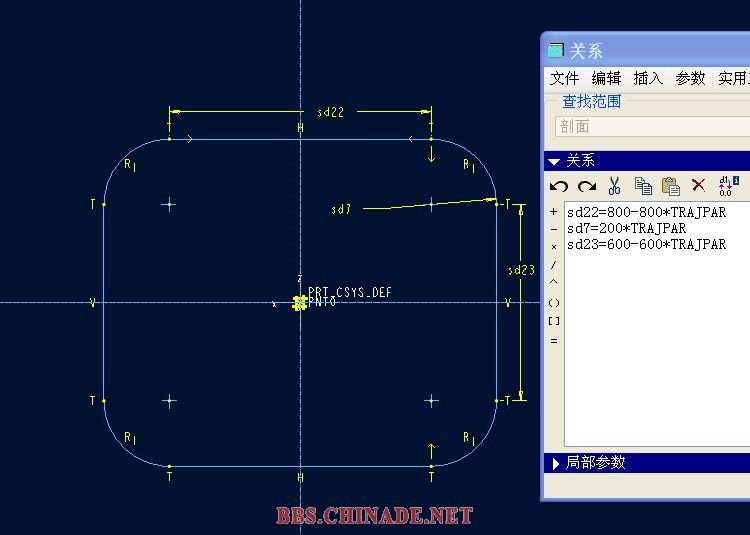

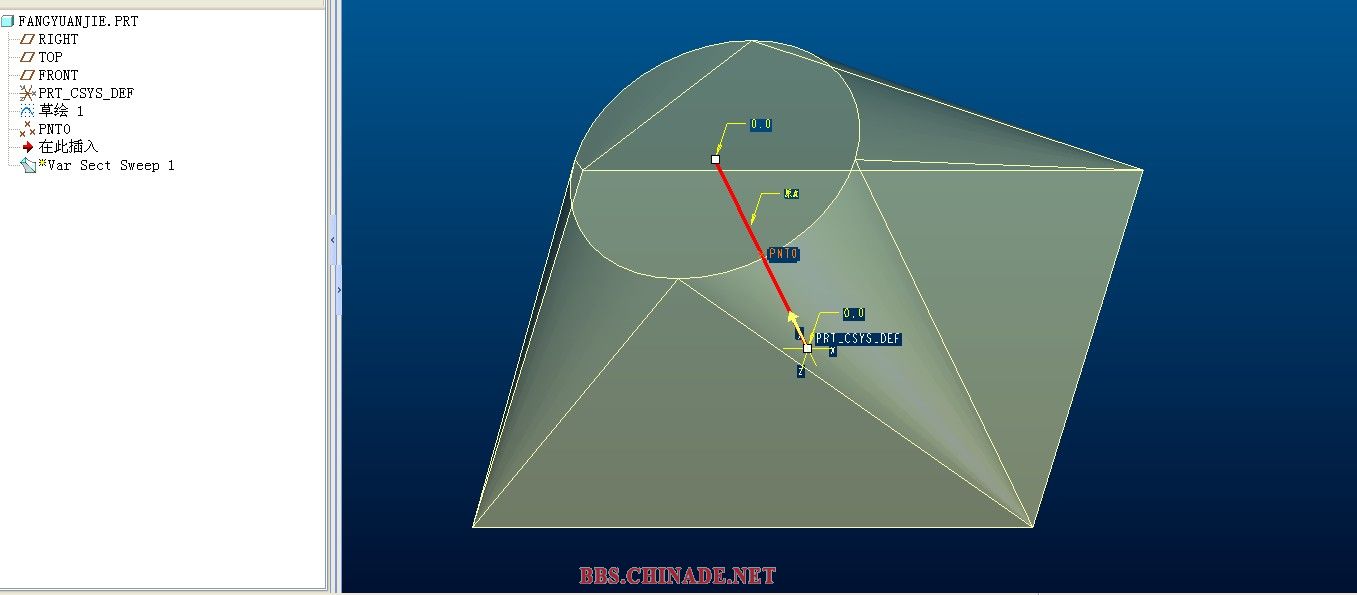

我已经做过了。看看我的 方圆节1.jpg 方圆节2.jpg 方圆节3.jpg

方圆节.zip

51.25 KB, 下载次数: 27, 下载积分: 华币 -1

发表于 2009-4-9 14:25:36 | 显示全部楼层
几个拉伸,倒圆角
发表于 2009-8-31 20:45:28 | 显示全部楼层
想看一下也难啊
发表于 2009-8-31 20:45:55 | 显示全部楼层
下载更是不容易了
